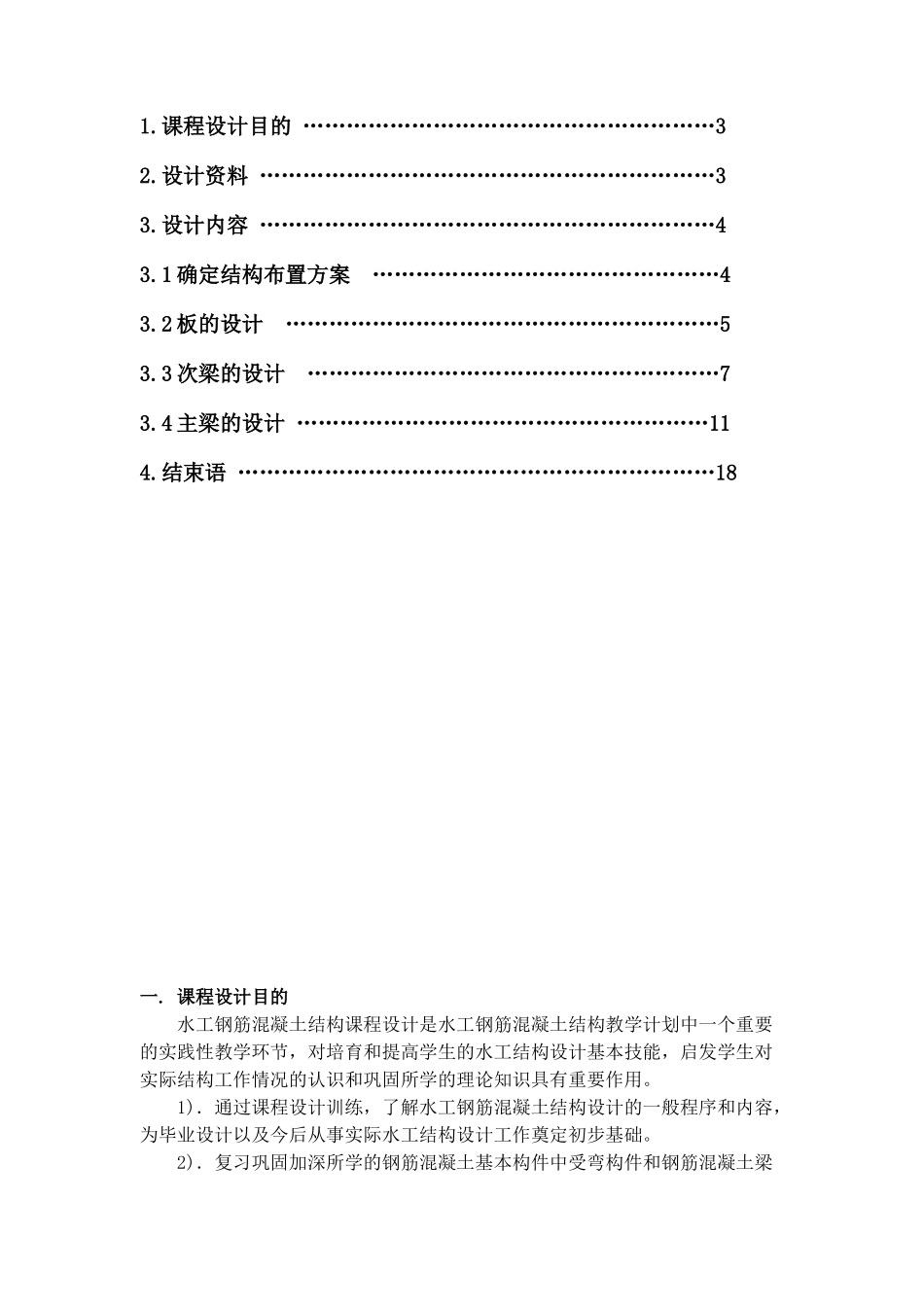

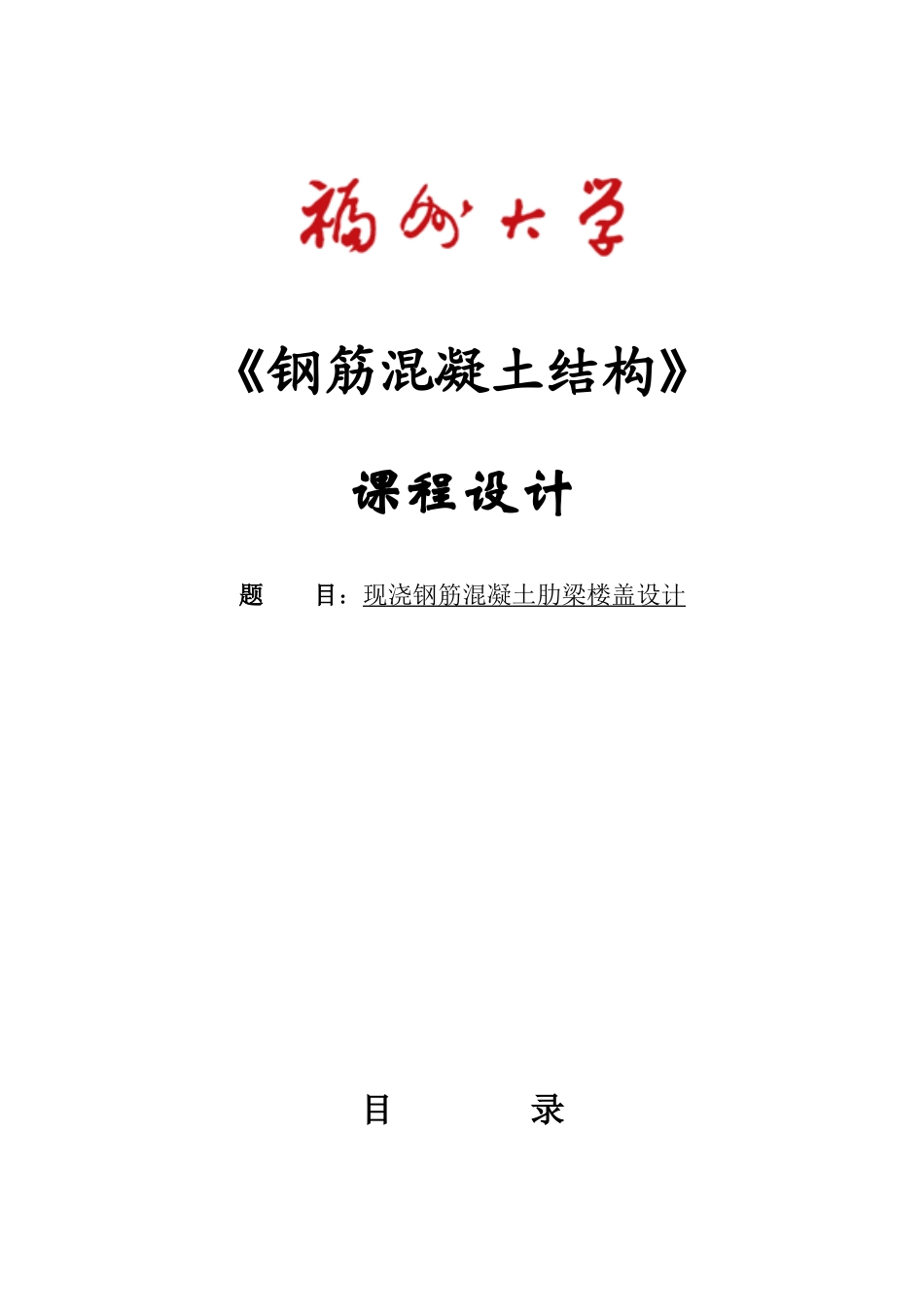

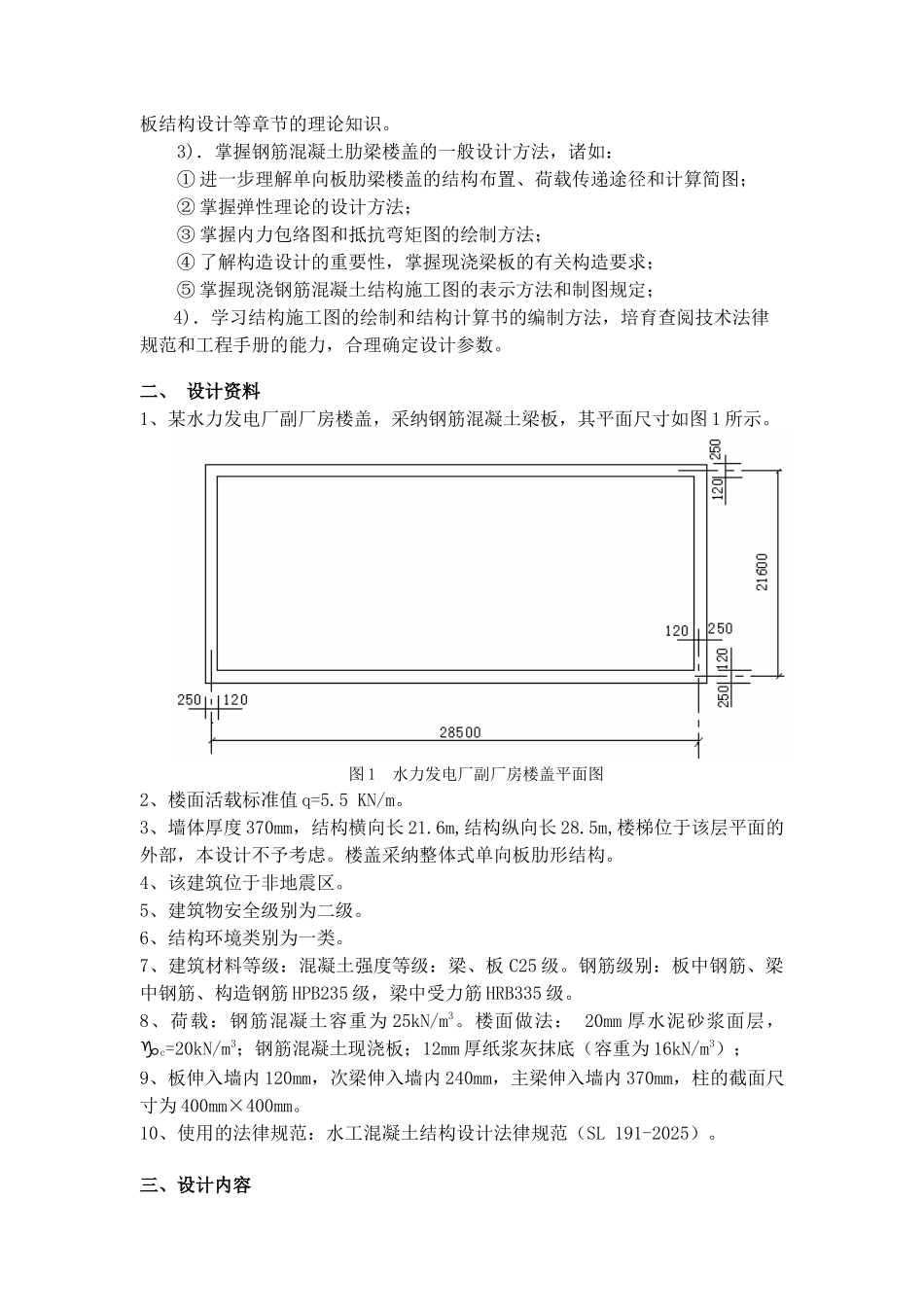

《钢筋混凝土结构》课程设计题 目：现浇钢筋混凝土肋梁楼盖设计目 录1.课程设计目的 …………………………………………………32.设计资料 ………………………………………………………33.设计内容 ………………………………………………………43.1 确定结构布置方案 …………………………………………43.2 板的设计 ……………………………………………………53.3 次梁的设计 …………………………………………………73.4 主梁的设计 …………………………………………………114.结束语 …………………………………………………………18一. 课程设计目的水工钢筋混凝土结构课程设计是水工钢筋混凝土结构教学计划中一个重要的实践性教学环节，对培育和提高学生的水工结构设计基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。 1)．通过课程设计训练，了解水工钢筋混凝土结构设计的一般程序和内容，为毕业设计以及今后从事实际水工结构设计工作奠定初步基础。 2)．复习巩固加深所学的钢筋混凝土基本构件中受弯构件和钢筋混凝土梁板结构设计等章节的理论知识。 3)．掌握钢筋混凝土肋梁楼盖的一般设计方法，诸如： ① 进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图； ② 掌握弹性理论的设计方法； ③ 掌握内力包络图和抵抗弯矩图的绘制方法； ④ 了解构造设计的重要性，掌握现浇梁板的有关构造要求； ⑤ 掌握现浇钢筋混凝土结构施工图的表示方法和制图规定；4)．学习结构施工图的绘制和结构计算书的编制方法，培育查阅技术法律规范和工程手册的能力，合理确定设计参数。二、 设计资料1、某水力发电厂副厂房楼盖，采纳钢筋混凝土梁板，其平面尺寸如图 1 所示。图 1 水力发电厂副厂房楼盖平面图2、楼面活载标准值 q=5.5 KN/m。3、墙体厚度 370mm，结构横向长 21.6m,结构纵向长 28.5m,楼梯位于该层平面的外部，本设计不予考虑。楼盖采纳整体式单向板肋形结构。4、该建筑位于非地震区。5、建筑物安全级别为二级。6、结构环境类别为一类。7、建筑材料等级：混凝土强度等级：梁、板 C25 级。钢筋级别：板中钢筋、梁中钢筋、构造钢筋 HPB235 级，梁中受力筋 HRB335 级。8、荷载：钢筋混凝土容重为 25kN/m3。楼面做法： 20mm 厚水泥砂浆面层，c=20kN/m3；钢筋混凝土现浇板；12mm 厚纸浆灰抹底（容重为 16kN/m3）；9、板伸入墙内 120mm，次梁伸入墙内 240mm...
