科技园创新中心工程空调吊装方案

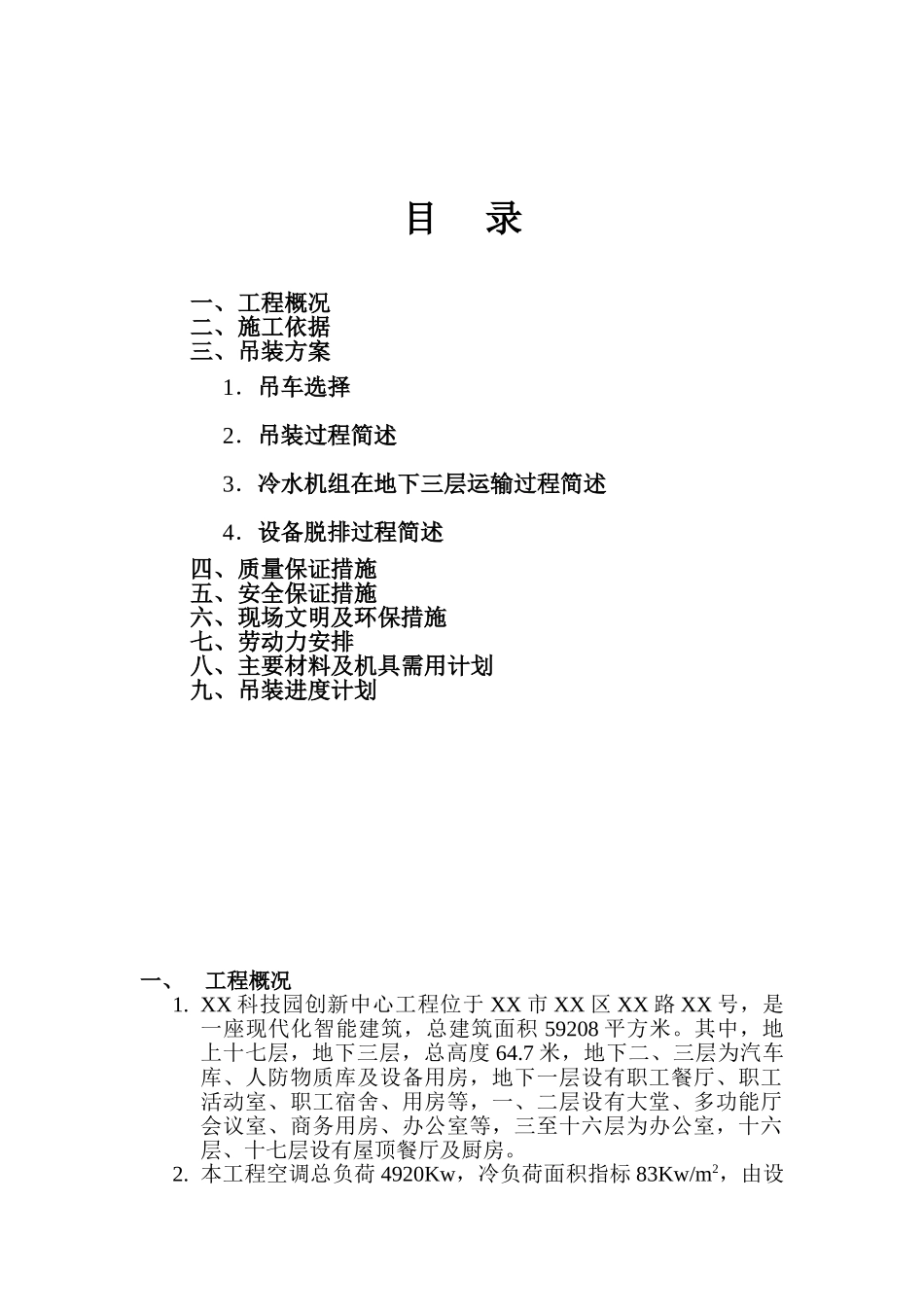

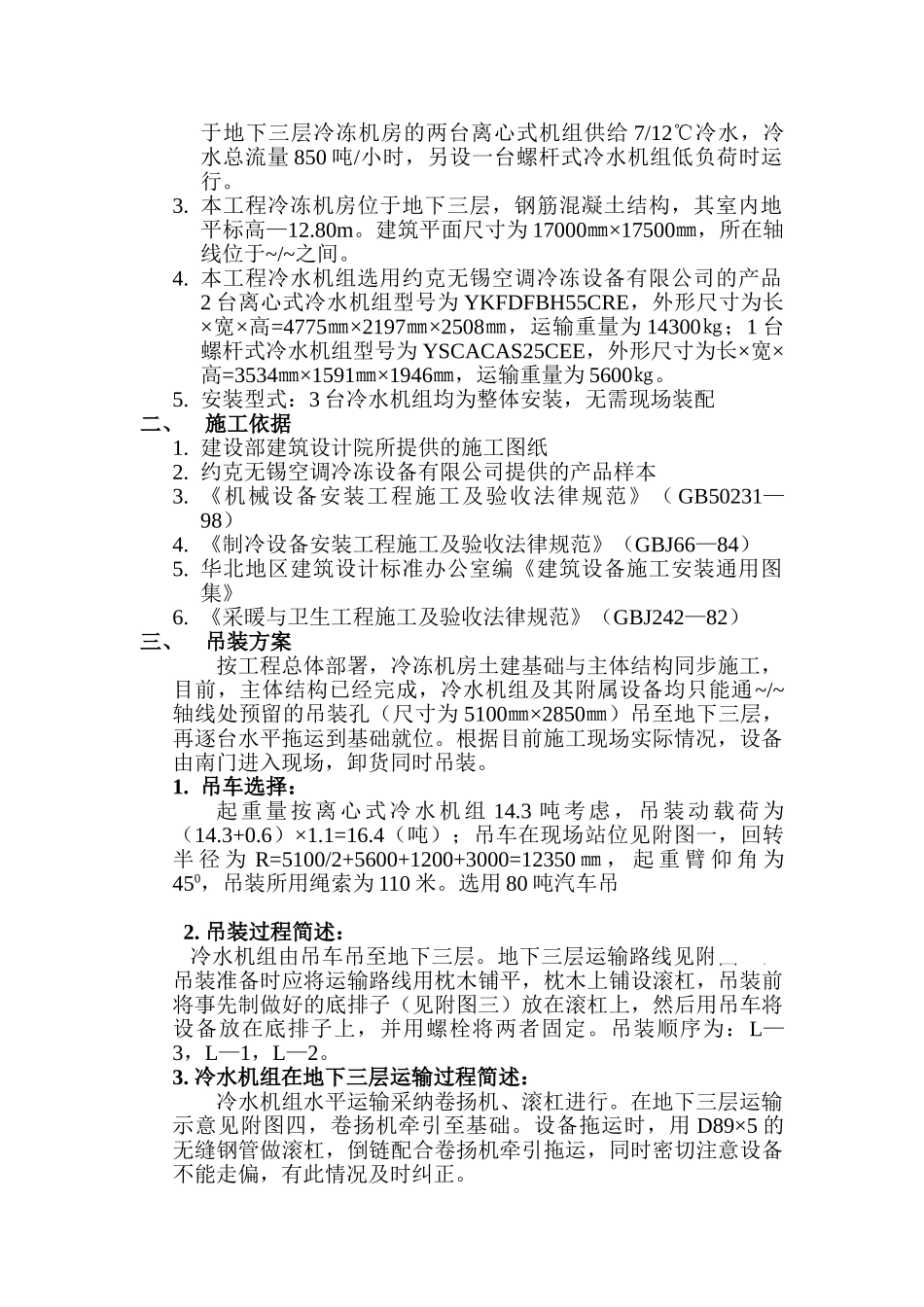

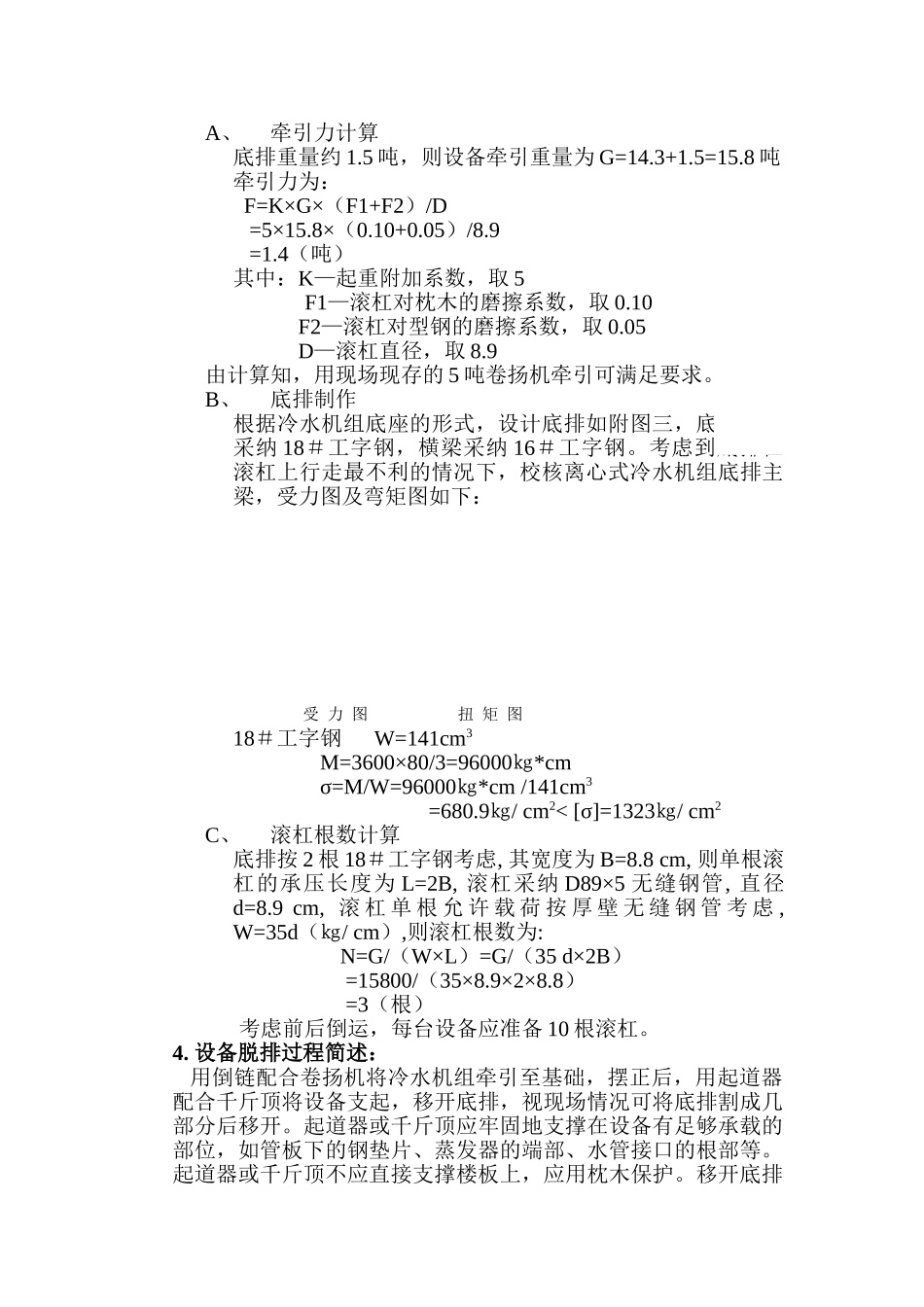

目 录一、工程概况二、施工依据三、吊装方案1．吊车选择2．吊装过程简述3．冷水机组在地下三层运输过程简述4．设备脱排过程简述四、质量保证措施五、安全保证措施六、现场文明及环保措施七、劳动力安排八、主要材料及机具需用计划九、吊装进度计划一、工程概况1. XX 科技园创新中心工程位于 XX 市 XX 区 XX 路 XX 号，是一座现代化智能建筑，总建筑面积 59208 平方米。其中，地上十七层，地下三层，总高度 64.7 米，地下二、三层为汽车库、人防物质库及设备用房，地下一层设有职工餐厅、职工活动室、职工宿舍、用房等，一、二层设有大堂、多功能厅会议室、商务用房、办公室等，三至十六层为办公室，十六层、十七层设有屋顶餐厅及厨房。2. 本工程空调总负荷 4920Kw，冷负荷面积指标 83Kw/m2，由设于地下三层冷冻机房的两台离心式机组供给 7/12℃冷水，冷水总流量 850 吨/小时，另设一台螺杆式冷水机组低负荷时运行。3. 本工程冷冻机房位于地下三层，钢筋混凝土结构，其室内地平标高—12.80m。建筑平面尺寸为 17000㎜×17500㎜，所在轴线位于~/~之间。4. 本工程冷水机组选用约克无锡空调冷冻设备有限公司的产品2 台离心式冷水机组型号为 YKFDFBH55CRE，外形尺寸为长×宽×高=4775㎜×2197㎜×2508㎜，运输重量为 14300㎏；1 台螺杆式冷水机组型号为 YSCACAS25CEE，外形尺寸为长×宽×高=3534㎜×1591㎜×1946㎜，运输重量为 5600㎏。5. 安装型式：3 台冷水机组均为整体安装，无需现场装配。二、施工依据1. 建设部建筑设计院所提供的施工图纸2. 约克无锡空调冷冻设备有限公司提供的产品样本3. 《机械设备安装工程施工及验收法律规范》（ GB50231—98）4. 《制冷设备安装工程施工及验收法律规范》（GBJ66—84）5. 华北地区建筑设计标准办公室编《建筑设备施工安装通用图集》6. 《采暖与卫生工程施工及验收法律规范》（GBJ242—82）三、吊装方案按工程总体部署，冷冻机房土建基础与主体结构同步施工，目前，主体结构已经完成，冷水机组及其附属设备均只能通~/~轴线处预留的吊装孔（尺寸为 5100㎜×2850㎜）吊至地下三层，再逐台水平拖运到基础就位。根据目前施工现场实际情况，设备由南门进入现场，卸货同时吊装。1. 吊车选择：起重量按离心式冷水机组 14.3 吨考虑，吊装动载荷为（14.3+0.6）×1.1=16.4（吨）；吊车在现场站位见附图一，回转半 径 为 R=5100/2+5600+1200+3000=12350 ㎜ ， 起 重 臂...
