秦地国际高层住宅给排水方案VIP专享

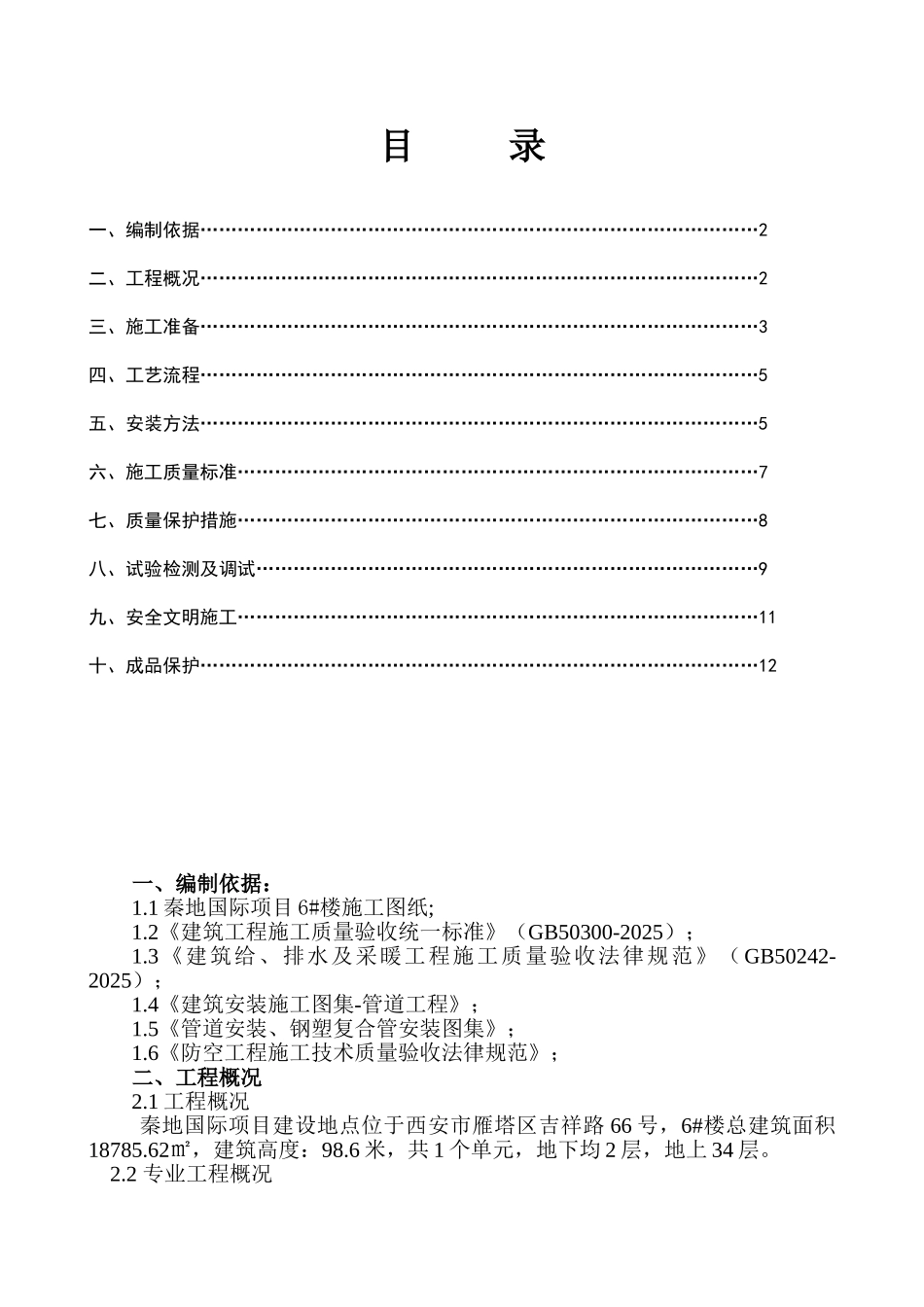

目 录一、编制依据………………………………………………………………………………2二、工程概况………………………………………………………………………………2三、施工准备………………………………………………………………………………3四、工艺流程………………………………………………………………………………5五、安装方法………………………………………………………………………………5六、施工质量标准…………………………………………………………………………7七、质量保护措施…………………………………………………………………………8八、试验检测及调试………………………………………………………………………9九、安全文明施工…………………………………………………………………………11十、成品保护………………………………………………………………………………12 一、编制依据：1.1 秦地国际项目 6#楼施工图纸;1.2《建筑工程施工质量验收统一标准》（GB50300-2025）；1.3《建筑给、排水及采暖工程施工质量验收法律规范》（GB50242-2025）；1.4《建筑安装施工图集-管道工程》；1.5《管道安装、钢塑复合管安装图集》；1.6《防空工程施工技术质量验收法律规范》；二、工程概况2.1 工程概况 秦地国际项目建设地点位于西安市雁塔区吉祥路 66 号，6#楼总建筑面积18785.62㎡，建筑高度：98.6 米，共 1 个单元，地下均 2 层，地上 34 层。2.2 专业工程概况 本工程设有生活给水系统、生活污、废水系统、雨水系统、消火栓给水系统以、喷淋系统。 2.2.1 生活给水系统市政给水水压为 0.30MPa，室内给水分四区，住宅部分—2~4 层由市政直接供水；低区 5~14 层采纳变频泵供水, 引入管压力 0.65MPa；中区 15~24层采纳变频泵供水, 引入管压力 0.90MPa；高区 25~30 层采纳变频泵供水。引入管压力 1.20MPa；加压泵设在小区地下车库水泵房内。 2.2.2 生活污水系统 本工程污、废水采纳河流室内采纳污废合流制±0.000 以上污、废水重力自流排入室外污、废水管道。地下室污、废水采纳污水泵提升至室外污水管。2.2.3 消火栓系统 室内消火栓系统为临时高压制，系统分区，低区-2F~7 层，由减压阀减压供给，高区 8F~34F.由消火栓泵直接供给，高地分别设置 sq-150-b 型水泵接合器，加压水泵房设在小区水泵房内。2.2.4 自动喷淋灭火系统-2~2 层自动喷水灭火系统按中危险Ⅱ级设计，设计喷水强度 8L/mi...
