秦皇岛奥体中心冰球馆及综合馆项目——BIM5D咨询版应用

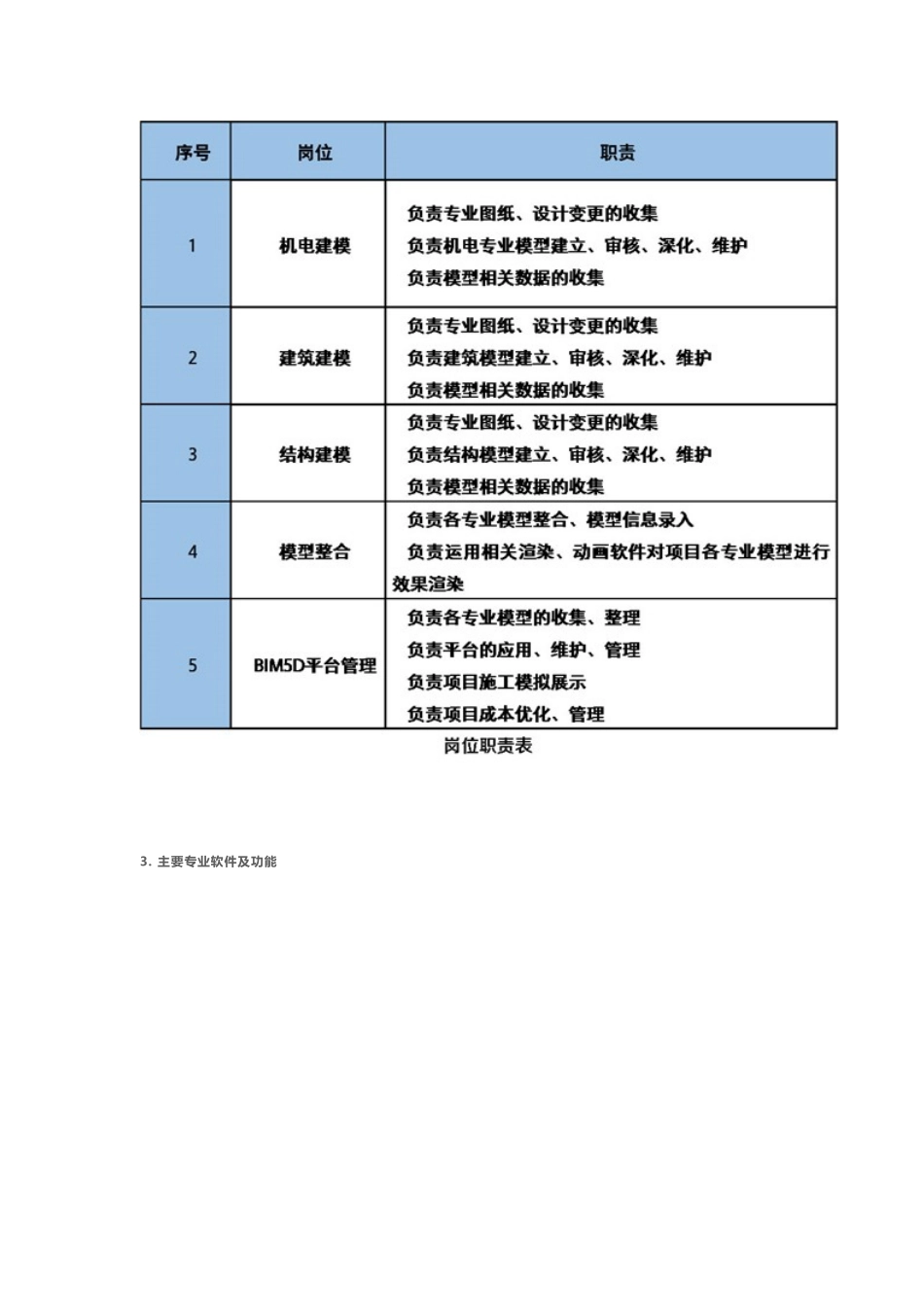

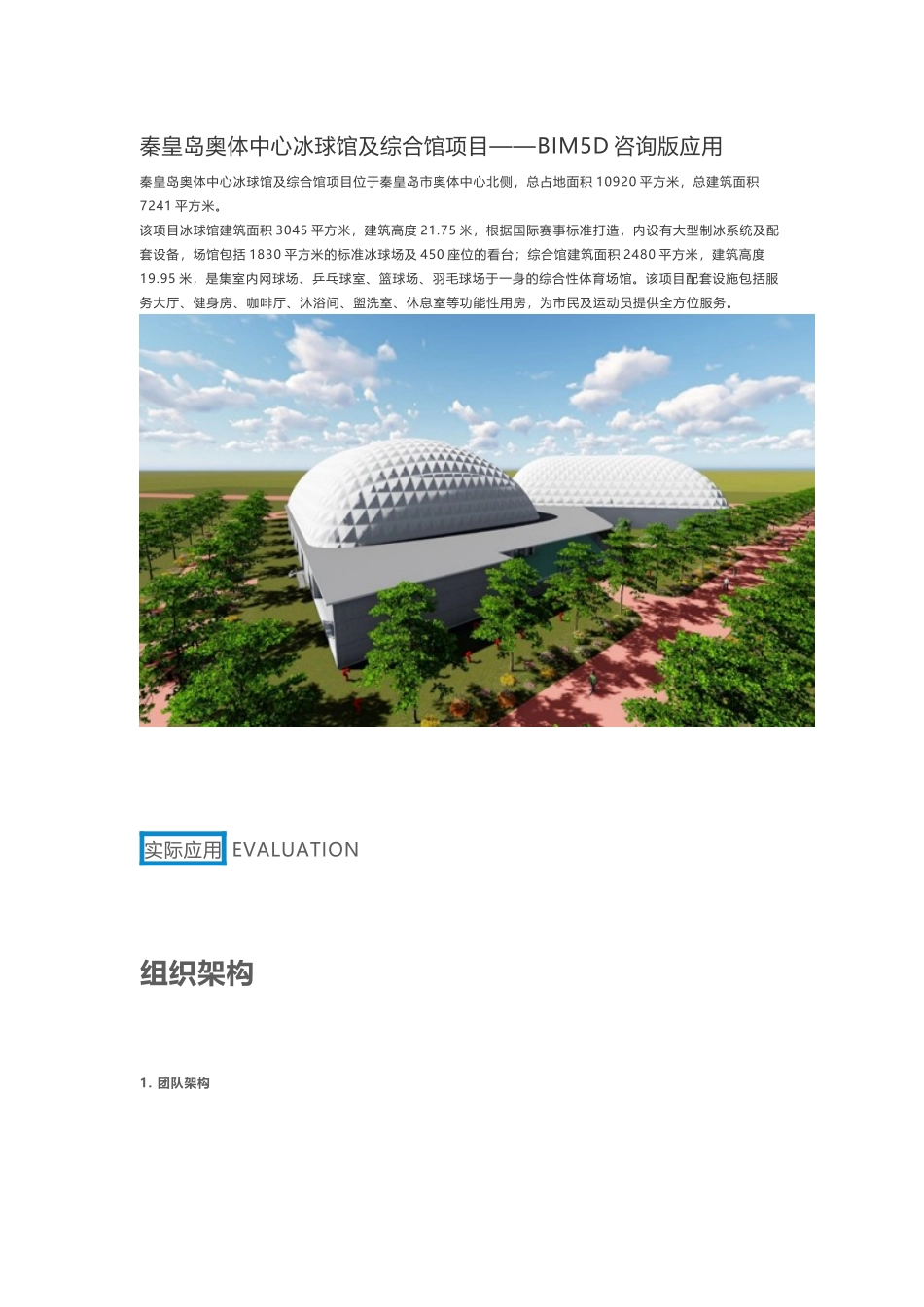

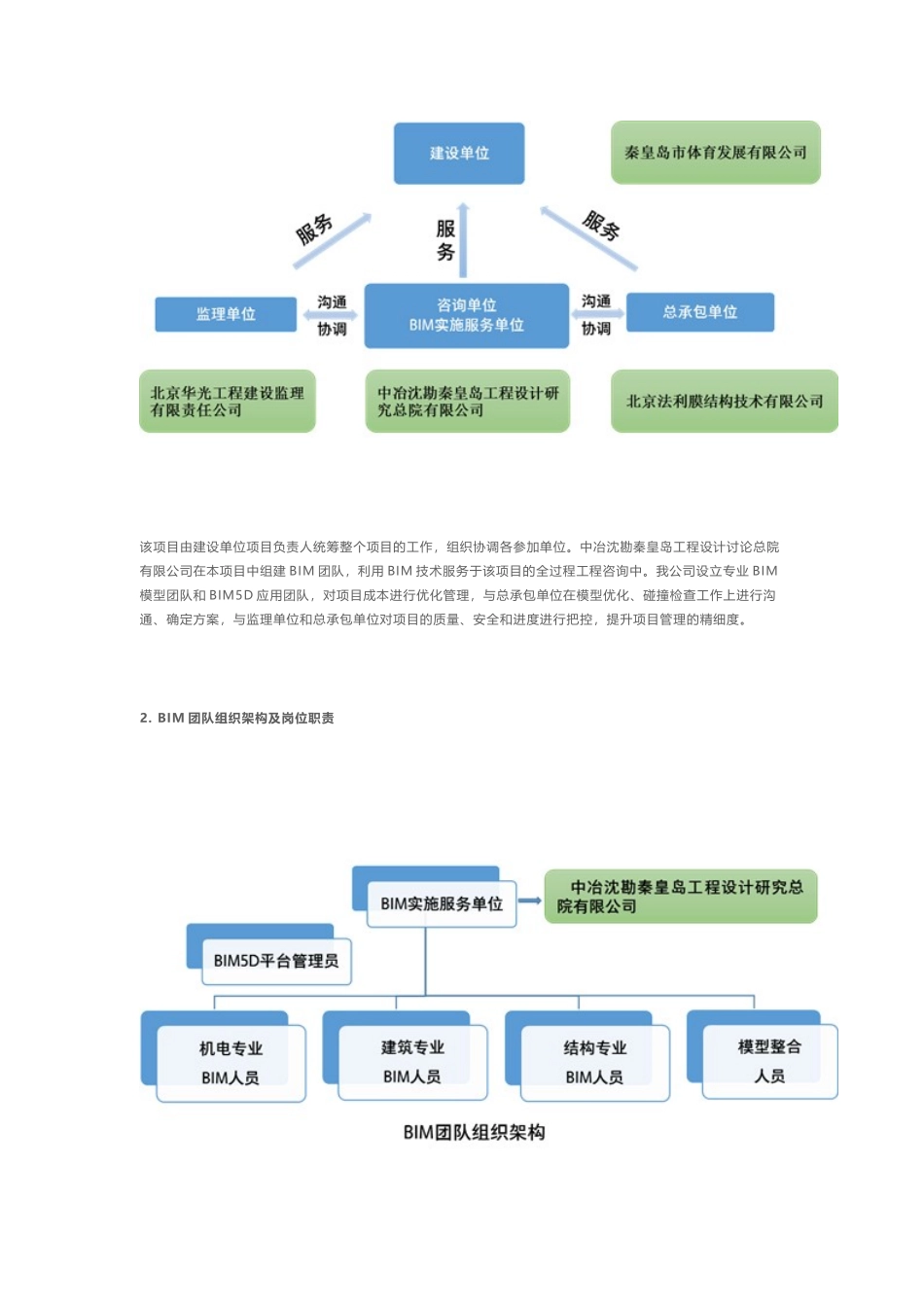

秦皇岛奥体中心冰球馆及综合馆项目——BIM5D 咨询版应用秦皇岛奥体中心冰球馆及综合馆项目位于秦皇岛市奥体中心北侧，总占地面积 10920 平方米，总建筑面积7241 平方米。该项目冰球馆建筑面积 3045 平方米，建筑高度 21.75 米，根据国际赛事标准打造，内设有大型制冰系统及配套设备，场馆包括 1830 平方米的标准冰球场及 450 座位的看台；综合馆建筑面积 2480 平方米，建筑高度19.95 米，是集室内网球场、乒乓球室、篮球场、羽毛球场于一身的综合性体育场馆。该项目配套设施包括服务大厅、健身房、咖啡厅、沐浴间、盥洗室、休息室等功能性用房，为市民及运动员提供全方位服务。实际应用 EVALUATION组织架构1. 团队架构该项目由建设单位项目负责人统筹整个项目的工作，组织协调各参加单位。中冶沈勘秦皇岛工程设计讨论总院有限公司在本项目中组建 BIM 团队，利用 BIM 技术服务于该项目的全过程工程咨询中。我公司设立专业 BIM模型团队和 BIM5D 应用团队，对项目成本进行优化管理，与总承包单位在模型优化、碰撞检查工作上进行沟通、确定方案，与监理单位和总承包单位对项目的质量、安全和进度进行把控，提升项目管理的精细度。2. BIM 团队组织架构及岗位职责3. 主要专业软件及功能4. 硬件设施应用点及应用成果我公司提供全过程造价咨询和结算造价评审，在奥体中心冰球馆及综合馆项目中，使用广联达 BIM5D 协同平台对本项目进行信息协同管理，极大的提高了项目管理的工作效率。1. 动态成本在本项目全过程造价咨询服务中，我公司应用广联达 BIM5D 协同平台进行成本管理，实现了项目实施过程中成本的实时监控。同时在建设过程中配合业主单位协同各参加方工作，工作做到成本控制的系统性、可追溯性和前瞻性。PC 端动态成本其中，BIM5D PC 端动态成本的动态台账板块，能够实时监控每个成本科目、动态成本的变化、超支或节余情况。每个科目的动态成本通过关联本科目的合同、变更金额实时汇总。通过待发生台账可以实时查看每个成本科目待发生的成本预测金额，为项目资金分配提供保障。Web 端动态成本界面以柱状图和表格的形式，展现目标成本和动态成本的对比，以及超支或节余情况。同时，展现每个一级科目上期和本地动态成本的变化情况以及总成本、建安-成本、分包、变更、签证、其他费用的明细。使查阅和对比更加直观，实现业主单位对整个项目资金的实时掌控。2. 合约规划与合同管理在 BIM5D 合约规划中选择目标...
