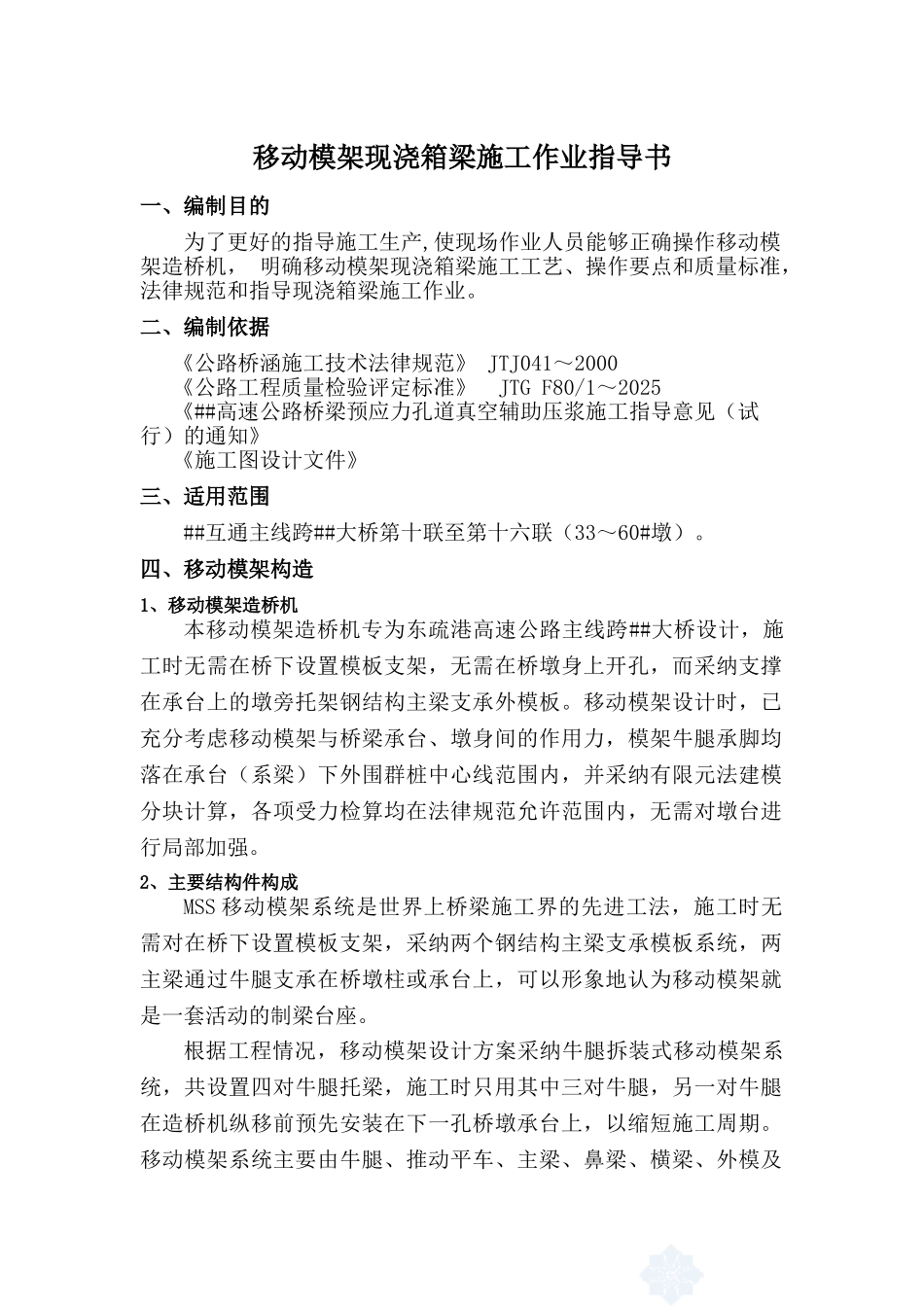

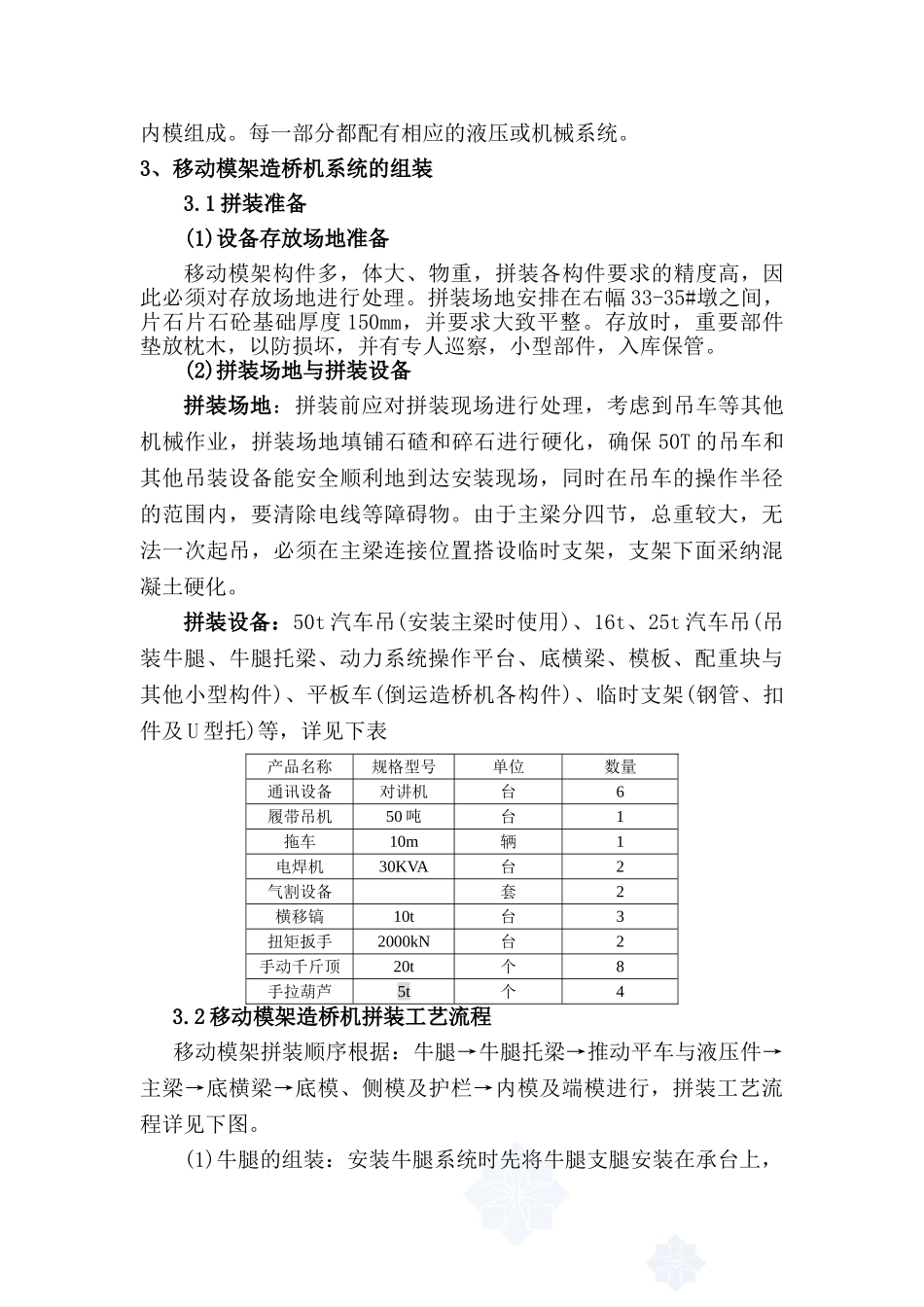

移动模架现浇箱梁施工作业指导书一、编制目的为了更好的指导施工生产,使现场作业人员能够正确操作移动模架造桥机， 明确移动模架现浇箱梁施工工艺、操作要点和质量标准，法律规范和指导现浇箱梁施工作业。二、编制依据《公路桥涵施工技术法律规范》 JTJ041～2000《公路工程质量检验评定标准》 JTG F80/1～2025《##高速公路桥梁预应力孔道真空辅助压浆施工指导意见（试行）的通知》《施工图设计文件》三、适用范围##互通主线跨##大桥第十联至第十六联（33～60#墩）。四、移动模架构造1、移动模架造桥机本移动模架造桥机专为东疏港高速公路主线跨##大桥设计，施工时无需在桥下设置模板支架，无需在桥墩身上开孔，而采纳支撑在承台上的墩旁托架钢结构主梁支承外模板。移动模架设计时，已充分考虑移动模架与桥梁承台、墩身间的作用力，模架牛腿承脚均落在承台（系梁）下外围群桩中心线范围内，并采纳有限元法建模分块计算，各项受力检算均在法律规范允许范围内，无需对墩台进行局部加强。2、主要结构件构成MSS 移动模架系统是世界上桥梁施工界的先进工法，施工时无需对在桥下设置模板支架，采纳两个钢结构主梁支承模板系统，两主梁通过牛腿支承在桥墩柱或承台上，可以形象地认为移动模架就是一套活动的制梁台座。根据工程情况，移动模架设计方案采纳牛腿拆装式移动模架系统，共设置四对牛腿托梁，施工时只用其中三对牛腿，另一对牛腿在造桥机纵移前预先安装在下一孔桥墩承台上，以缩短施工周期。移动模架系统主要由牛腿、推动平车、主梁、鼻梁、横梁、外模及内模组成。每一部分都配有相应的液压或机械系统。3、移动模架造桥机系统的组装3.1 拼装准备(1)设备存放场地准备移动模架构件多，体大、物重，拼装各构件要求的精度高，因此必须对存放场地进行处理。拼装场地安排在右幅 33-35#墩之间，片石片石砼基础厚度 150mm，并要求大致平整。存放时，重要部件垫放枕木，以防损坏，并有专人巡察，小型部件，入库保管。(2)拼装场地与拼装设备拼装场地：拼装前应对拼装现场进行处理，考虑到吊车等其他机械作业，拼装场地填铺石碴和碎石进行硬化，确保 50T 的吊车和其他吊装设备能安全顺利地到达安装现场，同时在吊车的操作半径的范围内，要清除电线等障碍物。由于主梁分四节，总重较大，无法一次起吊，必须在主梁连接位置搭设临时支架，支架下面采纳混凝土硬化。 拼装设备：50t 汽车吊(安装主梁时使用)、16t、25t 汽车吊(吊装牛腿、牛腿托梁、动力...
