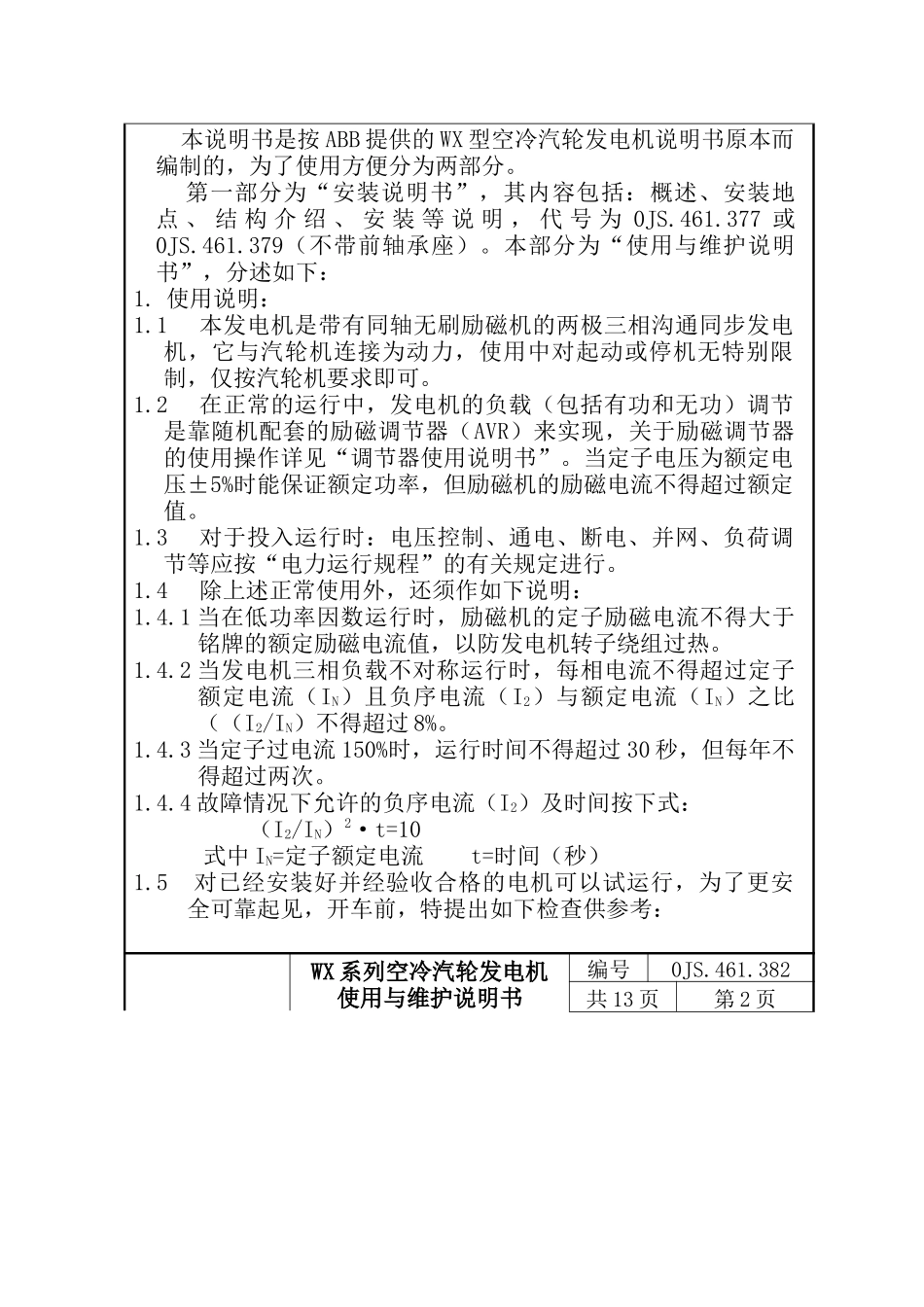

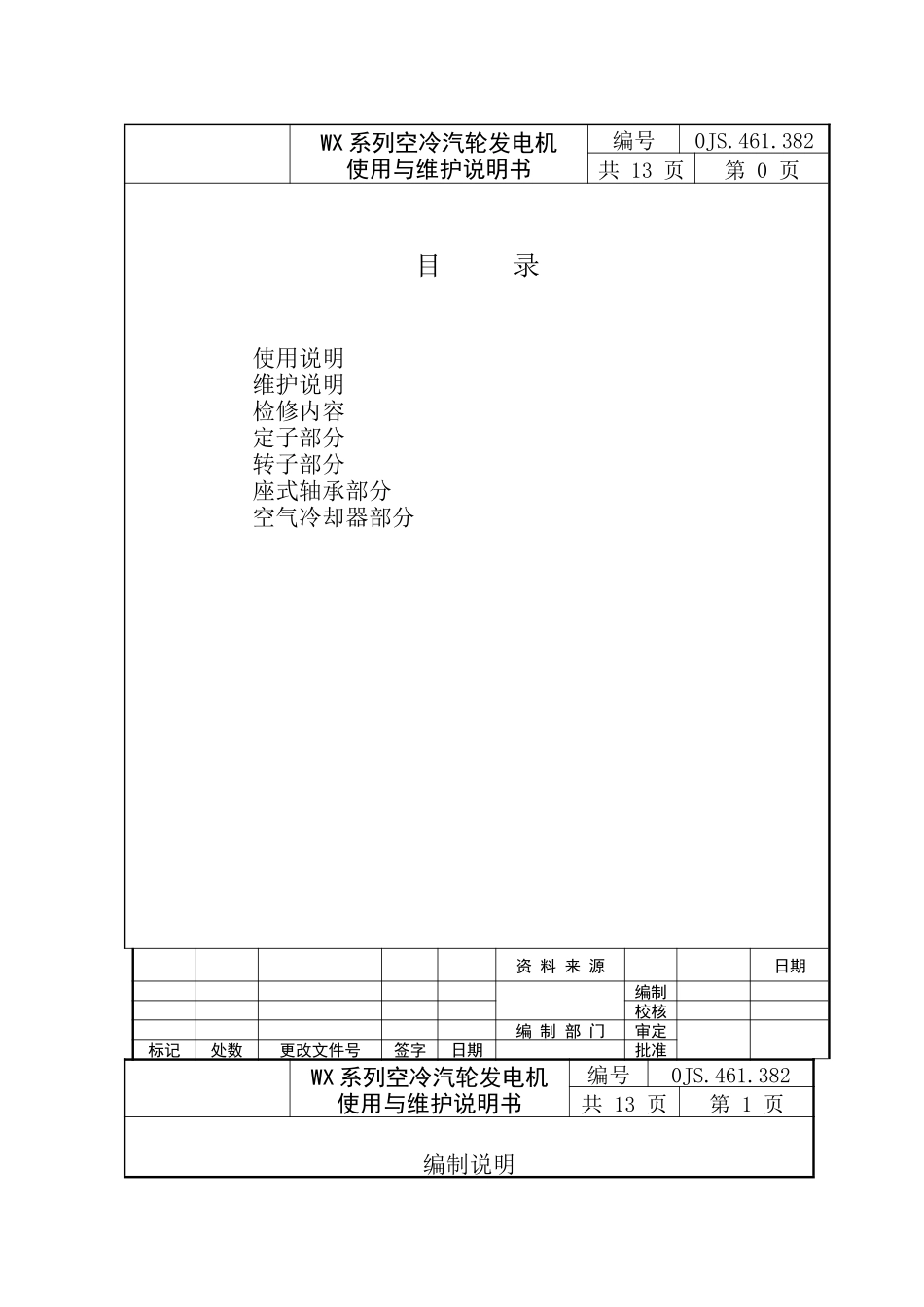

WX 系 列 空 冷 汽 轮 发 电 机使用与维护说明书OJS·461·382WX 系列空冷汽轮发电机使用与维护说明书编号0JS.461.382共 13 页第 0 页目 录 使用说明 维护说明 检修内容 定子部分 转子部分 座式轴承部分 空气冷却器部分资 料 来 源日期编制校核编 制 部 门审定标记处数更改文件号签字日期批准WX 系列空冷汽轮发电机使用与维护说明书编号0JS.461.382共 13 页第 1 页编制说明 本说明书是按 ABB 提供的 WX 型空冷汽轮发电机说明书原本而编制的，为了使用方便分为两部分。 第一部分为“安装说明书”，其内容包括：概述、安装地点 、 结 构 介 绍 、 安 装 等 说 明 ， 代 号 为 0JS.461.377 或0JS.461.379（不带前轴承座）。本部分为“使用与维护说明书”，分述如下：1. 使用说明：1.1本发电机是带有同轴无刷励磁机的两极三相沟通同步发电机，它与汽轮机连接为动力，使用中对起动或停机无特别限制，仅按汽轮机要求即可。1.2在正常的运行中，发电机的负载（包括有功和无功）调节是靠随机配套的励磁调节器（AVR）来实现，关于励磁调节器的使用操作详见“调节器使用说明书”。当定子电压为额定电压±5%时能保证额定功率，但励磁机的励磁电流不得超过额定值。1.3对于投入运行时：电压控制、通电、断电、并网、负荷调节等应按“电力运行规程”的有关规定进行。1.4除上述正常使用外，还须作如下说明：1.4.1 当在低功率因数运行时，励磁机的定子励磁电流不得大于铭牌的额定励磁电流值，以防发电机转子绕组过热。1.4.2 当发电机三相负载不对称运行时，每相电流不得超过定子额定电流（IN）且负序电流（I2）与额定电流（IN）之比（（I2/IN）不得超过 8%。1.4.3 当定子过电流 150%时，运行时间不得超过 30 秒，但每年不得超过两次。1.4.4 故障情况下允许的负序电流（I2）及时间按下式： （I2/IN）2·t=10 式中 IN=定子额定电流 t=时间（秒）1.5 对已经安装好并经验收合格的电机可以试运行，为了更安全可靠起见，开车前，特提出如下检查供参考：WX 系列空冷汽轮发电机使用与维护说明书编号0JS.461.382共 13 页第 2 页1.5.1测量各电气部分的绝缘电阻是否符合要求。1.5.2各电气回路接线是否正确并安全可靠（包括不短路、不松动等 。）。1.5.3各开关动作是否正确、可靠，各继电保护整定值是否符合要求。1.5.4检查发电机的冷却风路系统必须密封良好，其中包括发电机本体及下部的空气冷却...
