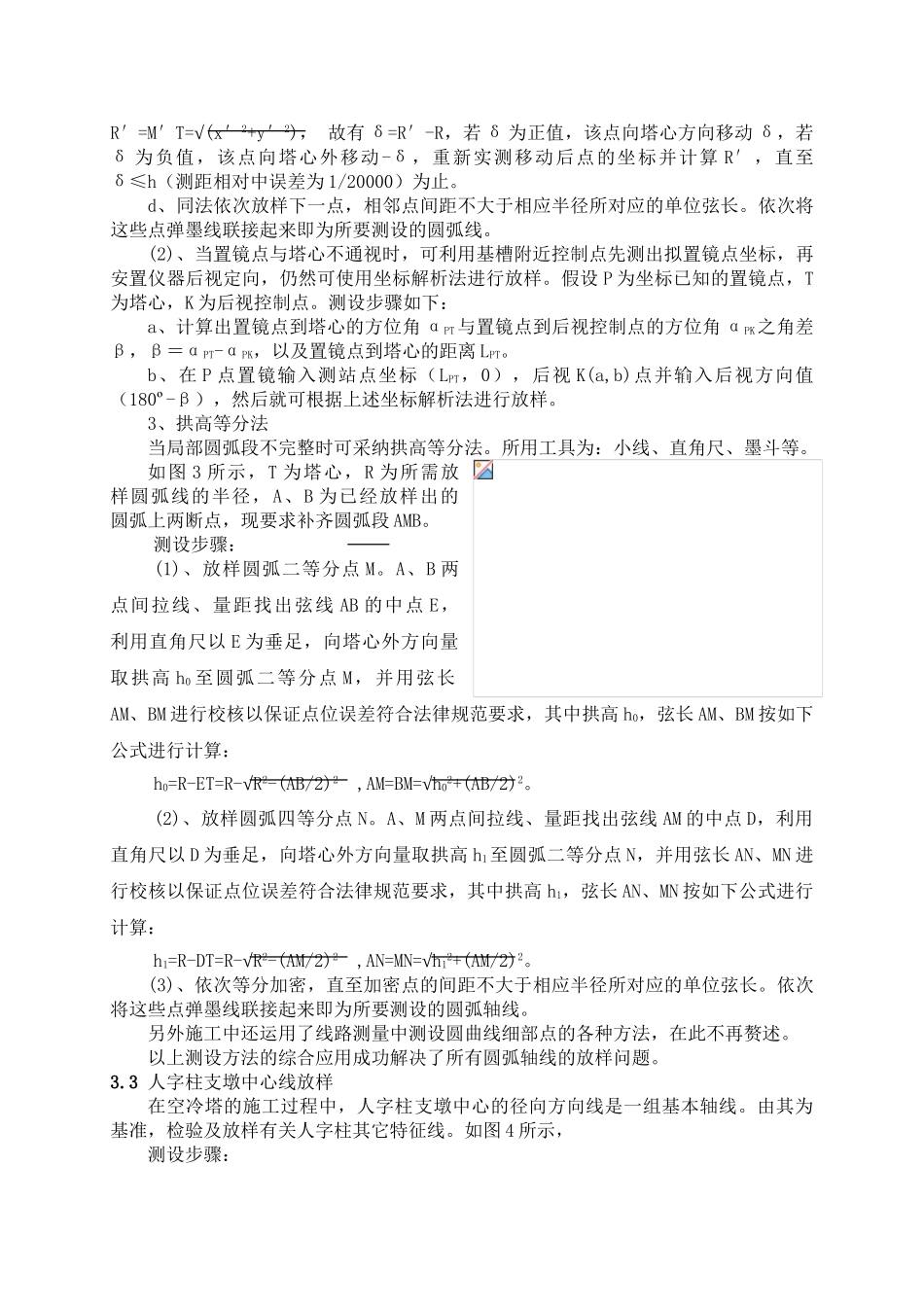

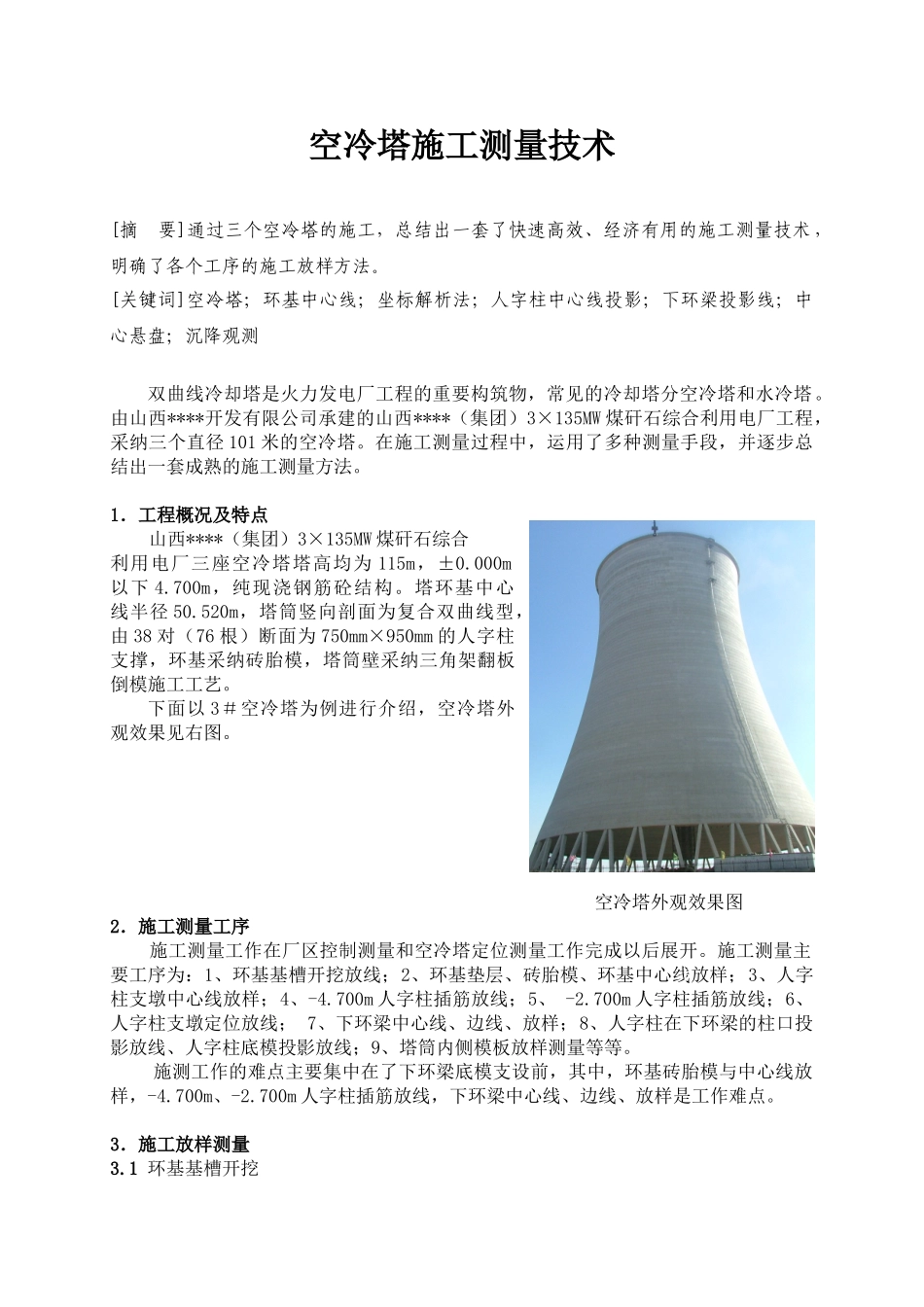

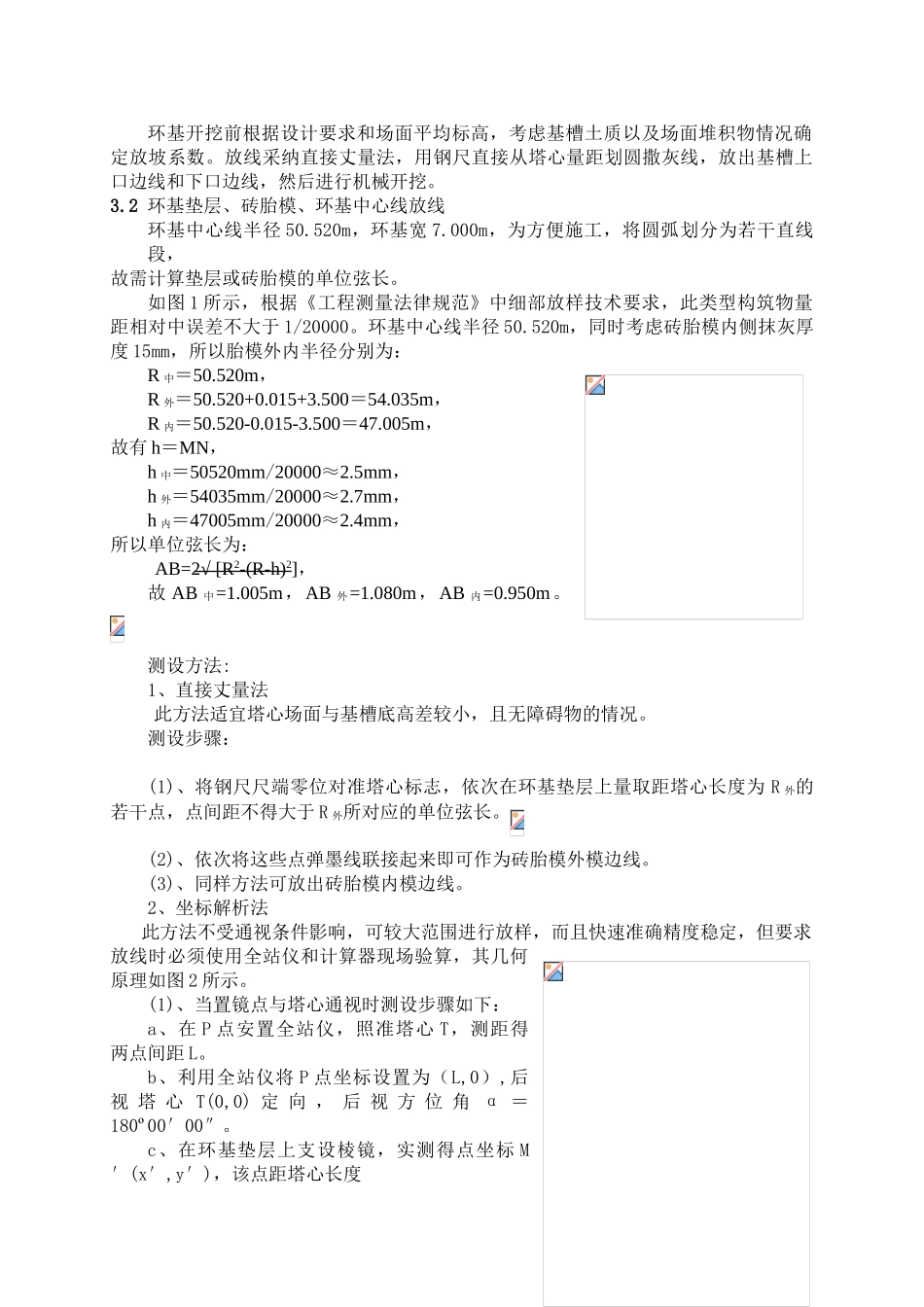

空冷塔施工测量技术[摘 要]通过三个空冷塔的施工，总结出一套了快速高效、经济有用的施工测量技术 ，明确了各个工序的施工放样方法。[关键词]空冷塔；环基中心线；坐标解析法；人字柱中心线投影；下环梁投影线；中心悬盘；沉降观测双曲线冷却塔是火力发电厂工程的重要构筑物，常见的冷却塔分空冷塔和水冷塔。由山西****开发有限公司承建的山西****（集团）3×135MW 煤矸石综合利用电厂工程，采纳三个直径 101 米的空冷塔。在施工测量过程中，运用了多种测量手段，并逐步总结出一套成熟的施工测量方法。1．工程概况及特点山西****（集团）3×135MW 煤矸石综合利用电厂三座空冷塔塔高均为 115m，±0.000m以下 4.700m，纯现浇钢筋砼结构。塔环基中心线半径 50.520m，塔筒竖向剖面为复合双曲线型，由 38 对（76 根）断面为 750mm×950mm 的人字柱支撑，环基采纳砖胎模，塔筒壁采纳三角架翻板倒模施工工艺。下面以 3＃空冷塔为例进行介绍，空冷塔外观效果见右图。空冷塔外观效果图2．施工测量工序 施工测量工作在厂区控制测量和空冷塔定位测量工作完成以后展开。施工测量主要工序为：1、环基基槽开挖放线；2、环基垫层、砖胎模、环基中心线放样；3、人字柱支墩中心线放样；4、-4.700m 人字柱插筋放线；5、 -2.700m 人字柱插筋放线；6、人字柱支墩定位放线； 7、下环梁中心线、边线、放样；8、人字柱在下环梁的柱口投影放线、人字柱底模投影放线；9、塔筒内侧模板放样测量等等。 施测工作的难点主要集中在了下环梁底模支设前，其中，环基砖胎模与中心线放样，-4.700m、-2.700m 人字柱插筋放线，下环梁中心线、边线、放样是工作难点。3．施工放样测量3.1 环基基槽开挖环基开挖前根据设计要求和场面平均标高，考虑基槽土质以及场面堆积物情况确定放坡系数。放线采纳直接丈量法，用钢尺直接从塔心量距划圆撒灰线，放出基槽上口边线和下口边线，然后进行机械开挖。3.2 环基垫层、砖胎模、环基中心线放线环基中心线半径 50.520m，环基宽 7.000m，为方便施工，将圆弧划分为若干直线段，故需计算垫层或砖胎模的单位弦长。如图 1 所示，根据《工程测量法律规范》中细部放样技术要求，此类型构筑物量距相对中误差不大于 1/20000。环基中心线半径 50.520m，同时考虑砖胎模内侧抹灰厚度 15mm，所以胎模外内半径分别为：R 中＝50.520m， R 外＝50.520+0.015+3.500＝54.035m，R 内＝50.520-0.015-3.500＝47.005m，故有 h＝MN，h ...
