第07章-主坝固结和帷幕灌浆施工方法说明书及附图

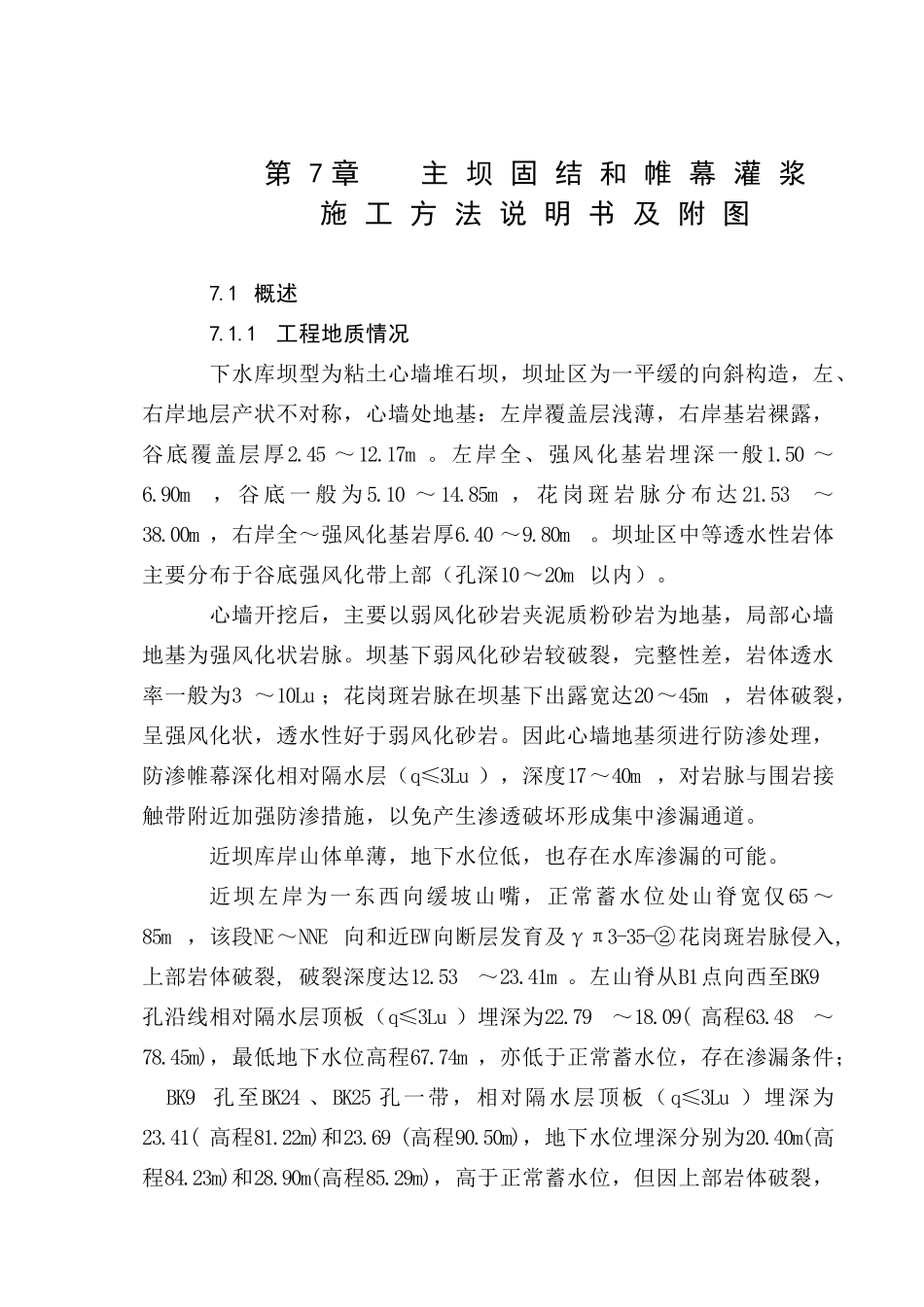

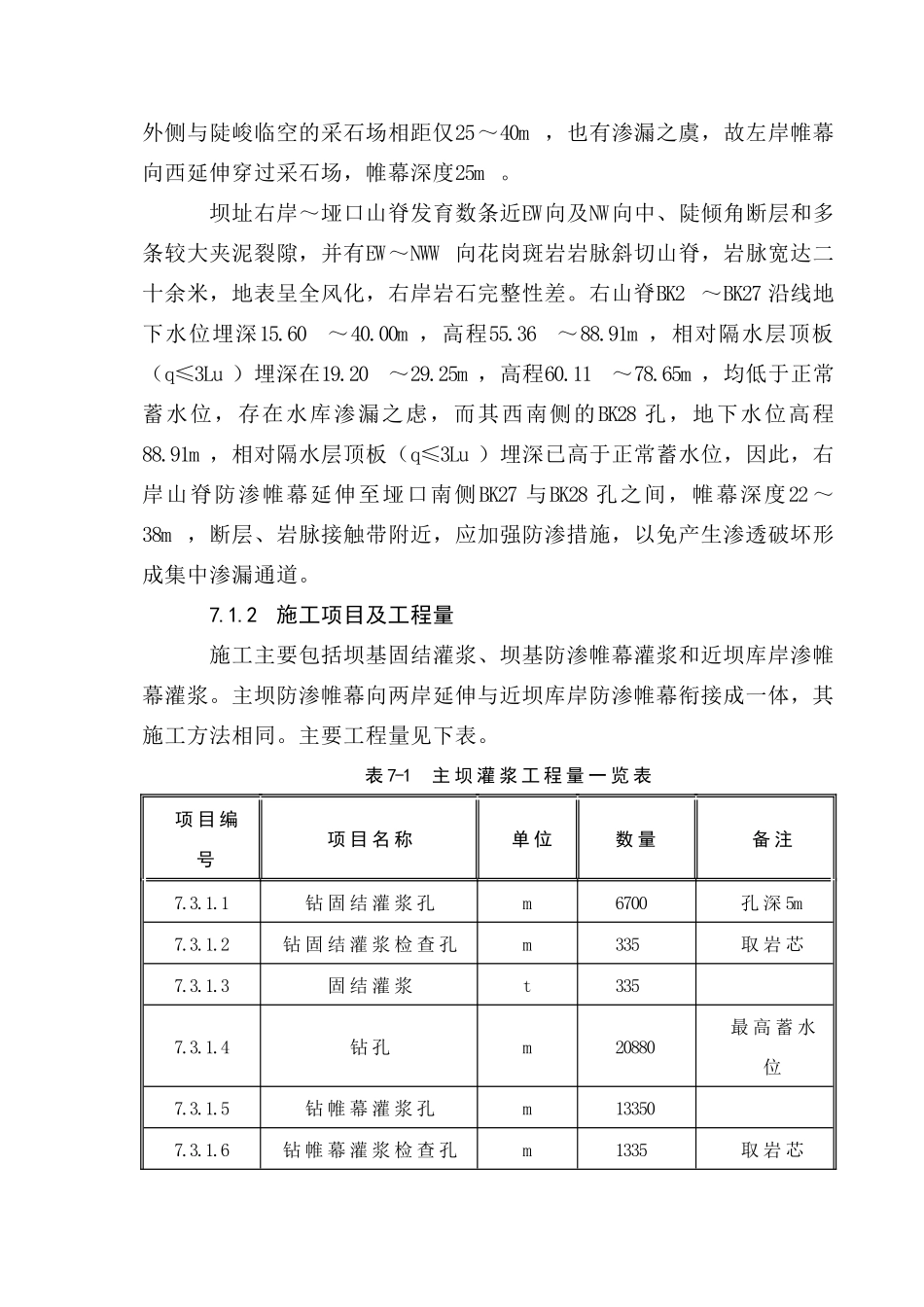

第 7 章 主 坝 固 结 和 帷 幕 灌 浆施 工 方 法 说 明 书 及 附 图7.1 概述7.1.1工程地质情况下水库坝型为粘土心墙堆石坝，坝址区为一平缓的向斜构造，左、右岸地层产状不对称，心墙处地基：左岸覆盖层浅薄，右岸基岩裸露，谷底覆盖层厚2.45 ～12.17m 。左岸全、强风化基岩埋深一般1.50 ～6.90m， 谷 底 一 般 为 5.10 ～ 14.85m ， 花 岗 斑 岩 脉 分 布 达 21.53～38.00m ，右岸全～强风化基岩厚6.40 ～9.80m。坝址区中等透水性岩体主要分布于谷底强风化带上部（孔深10～20m 以内）。心墙开挖后，主要以弱风化砂岩夹泥质粉砂岩为地基，局部心墙地基为强风化状岩脉。坝基下弱风化砂岩较破裂，完整性差，岩体透水率一般为3 ～10Lu ；花岗斑岩脉在坝基下出露宽达20～45m ，岩体破裂，呈强风化状，透水性好于弱风化砂岩。因此心墙地基须进行防渗处理，防渗帷幕深化相对隔水层（q≤3Lu ），深度17～40m ，对岩脉与围岩接触带附近加强防渗措施，以免产生渗透破坏形成集中渗漏通道。近坝库岸山体单薄，地下水位低，也存在水库渗漏的可能。近坝左岸为一东西向缓坡山嘴，正常蓄水位处山脊宽仅65 ～85m ，该段NE～NNE 向和近EW向断层发育及γπ3-35-②花岗斑岩脉侵入,上部岩体破裂, 破裂深度达12.53～23.41m 。左山脊从B1点向西至BK9孔沿线相对隔水层顶板（q≤3Lu ）埋深为22.79～18.09( 高程63.48～78.45m)，最低地下水位高程67.74m ，亦低于正常蓄水位，存在渗漏条件； BK9 孔至BK24 、BK25 孔一带，相对隔水层顶板（q≤3Lu ）埋深为23.41( 高程81.22m)和23.69 (高程90.50m)，地下水位埋深分别为20.40m(高程84.23m)和28.90m(高程85.29m)，高于正常蓄水位，但因上部岩体破裂，外侧与陡峻临空的采石场相距仅25～40m ，也有渗漏之虞，故左岸帷幕向西延伸穿过采石场，帷幕深度25m 。坝址右岸～垭口山脊发育数条近EW向及NW向中、陡倾角断层和多条较大夹泥裂隙，并有EW～NWW 向花岗斑岩岩脉斜切山脊，岩脉宽达二十余米，地表呈全风化，右岸岩石完整性差。右山脊BK2 ～BK27 沿线地下水位埋深15.60～40.00m ，高程55.36～88.91m ，相对隔水层顶板（q≤3Lu ）埋深在19.20～29.25m ，高程60.11～78.65m ，均低于正常蓄水位，存在水库渗漏之虑，而其西南侧的BK28 孔，地下水位高程88.91m ，相对隔水层顶板（q≤3Lu ）埋深已高于正常蓄水位，因此，右岸山脊防渗帷幕延伸至垭口南侧BK...
