第10章金属结构及埋件的制作与安装-1

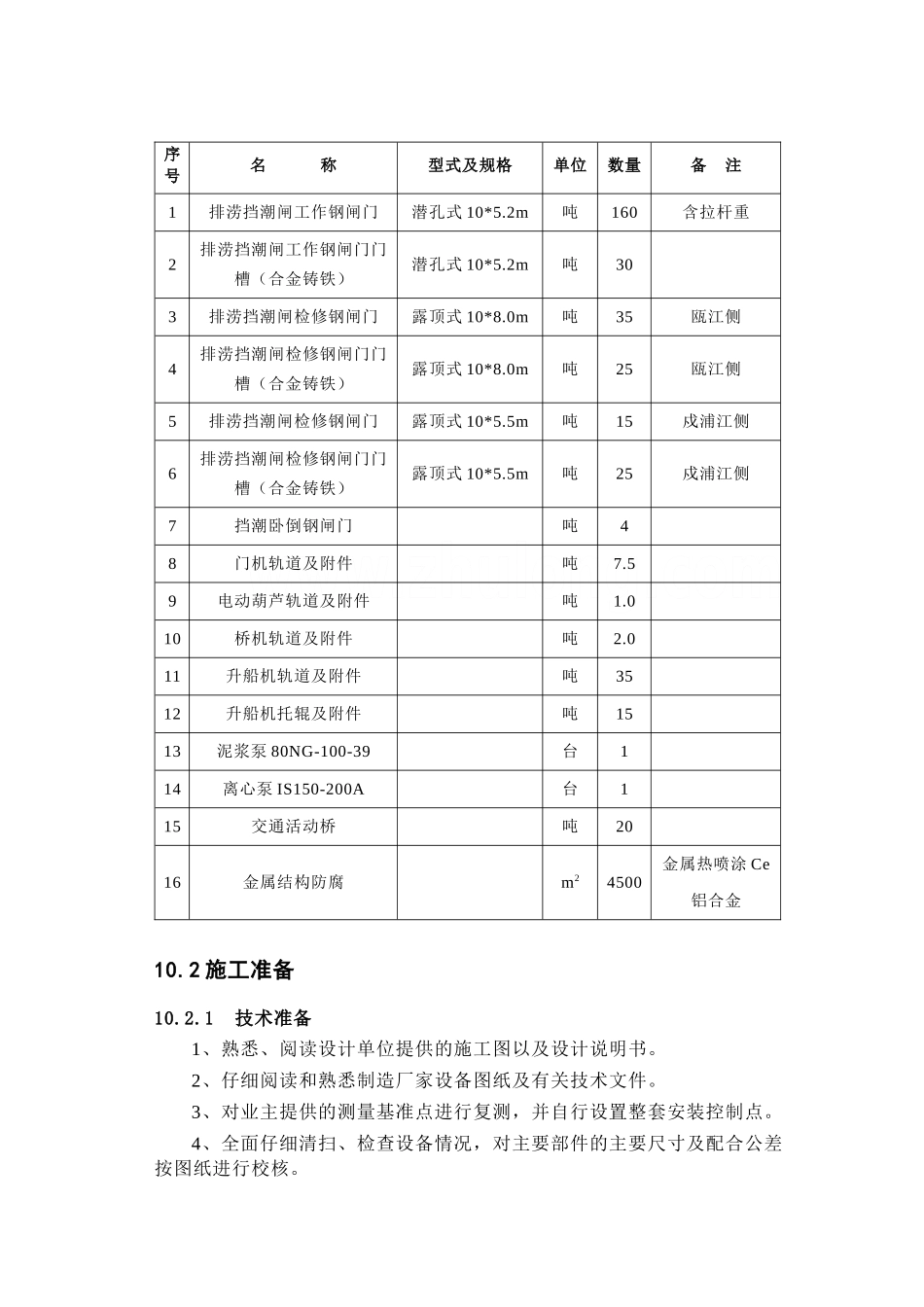

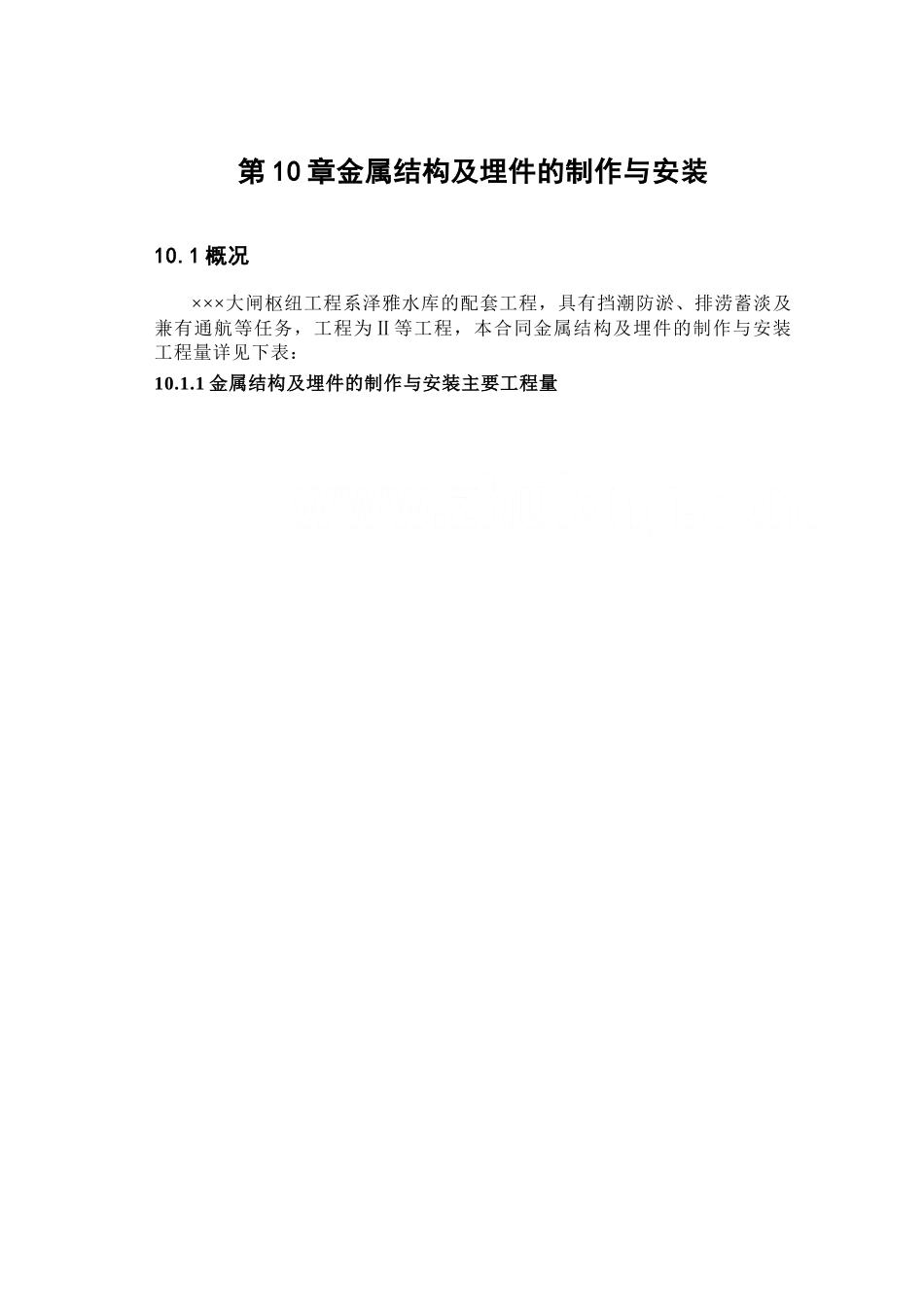

第 10 章金属结构及埋件的制作与安装10.1 概况×××大闸枢纽工程系泽雅水库的配套工程，具有挡潮防淤、排涝蓄淡及兼有通航等任务，工程为Ⅱ等工程，本合同金属结构及埋件的制作与安装工程量详见下表：10.1.1 金属结构及埋件的制作与安装主要工程量10.2 施工准备10.2.1 技术准备1、熟悉、阅读设计单位提供的施工图以及设计说明书。2、仔细阅读和熟悉制造厂家设备图纸及有关技术文件。3、对业主提供的测量基准点进行复测，并自行设置整套安装控制点。4、全面仔细清扫、检查设备情况，对主要部件的主要尺寸及配合公差按图纸进行校核。序号名 称型式及规格单位数量备 注1排涝挡潮闸工作钢闸门潜孔式 10*5.2m吨160含拉杆重2排涝挡潮闸工作钢闸门门槽（合金铸铁）潜孔式 10*5.2m吨303排涝挡潮闸检修钢闸门露顶式 10*8.0m吨35瓯江侧4排涝挡潮闸检修钢闸门门槽（合金铸铁）露顶式 10*8.0m吨25瓯江侧5排涝挡潮闸检修钢闸门露顶式 10*5.5m吨15戍浦江侧6排涝挡潮闸检修钢闸门门槽（合金铸铁）露顶式 10*5.5m吨25戍浦江侧7挡潮卧倒钢闸门吨48门机轨道及附件吨7.59电动葫芦轨道及附件吨1.010桥机轨道及附件吨2.011升船机轨道及附件吨3512升船机托辊及附件吨1513泥浆泵 80NG-100-39台114离心泵 IS150-200A台115交通活动桥吨2016金属结构防腐m24500金属热喷涂 Ce铝合金5、准备好施工验收法律规范和有关技术规定以及《水利水电施工记录表》、《水利水电施工质量评定表》等，以便在施工过程中记录、评定及监理签证。6、编写制作安装技术措施，对参加施工的全体人员进行技术交底。10.2.2 生产准备1、编制生产计划，根据土建工程的进度情况编制出详细的进度网络计划交监理工程师审批。2、编制设备供货计划交监理工程师审批。3、作好场地规划和设备卸车方案。4、制作安装专用器具，施工设备进场。5、消耗性材料采购。6、设备到货后，与甲方、监理、制造厂家四方按订货合同的规定进行开箱清点、检查，并作出记录。10.2.3 施工现场准备1、生产、生活的临设必须在正式安装前完成。在业主指定的区域内建造办公室、食堂、仓库、探伤室、宿舍等，共需 200m2。另需在左岸处设置一闸门现场临时堆放场，场地应进行事先平整，面积约 500m2。2、施工用电及生活用电的准备，根据要求装上施工配电柜，在各工作面上装上配电盘，高峰期用电负荷 100KVA。3、施工用水与土建共用水源。10.3 金属结构制作本工程的各类金属结构制作件共有 375T，我局在丽水市有大...
