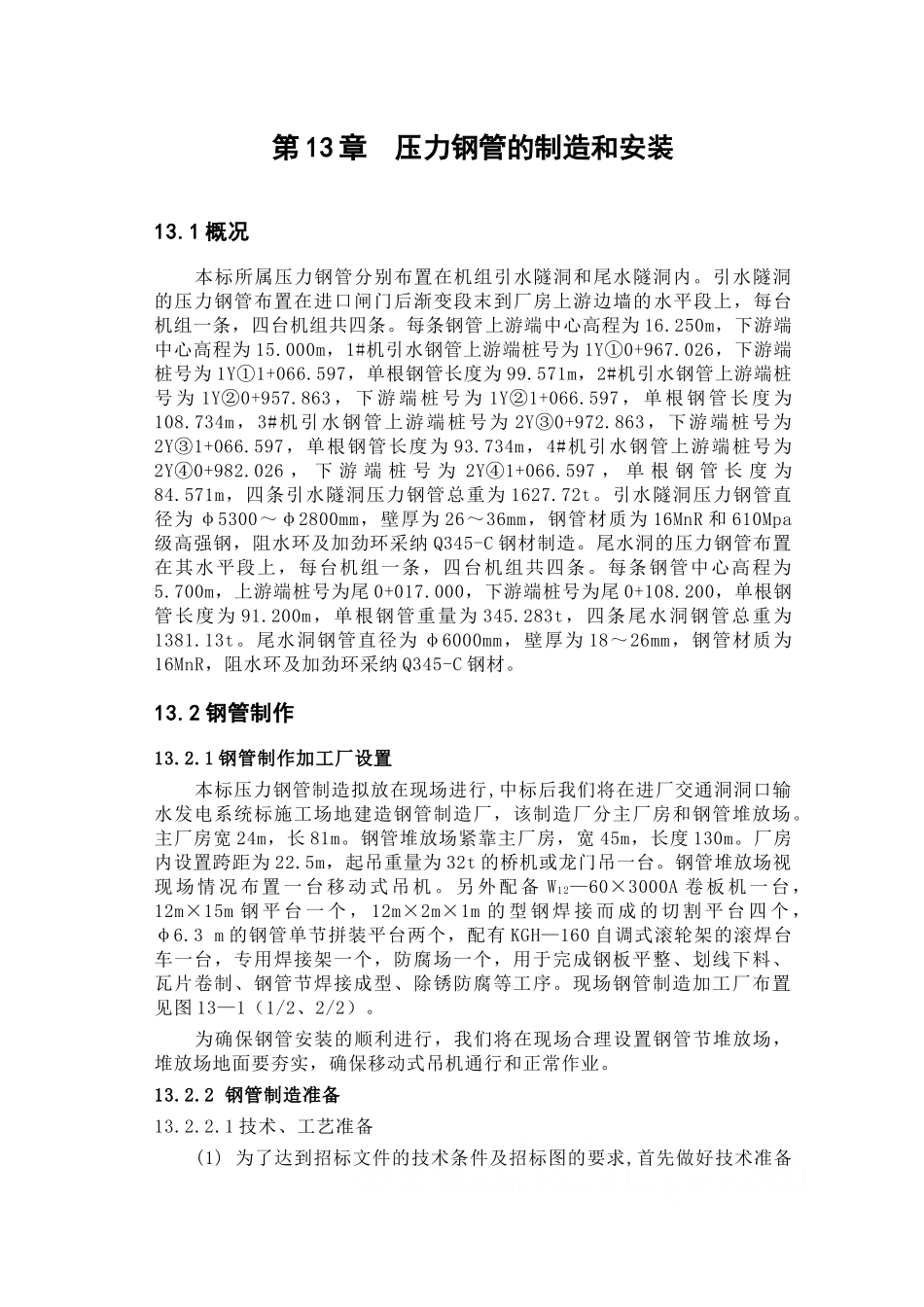

第 13 章 压力钢管的制造和安装13.1 概况本标所属压力钢管分别布置在机组引水隧洞和尾水隧洞内。引水隧洞的压力钢管布置在进口闸门后渐变段末到厂房上游边墙的水平段上，每台机组一条，四台机组共四条。每条钢管上游端中心高程为 16.250m，下游端中心高程为 15.000m，1#机引水钢管上游端桩号为 1Y①0+967.026，下游端桩号为 1Y①1+066.597，单根钢管长度为 99.571m，2#机引水钢管上游端桩号 为 1Y②0+957.863 ， 下 游 端 桩 号 为 1Y②1+066.597 ， 单 根 钢 管 长 度 为108.734m，3#机引水钢管上游端桩号为 2Y③0+972.863，下游端桩号为2Y③1+066.597，单根钢管长度为 93.734m，4#机引水钢管上游端桩号为2Y④0+982.026 ， 下 游 端 桩 号 为 2Y④1+066.597 ， 单 根 钢 管 长 度 为84.571m，四条引水隧洞压力钢管总重为 1627.72t。引水隧洞压力钢管直径为 φ5300～φ2800mm，壁厚为 26～36mm，钢管材质为 16MnR 和 610Mpa级高强钢，阻水环及加劲环采纳 Q345-C 钢材制造。尾水洞的压力钢管布置在其水平段上，每台机组一条，四台机组共四条。每条钢管中心高程为5.700m，上游端桩号为尾 0+017.000，下游端桩号为尾 0+108.200，单根钢管长度为 91.200m，单根钢管重量为 345.283t，四条尾水洞钢管总重为1381.13t。尾水洞钢管直径为 φ6000mm，壁厚为 18～26mm，钢管材质为16MnR，阻水环及加劲环采纳 Q345-C 钢材。13.2 钢管制作13.2.1 钢管制作加工厂设置本标压力钢管制造拟放在现场进行,中标后我们将在进厂交通洞洞口输水发电系统标施工场地建造钢管制造厂，该制造厂分主厂房和钢管堆放场。主厂房宽 24m，长 81m。钢管堆放场紧靠主厂房，宽 45m，长度 130m。厂房内设置跨距为 22.5m，起吊重量为 32t 的桥机或龙门吊一台。钢管堆放场视现 场 情 况 布 置 一 台 移 动 式 吊 机 。 另 外 配 备 W12—60×3000A 卷 板 机 一 台，12m×15m 钢 平 台 一 个 ， 12m×2m×1m 的 型 钢 焊 接 而 成 的 切 割 平 台 四 个 ，φ6.3 m 的钢管单节拼装平台两个，配有 KGH—160 自调式滚轮架的滚焊台车一台，专用焊接架一个，防腐场一个，用于完成钢板平整、划线下料、瓦片卷制、钢管节焊接成型、除锈防腐等工序。现场钢管制造加工厂布置见图 13—1（1/2、2/2）。为确保钢管安装的顺利进行，我们将在现场合理设置钢管节堆放场，堆放场...
