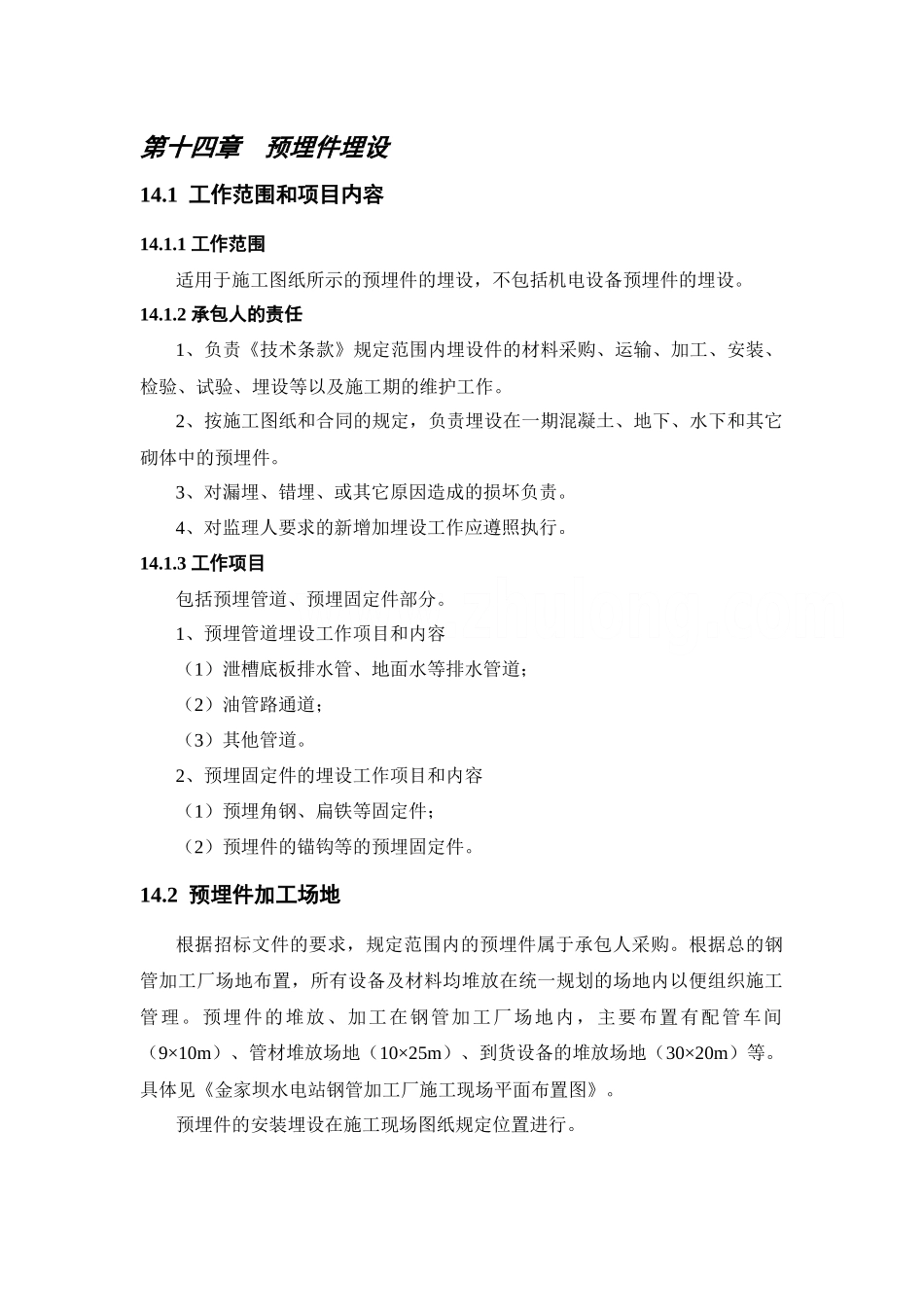

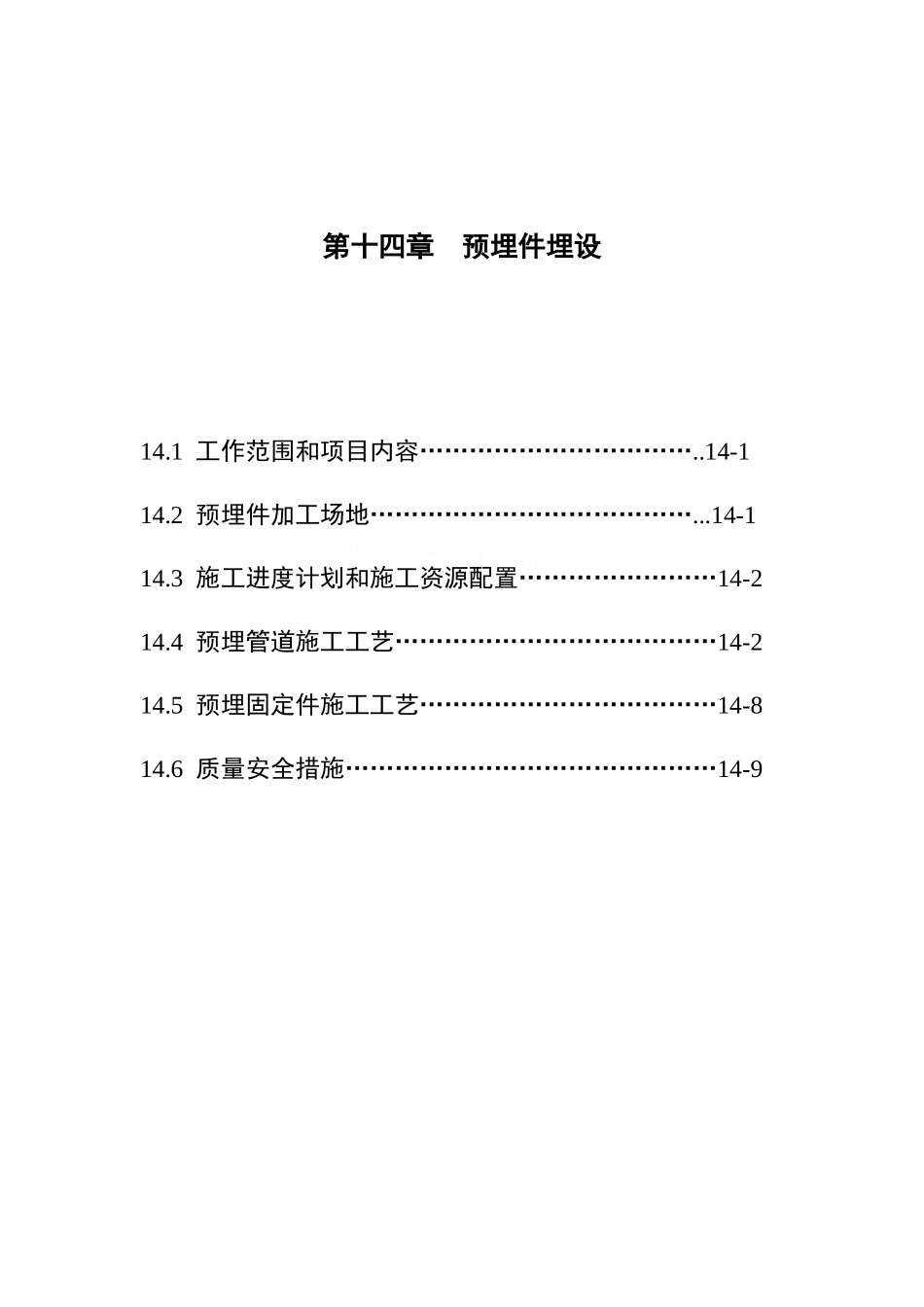

第十四章 预埋件埋设14.1 工作范围和项目内容……………………………..14-114.2 预埋件加工场地…………………………………...14-114.3 施工进度计划和施工资源配置……………………14-214.4 预埋管道施工工艺…………………………………14-214.5 预埋固定件施工工艺………………………………14-814.6 质量安全措施………………………………………14-9第十四章 预埋件埋设14.1 工作范围和项目内容14.1.1 工作范围适用于施工图纸所示的预埋件的埋设，不包括机电设备预埋件的埋设。14.1.2 承包人的责任1、负责《技术条款》规定范围内埋设件的材料采购、运输、加工、安装、检验、试验、埋设等以及施工期的维护工作。2、按施工图纸和合同的规定，负责埋设在一期混凝土、地下、水下和其它砌体中的预埋件。3、对漏埋、错埋、或其它原因造成的损坏负责。4、对监理人要求的新增加埋设工作应遵照执行。14.1.3 工作项目包括预埋管道、预埋固定件部分。1、预埋管道埋设工作项目和内容（1）泄槽底板排水管、地面水等排水管道；（2）油管路通道；（3）其他管道。2、预埋固定件的埋设工作项目和内容（1）预埋角钢、扁铁等固定件；（2）预埋件的锚钩等的预埋固定件。14.2 预埋件加工场地根据招标文件的要求，规定范围内的预埋件属于承包人采购。根据总的钢管加工厂场地布置，所有设备及材料均堆放在统一规划的场地内以便组织施工管理。预埋件的堆放、加工在钢管加工厂场地内，主要布置有配管车间（9×10m）、管材堆放场地（10×25m）、到货设备的堆放场地（30×20m）等。具体见《金家坝水电站钢管加工厂施工现场平面布置图》。预埋件的安装埋设在施工现场图纸规定位置进行。14.3 施工进度计划及施工资源配置预埋管道、预埋固定件施工进度，将根据土建施工进度的需要进行，施工穿插在压力钢管制作安装、闸门和启闭机安装、钢结构制作安装过程中进行，不再编制进度计划，不再另行配置劳动力。仅对施工设备和辅助材料作补充见表 14-1。表 14-1 补充的设备和辅助材料材料表序号设备及材料名称数量备注1DN150 弯管机2 台2安装工具若干3电器工具若干4各种型材20T含加固材料5试压泵2 台14.4 预埋管道施工工艺14.4.1 预埋管道施工工艺程序预埋管道施工工艺程序见图 14-1。14.4.2 预埋管道加工工艺14.4.2.1 钢管切割（1）钢管切口和坡口表面应符合施工图纸的加工要求，管口应光滑、平整，无裂纹、毛刺、铁屑等。（2）切口断面倾斜偏差不应大于钢管...
