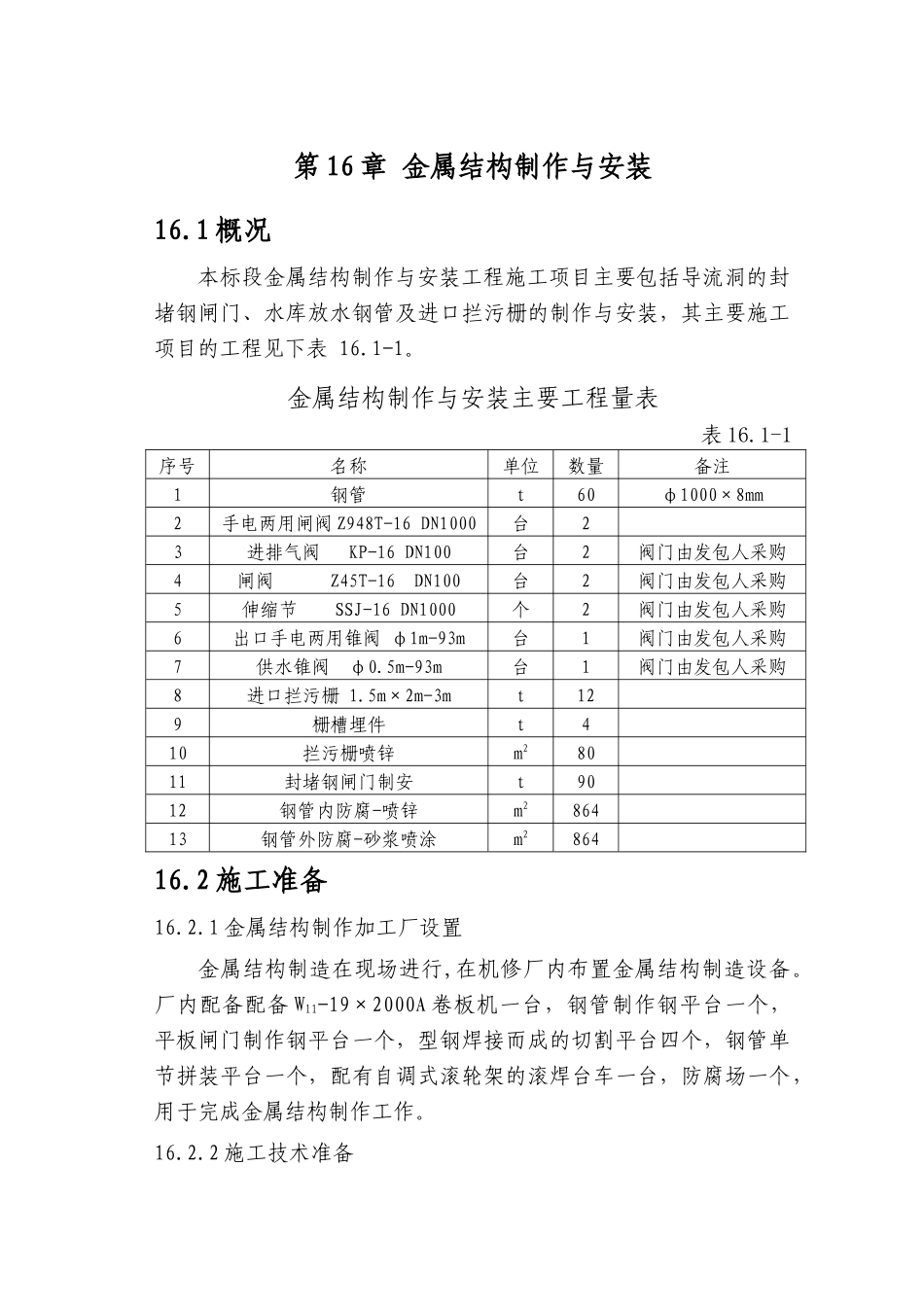

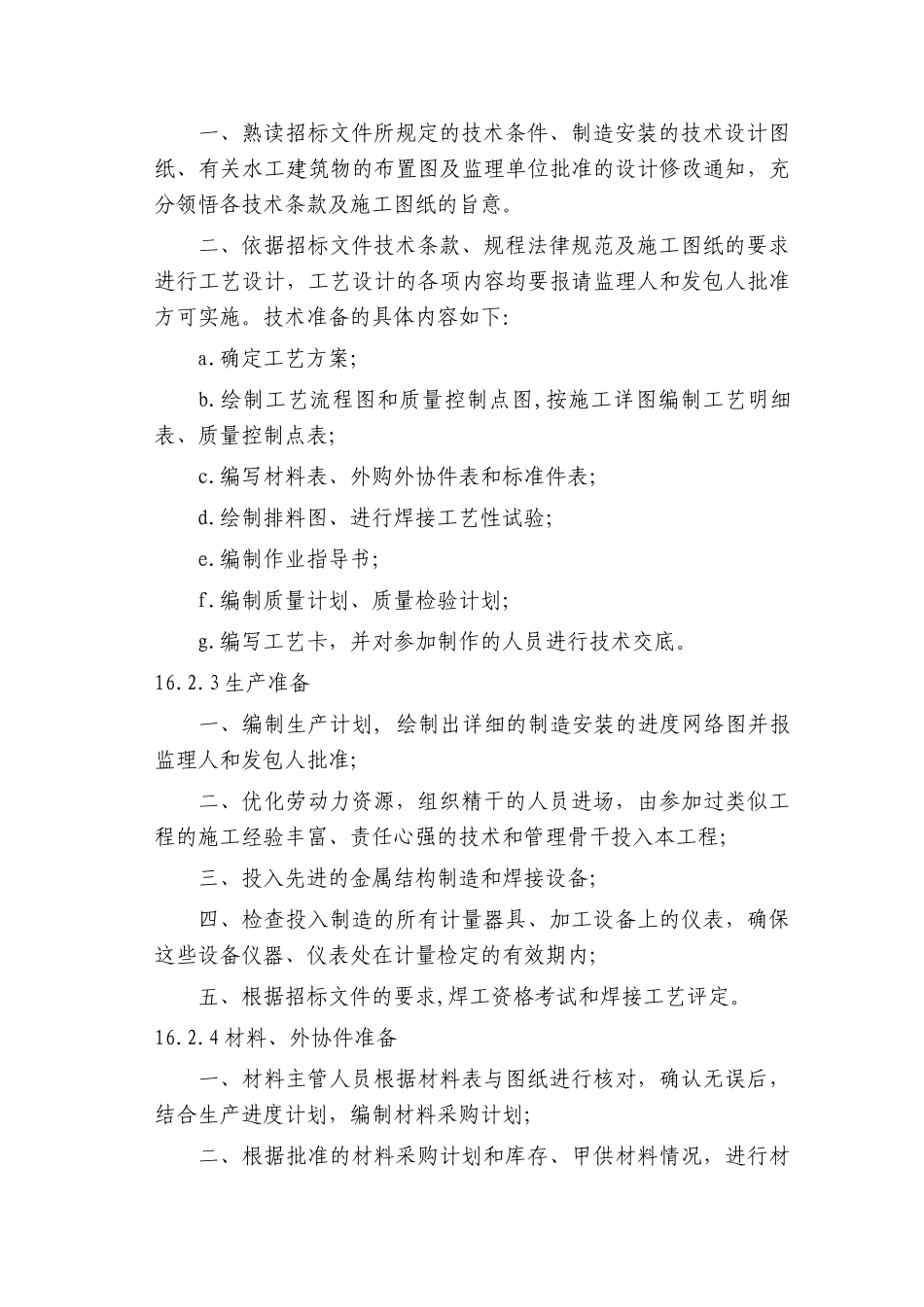

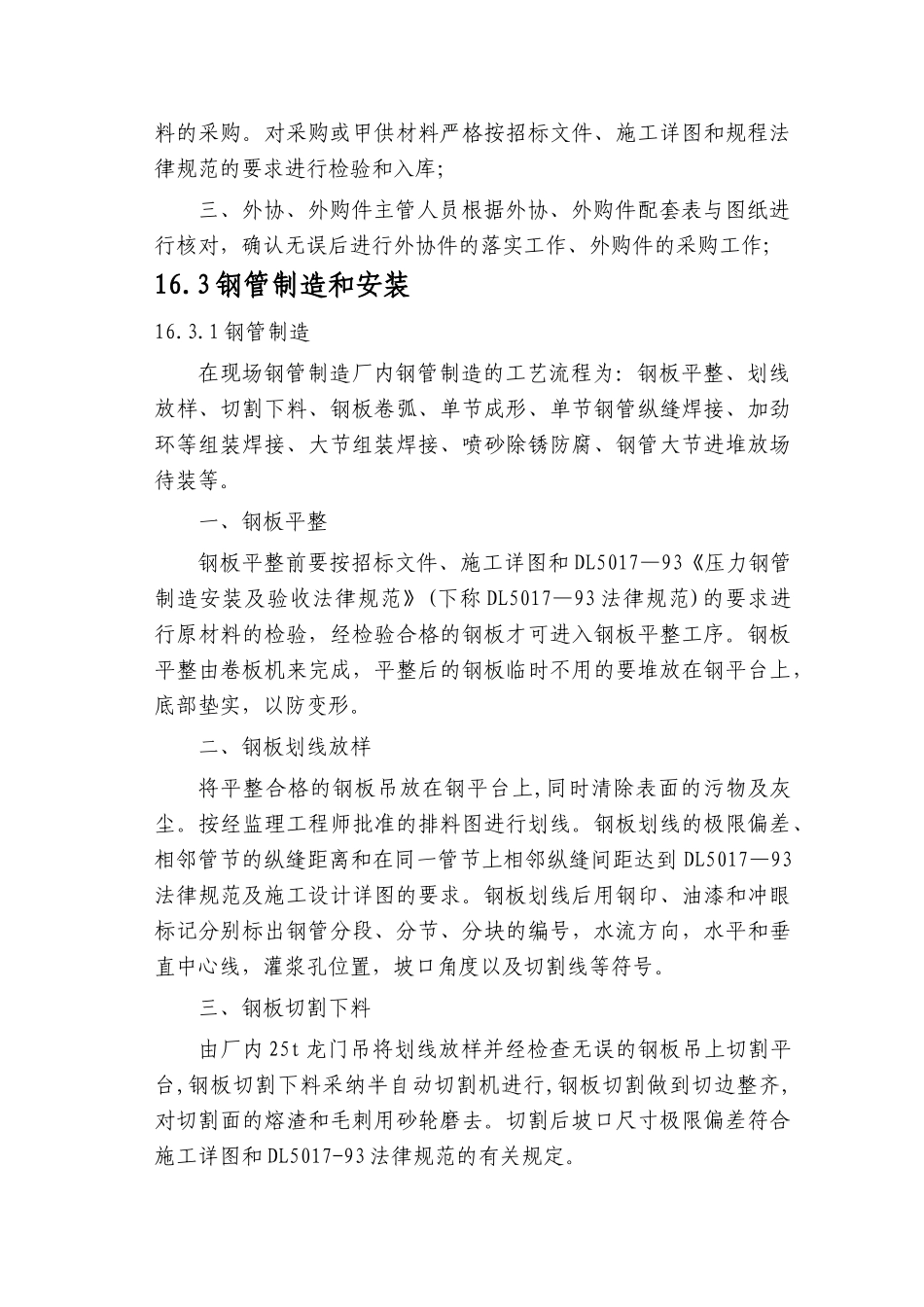

第 16 章 金属结构制作与安装16.1 概况本标段金属结构制作与安装工程施工项目主要包括导流洞的封堵钢闸门、水库放水钢管及进口拦污栅的制作与安装，其主要施工项目的工程见下表 16.1-1。金属结构制作与安装主要工程量表 表 16.1-1序号名称单位数量备注1钢管t60φ1000×8mm2手电两用闸阀 Z948T-16 DN1000台23进排气阀 KP-16 DN100台2阀门由发包人采购4闸阀 Z45T-16 DN100台2阀门由发包人采购5伸缩节 SSJ-16 DN1000个2阀门由发包人采购6出口手电两用锥阀 φ1m-93m台1阀门由发包人采购7供水锥阀 φ0.5m-93m台1阀门由发包人采购8进口拦污栅 1.5m×2m-3mt129栅槽埋件t410拦污栅喷锌m28011封堵钢闸门制安t9012钢管内防腐-喷锌m286413钢管外防腐-砂浆喷涂m286416.2 施工准备16.2.1 金属结构制作加工厂设置金属结构制造在现场进行,在机修厂内布置金属结构制造设备。厂内配备配备 W11-19×2000A 卷板机一台，钢管制作钢平台一个，平板闸门制作钢平台一个，型钢焊接而成的切割平台四个，钢管单节拼装平台一个，配有自调式滚轮架的滚焊台车一台，防腐场一个，用于完成金属结构制作工作。16.2.2 施工技术准备一、熟读招标文件所规定的技术条件、制造安装的技术设计图纸、有关水工建筑物的布置图及监理单位批准的设计修改通知，充分领悟各技术条款及施工图纸的旨意。二、依据招标文件技术条款、规程法律规范及施工图纸的要求进行工艺设计，工艺设计的各项内容均要报请监理人和发包人批准方可实施。技术准备的具体内容如下：a.确定工艺方案；b.绘制工艺流程图和质量控制点图,按施工详图编制工艺明细表、质量控制点表；c.编写材料表、外购外协件表和标准件表；d.绘制排料图、进行焊接工艺性试验；e.编制作业指导书；f.编制质量计划、质量检验计划；g.编写工艺卡，并对参加制作的人员进行技术交底。16.2.3 生产准备一、编制生产计划, 绘制出详细的制造安装的进度网络图并报监理人和发包人批准；二、优化劳动力资源，组织精干的人员进场，由参加过类似工程的施工经验丰富、责任心强的技术和管理骨干投入本工程；三、投入先进的金属结构制造和焊接设备；四、检查投入制造的所有计量器具、加工设备上的仪表，确保这些设备仪器、仪表处在计量检定的有效期内；五、根据招标文件的要求,焊工资格考试和焊接工艺评定。16.2.4 材料、外协件准备一、材料主管人员根据材料表与图纸进行核对，确认无误后，结合生产进度计划，编制材料采购计划；二、根...
