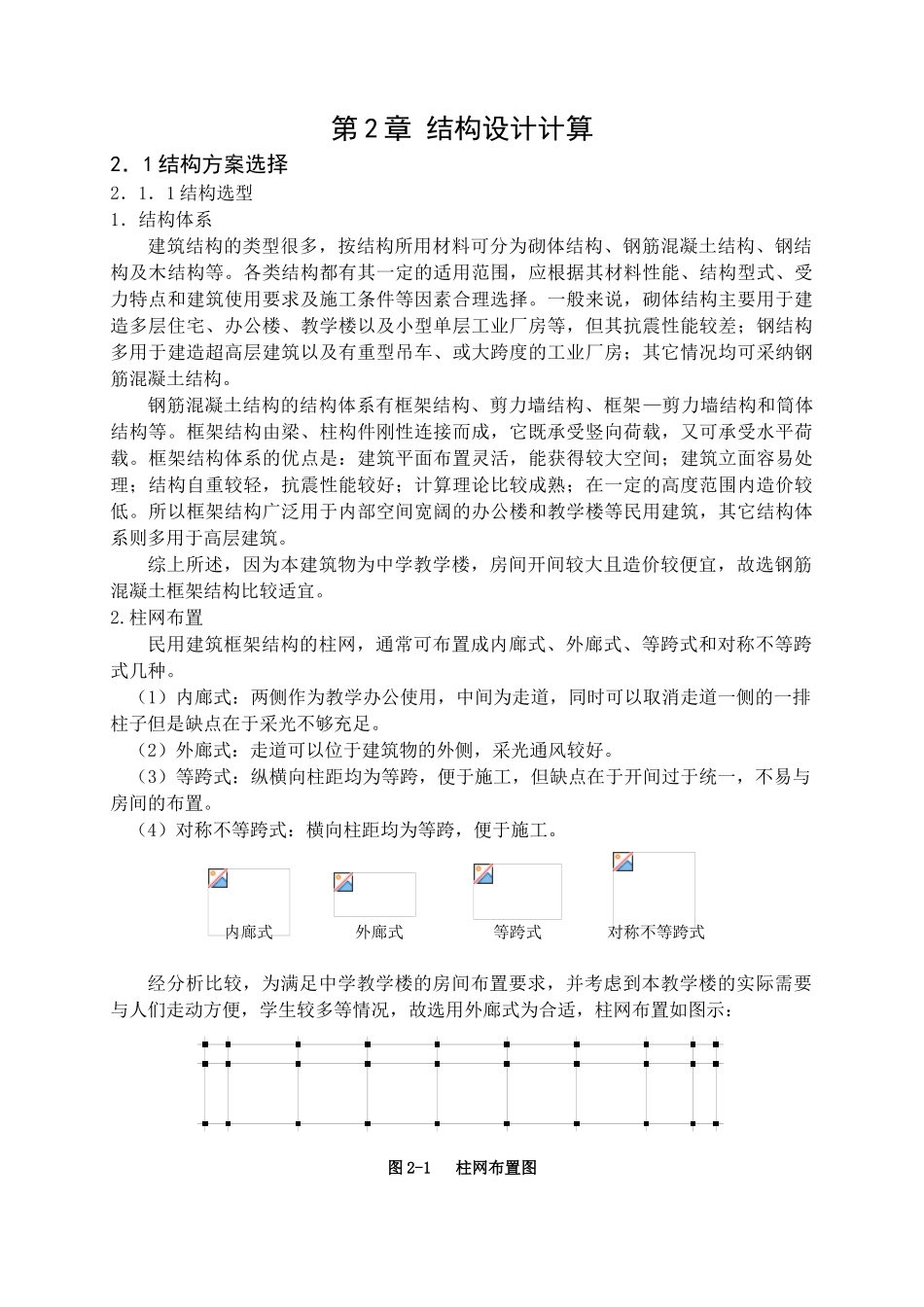

第 2 章 结构设计计算2．1 结构方案选择2．1．1 结构选型1．结构体系建筑结构的类型很多，按结构所用材料可分为砌体结构、钢筋混凝土结构、钢结构及木结构等。各类结构都有其一定的适用范围，应根据其材料性能、结构型式、受力特点和建筑使用要求及施工条件等因素合理选择。一般来说，砌体结构主要用于建造多层住宅、办公楼、教学楼以及小型单层工业厂房等，但其抗震性能较差；钢结构多用于建造超高层建筑以及有重型吊车、或大跨度的工业厂房；其它情况均可采纳钢筋混凝土结构。钢筋混凝土结构的结构体系有框架结构、剪力墙结构、框架—剪力墙结构和筒体结构等。框架结构由梁、柱构件刚性连接而成，它既承受竖向荷载，又可承受水平荷载。框架结构体系的优点是：建筑平面布置灵活，能获得较大空间；建筑立面容易处理；结构自重较轻，抗震性能较好；计算理论比较成熟；在一定的高度范围内造价较低。所以框架结构广泛用于内部空间宽阔的办公楼和教学楼等民用建筑，其它结构体系则多用于高层建筑。综上所述，因为本建筑物为中学教学楼，房间开间较大且造价较便宜，故选钢筋混凝土框架结构比较适宜。2.柱网布置民用建筑框架结构的柱网，通常可布置成内廊式、外廊式、等跨式和对称不等跨式几种。（1）内廊式：两侧作为教学办公使用，中间为走道，同时可以取消走道一侧的一排柱子但是缺点在于采光不够充足。（2）外廊式：走道可以位于建筑物的外侧，采光通风较好。 （3）等跨式：纵横向柱距均为等跨，便于施工，但缺点在于开间过于统一，不易与房间的布置。（4）对称不等跨式：横向柱距均为等跨，便于施工。 内廊式 外廊式 等跨式 对称不等跨式经分析比较，为满足中学教学楼的房间布置要求，并考虑到本教学楼的实际需要与人们走动方便，学生较多等情况，故选用外廊式为合适，柱网布置如图示：图 2-1 柱网布置图3．竖向承重方案根据楼盖的平面布置及竖向荷载的传递途径，框架结构的承重方案可分为横向承重、纵向承重及纵横向承重三种方案。（1）横向框架承重方案：楼面上的荷载主要有横向框架承担，横向框架的跨数往往较少，主梁沿横向布置有利于提高结构的横向抗侧移刚度，由连系梁和柱形成的纵向框架可以承受纵向的水平荷载，主梁沿横向布置还有利于室内的采光和通风，在民用建筑中较多采纳。（2）纵向框架承重方案：楼面上的荷载由纵向梁传给柱子，由于横向连系梁的高度较小，有利于设备管线，但因在横向设置截面高度较小的连系梁，所以其横...
