第30-1章通风空调系统施工方案1

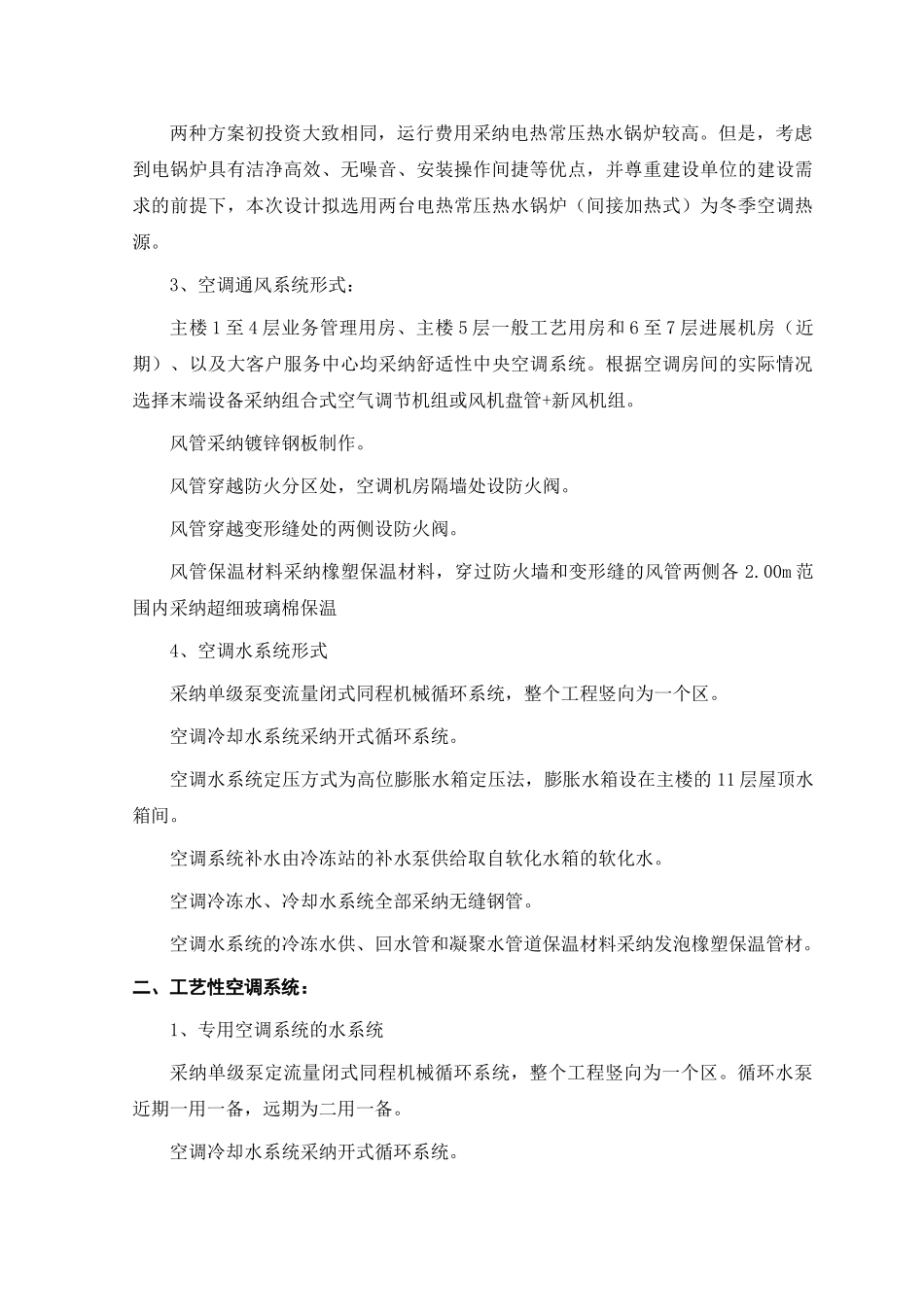

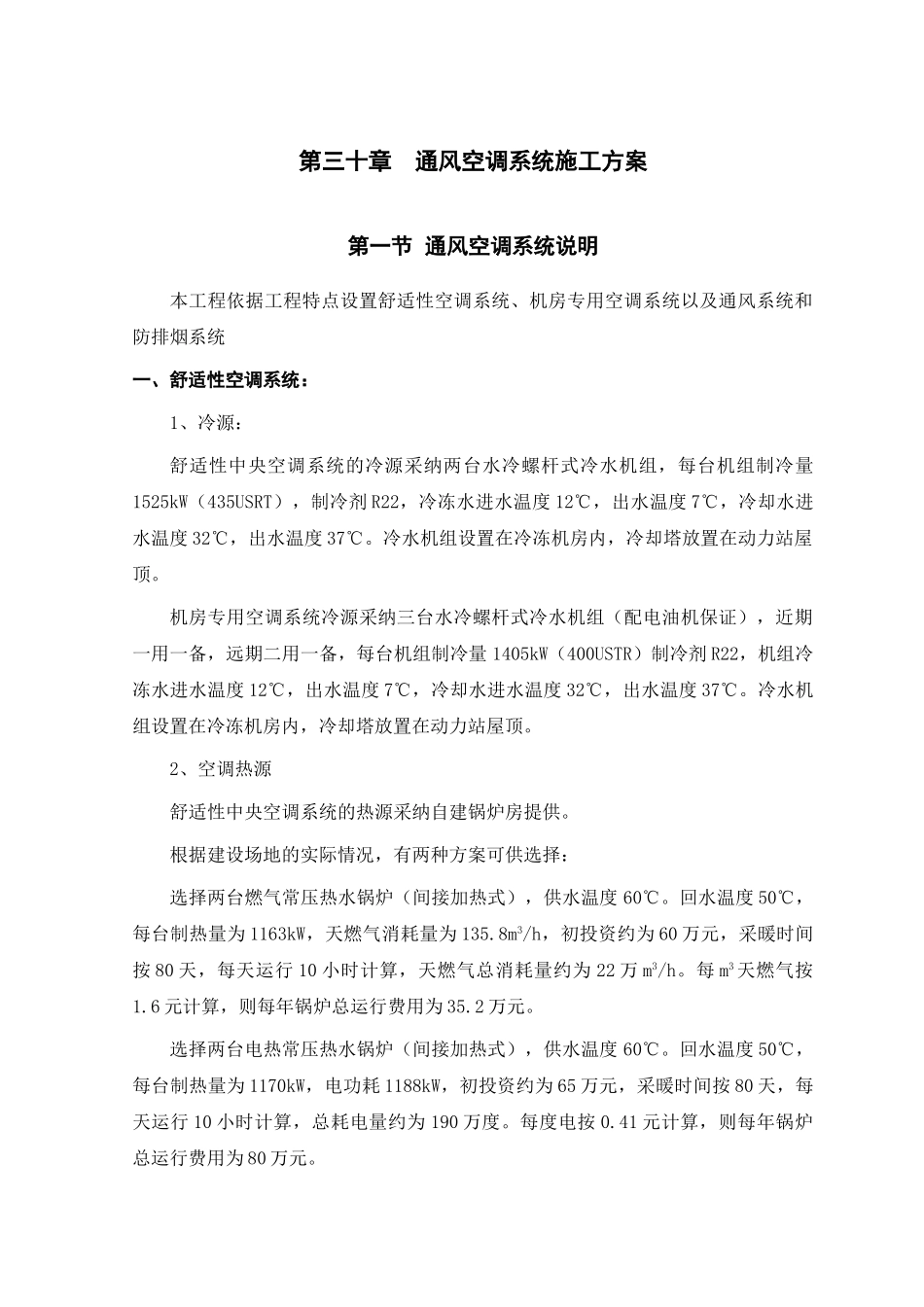

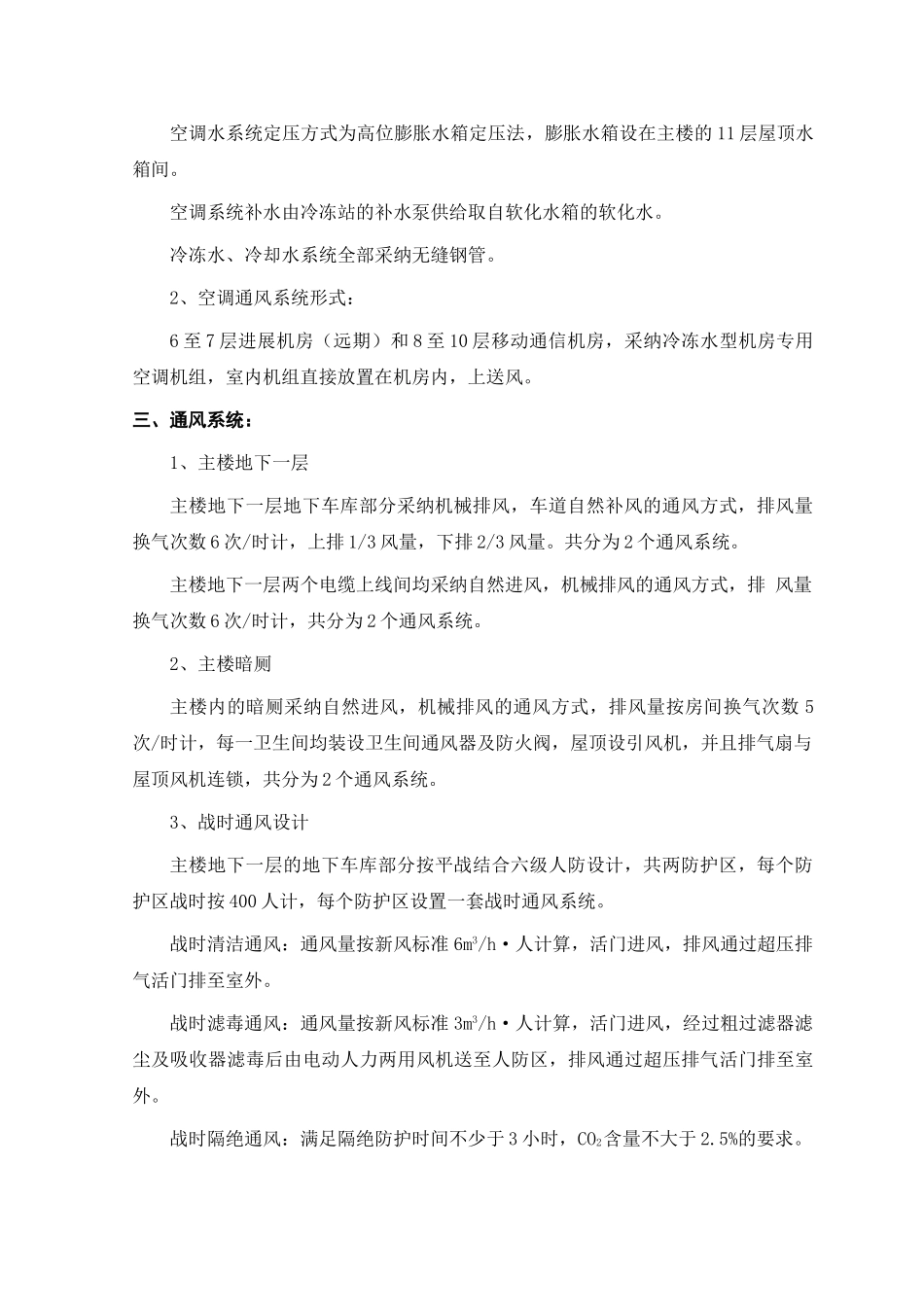

第三十章 通风空调系统施工方案第一节 通风空调系统说明本工程依据工程特点设置舒适性空调系统、机房专用空调系统以及通风系统和防排烟系统一、舒适性空调系统：1、冷源：舒适性中央空调系统的冷源采纳两台水冷螺杆式冷水机组，每台机组制冷量1525kW（435USRT），制冷剂 R22，冷冻水进水温度 12℃，出水温度 7℃，冷却水进水温度 32℃，出水温度 37℃。冷水机组设置在冷冻机房内，冷却塔放置在动力站屋顶。机房专用空调系统冷源采纳三台水冷螺杆式冷水机组（配电油机保证），近期一用一备，远期二用一备，每台机组制冷量 1405kW（400USTR）制冷剂 R22，机组冷冻水进水温度 12℃，出水温度 7℃，冷却水进水温度 32℃，出水温度 37℃。冷水机组设置在冷冻机房内，冷却塔放置在动力站屋顶。2、空调热源舒适性中央空调系统的热源采纳自建锅炉房提供。根据建设场地的实际情况，有两种方案可供选择：选择两台燃气常压热水锅炉（间接加热式），供水温度 60℃。回水温度 50℃，每台制热量为 1163kW，天燃气消耗量为 135.8m3/h，初投资约为 60 万元，采暖时间按 80 天，每天运行 10 小时计算，天燃气总消耗量约为 22 万 m3/h。每 m3天燃气按1.6 元计算，则每年锅炉总运行费用为 35.2 万元。选择两台电热常压热水锅炉（间接加热式），供水温度 60℃。回水温度 50℃，每台制热量为 1170kW，电功耗 1188kW，初投资约为 65 万元，采暖时间按 80 天，每天运行 10 小时计算，总耗电量约为 190 万度。每度电按 0.41 元计算，则每年锅炉总运行费用为 80 万元。两种方案初投资大致相同，运行费用采纳电热常压热水锅炉较高。但是，考虑到电锅炉具有洁净高效、无噪音、安装操作间捷等优点，并尊重建设单位的建设需求的前提下，本次设计拟选用两台电热常压热水锅炉（间接加热式）为冬季空调热源。3、空调通风系统形式：主楼 1 至 4 层业务管理用房、主楼 5 层一般工艺用房和 6 至 7 层进展机房（近期）、以及大客户服务中心均采纳舒适性中央空调系统。根据空调房间的实际情况选择末端设备采纳组合式空气调节机组或风机盘管+新风机组。风管采纳镀锌钢板制作。风管穿越防火分区处，空调机房隔墙处设防火阀。风管穿越变形缝处的两侧设防火阀。风管保温材料采纳橡塑保温材料，穿过防火墙和变形缝的风管两侧各 2.00m 范围内采纳超细玻璃棉保温4、空调水系统形式采纳单级泵变流量闭式同程机械循环系统，整个工程竖...
