第31章给排水系统施工方案

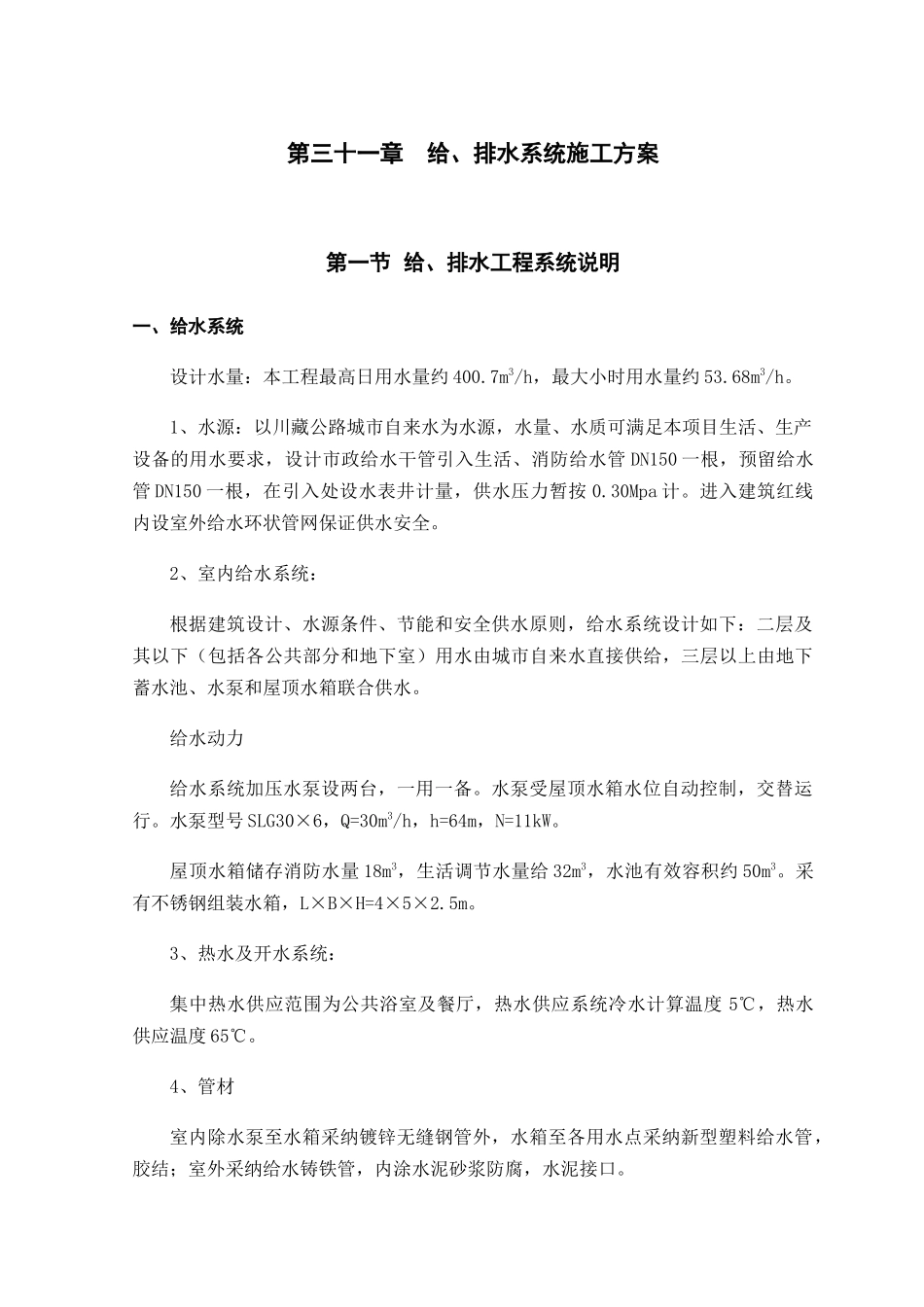

第三十一章 给、排水系统施工方案第一节 给、排水工程系统说明一、给水系统设计水量：本工程最高日用水量约 400.7m3/h，最大小时用水量约 53.68m3/h。1、水源：以川藏公路城市自来水为水源，水量、水质可满足本项目生活、生产设备的用水要求，设计市政给水干管引入生活、消防给水管 DN150 一根，预留给水管 DN150 一根，在引入处设水表井计量，供水压力暂按 0.30Mpa 计。进入建筑红线内设室外给水环状管网保证供水安全。2、室内给水系统：根据建筑设计、水源条件、节能和安全供水原则，给水系统设计如下：二层及其以下（包括各公共部分和地下室）用水由城市自来水直接供给，三层以上由地下蓄水池、水泵和屋顶水箱联合供水。给水动力给水系统加压水泵设两台，一用一备。水泵受屋顶水箱水位自动控制，交替运行。水泵型号 SLG30×6，Q=30m3/h，h=64m，N=11kW。屋顶水箱储存消防水量 18m3，生活调节水量给 32m3，水池有效容积约 50m3。采有不锈钢组装水箱，L×B×H=4×5×2.5m。3、热水及开水系统：集中热水供应范围为公共浴室及餐厅，热水供应系统冷水计算温度 5℃，热水供应温度 65℃。4、管材室内除水泵至水箱采纳镀锌无缝钢管外，水箱至各用水点采纳新型塑料给水管，胶结；室外采纳给水铸铁管，内涂水泥砂浆防腐，水泥接口。二、排水系统室内外雨、污、废水采纳分流制。其中粪便污水经化粪池、洗车污水经沉淀池简易处理后与废水合流排入市政污水管道。空调冷凝水单独排至室外雨水管道。排水方式室内地面±0.000m 以上采纳重力流排除。地下室雨水、污水分别由排水沟汇合后，用污水潜水泵提升排除。水泵受集水坑水位自动控制。潜水泵型号 WQK30-18-4.0，Q=30m3/h，H=18m，P=4.0kW。三、雨水系统大厦屋面雨水为内排水系统。屋面设置雨水斗，通过立管排入室外雨水检查井。室外地面雨水由雨水口汇流后，排至雨水检查井，雨水检查井由管道系统连接排入市政雨水管道。雨水汇水面积约 39400m2，设一个雨水排出口。管材：室内重力流污水管采纳柔性排水铸铁管。室内雨水管、压力排水管采纳镀锌无缝钢管，焊接或法兰连接。室外污水、雨水管采纳钢筋混凝土管，水泥砂浆接口。第二节 给、排水系统安装通则所有材料进场时应对品种、规格、外观等验收。包装应完好，表面应无划痕及外力冲击破损。管道穿越地下室外墙，一律预埋钢性或柔性防水套管，套管比进户管本身大两号；穿越楼板或剪力墙时，一般均预留孔洞。管道穿越结构伸缩缝、抗震缝时...
