第3章-建筑内部给水系统的水力计算

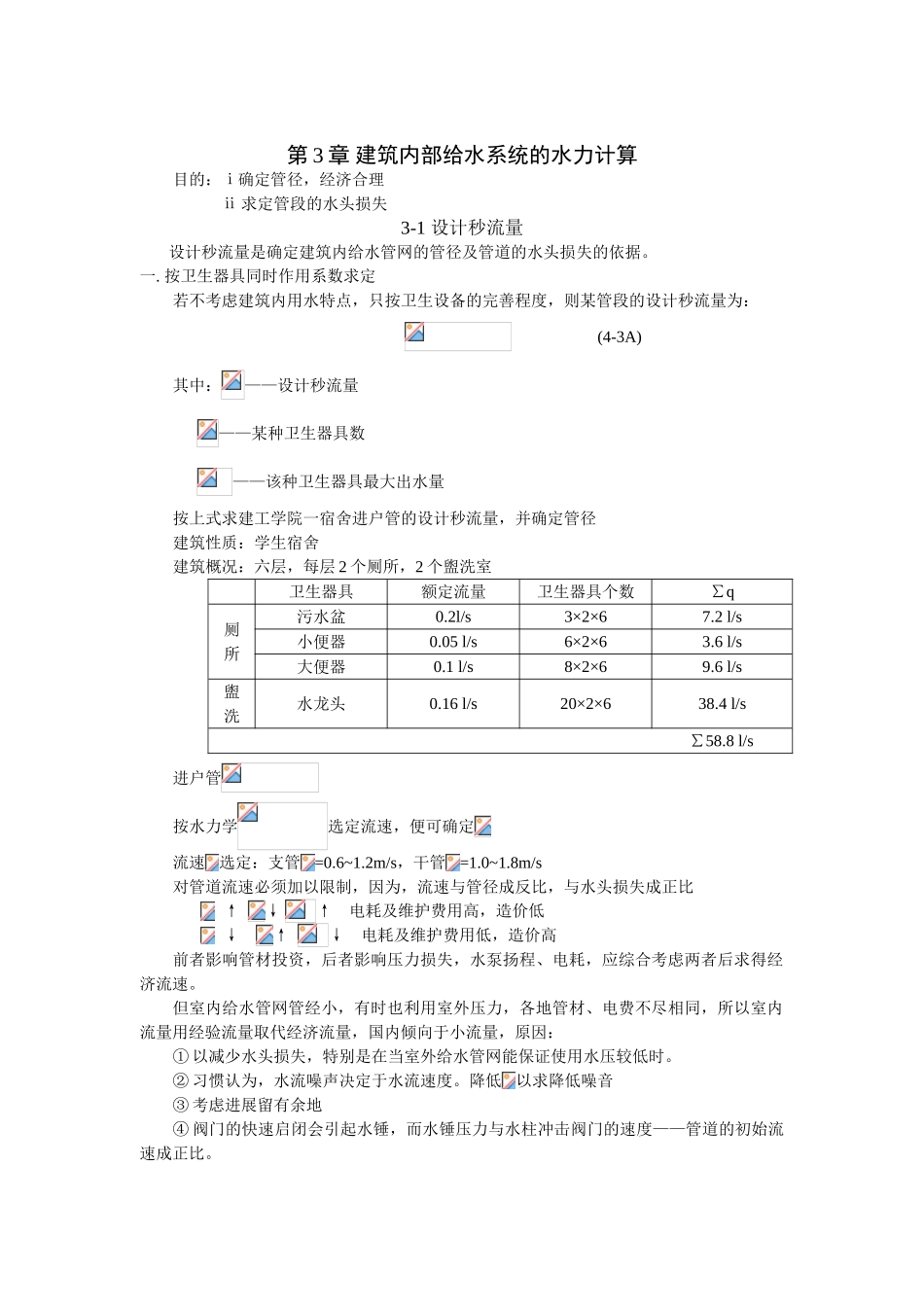

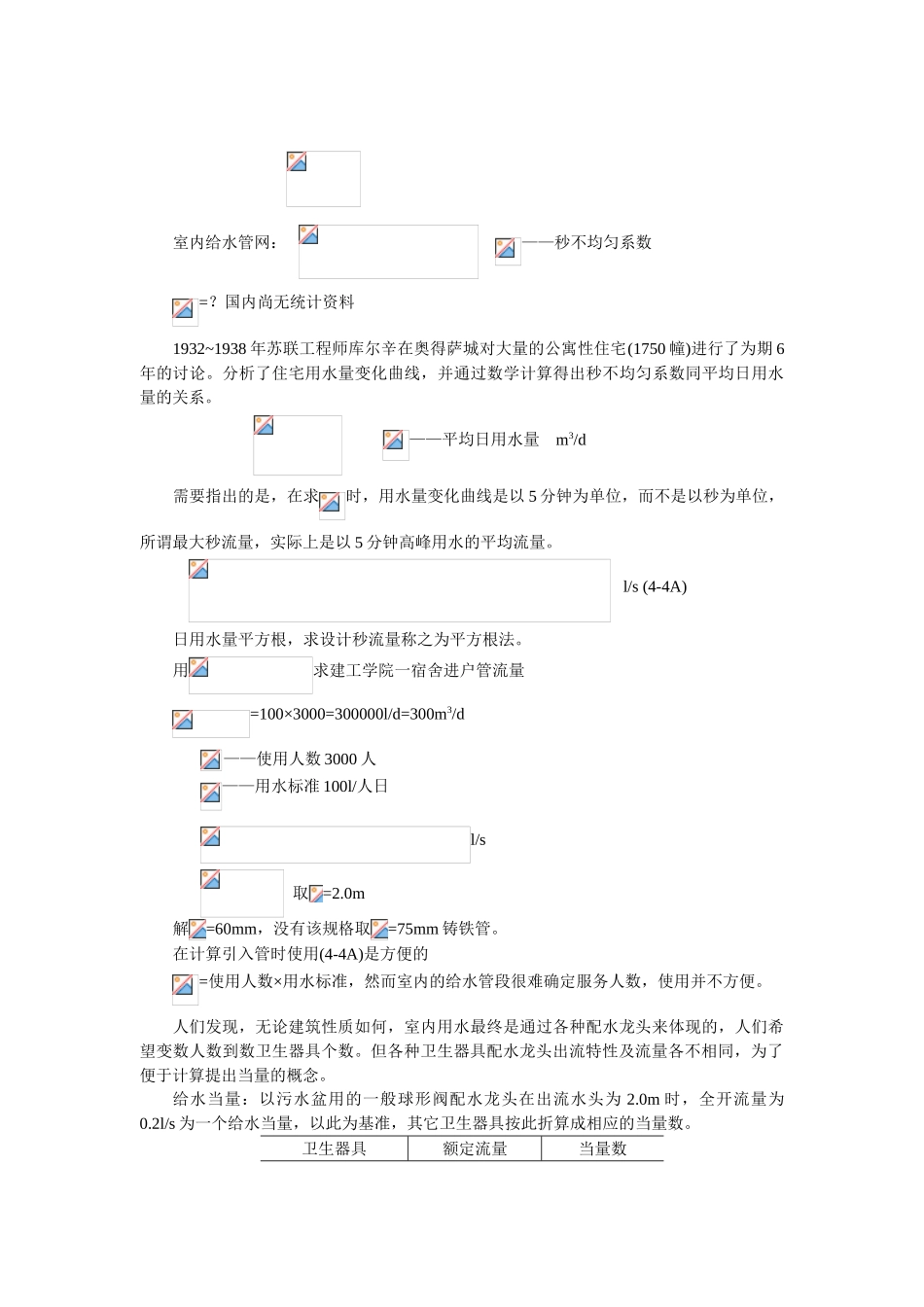

第 3 章 建筑内部给水系统的水力计算目的：ⅰ确定管径，经济合理 ⅱ 求定管段的水头损失3-1 设计秒流量设计秒流量是确定建筑内给水管网的管径及管道的水头损失的依据。一. 按卫生器具同时作用系数求定若不考虑建筑内用水特点，只按卫生设备的完善程度，则某管段的设计秒流量为： (4-3A) 其中：——设计秒流量 ——某种卫生器具数 ——该种卫生器具最大出水量按上式求建工学院一宿舍进户管的设计秒流量，并确定管径建筑性质：学生宿舍建筑概况：六层，每层 2 个厕所，2 个盥洗室卫生器具额定流量卫生器具个数∑q厕所污水盆0.2l/s3×2×67.2 l/s小便器0.05 l/s6×2×63.6 l/s大便器0.1 l/s8×2×69.6 l/s盥洗水龙头0.16 l/s20×2×638.4 l/s∑58.8 l/s进户管按水力学选定流速，便可确定流速选定：支管=0.6~1.2m/s，干管=1.0~1.8m/s对管道流速必须加以限制，因为，流速与管径成反比，与水头损失成正比↑ ↓ ↑ 电耗及维护费用高，造价低↓ ↑ ↓ 电耗及维护费用低，造价高前者影响管材投资，后者影响压力损失，水泵扬程、电耗，应综合考虑两者后求得经济流速。但室内给水管网管经小，有时也利用室外压力，各地管材、电费不尽相同，所以室内流量用经验流量取代经济流量，国内倾向于小流量，原因：① 以减少水头损失，特别是在当室外给水管网能保证使用水压较低时。② 习惯认为，水流噪声决定于水流速度。降低以求降低噪音③ 考虑进展留有余地④ 阀门的快速启闭会引起水锤，而水锤压力与水柱冲击阀门的速度——管道的初始流速成正比。国家法律规范推举生活给水 支管=0.6~1.2m/s，干管=1.0~1.8m/s而=2.0m/s，解：0.1936m=193.6mm=200mm经查，实际进户管径 75mm，差异的出现说明在计算的过程中脱离了用水实际，属于极限状态，即在同一时刻，240 个水龙头，96 个大便器水箱同时作用。同时作用指卫生器具、配水龙头同时开启，故不同于同时使用。卫生器具数量越多，同时开启的可能性越小，上述计算不符合用水实际，故对公式进行修正：① 引入不同类型卫生器具同时作用百分数 b1② 引入同类型卫生器具同时作用百分数 b2③ 引入卫生器具出流特性不同流量降低百分数 Cg引入 b1、b2的合理性是明显的，因为建筑内同类与不同类卫生器具 100%同时作用的可能性小。引入 Cg是考虑到各种配水龙头配水情况不同，一般说来，龙头的流量随龙头开启而增加，如下图，即使是两个龙头在同时作用，但配水过程中起始和终了完全吻合...
