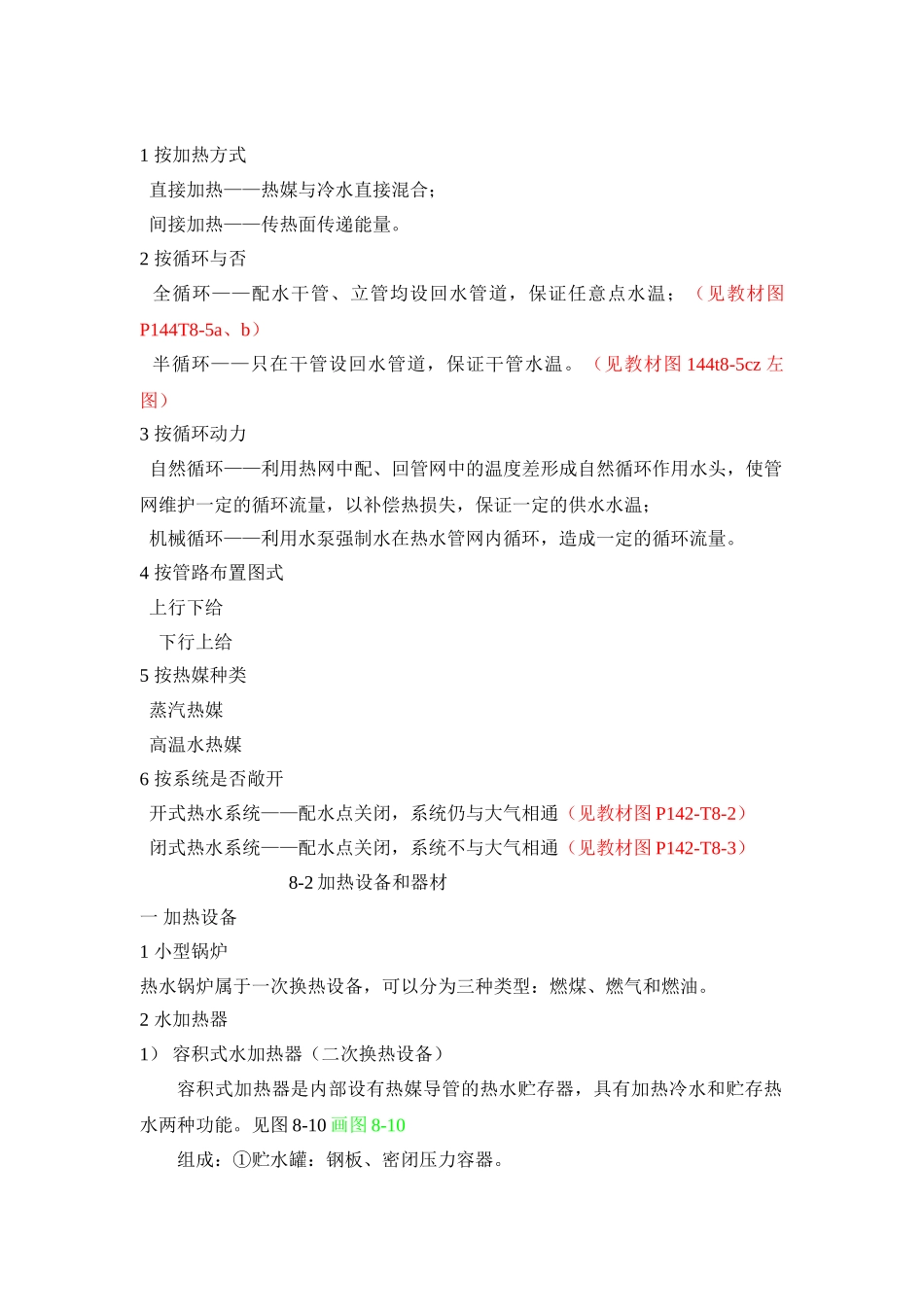

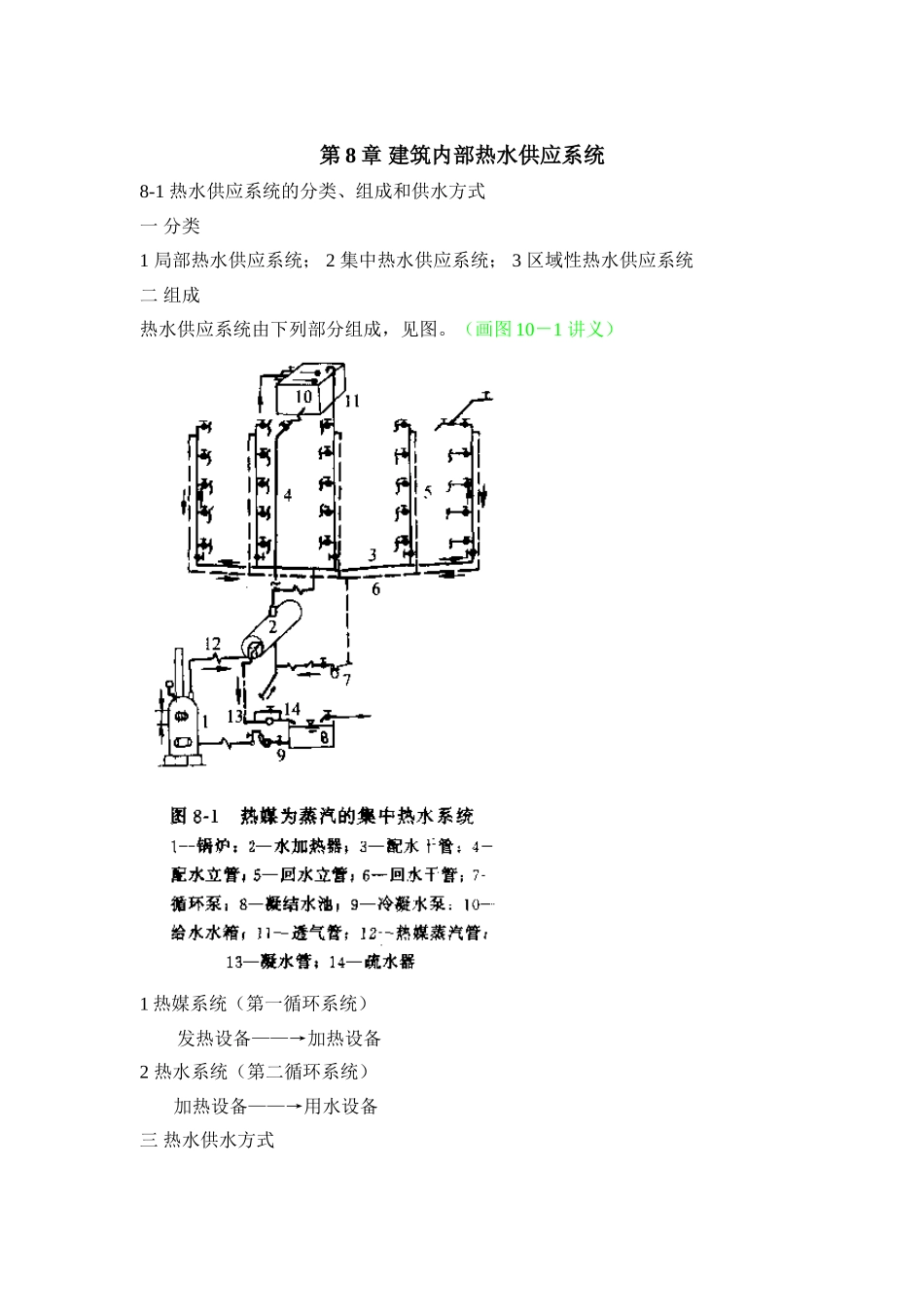

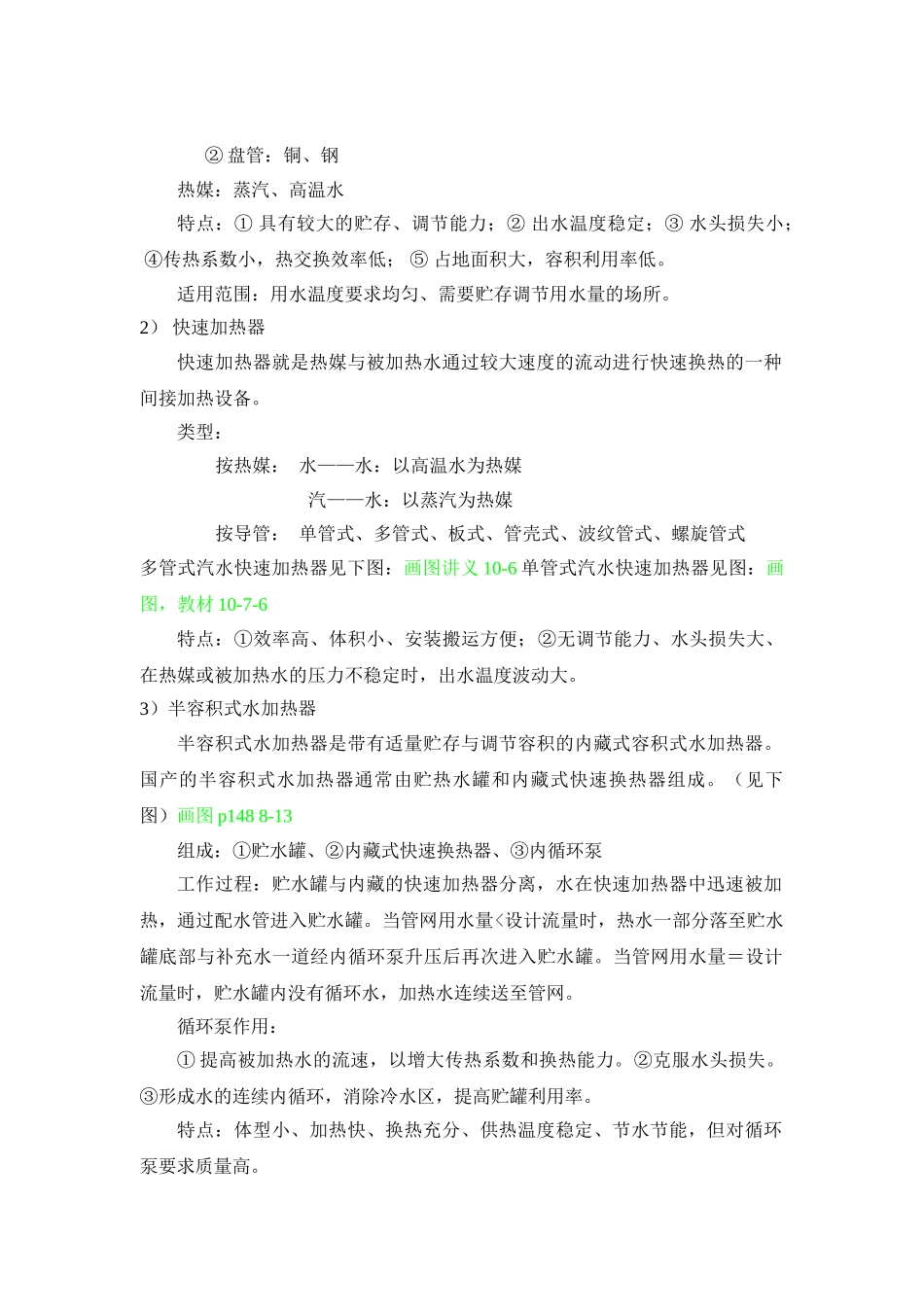

第 8 章 建筑内部热水供应系统8-1 热水供应系统的分类、组成和供水方式一 分类1 局部热水供应系统； 2 集中热水供应系统； 3 区域性热水供应系统二 组成热水供应系统由下列部分组成，见图。（画图 10－1 讲义）1 热媒系统（第一循环系统）发热设备——→加热设备2 热水系统（第二循环系统）加热设备——→用水设备三 热水供水方式1 按加热方式 直接加热——热媒与冷水直接混合； 间接加热——传热面传递能量。2 按循环与否 全循环——配水干管、立管均设回水管道，保证任意点水温；（见教材图P144T8-5a、b） 半循环——只在干管设回水管道，保证干管水温。（见教材图 144t8-5cz 左图）3 按循环动力 自然循环——利用热网中配、回管网中的温度差形成自然循环作用水头，使管网维护一定的循环流量，以补偿热损失，保证一定的供水水温； 机械循环——利用水泵强制水在热水管网内循环，造成一定的循环流量。4 按管路布置图式 上行下给下行上给5 按热媒种类 蒸汽热媒 高温水热媒6 按系统是否敞开 开式热水系统——配水点关闭，系统仍与大气相通（见教材图 P142-T8-2） 闭式热水系统——配水点关闭，系统不与大气相通（见教材图 P142-T8-3）8-2 加热设备和器材一 加热设备1 小型锅炉热水锅炉属于一次换热设备，可以分为三种类型：燃煤、燃气和燃油。2 水加热器1） 容积式水加热器（二次换热设备）容积式加热器是内部设有热媒导管的热水贮存器，具有加热冷水和贮存热水两种功能。见图 8-10 画图 8-10组成：①贮水罐：钢板、密闭压力容器。 ② 盘管：铜、钢热媒：蒸汽、高温水特点：① 具有较大的贮存、调节能力；② 出水温度稳定；③ 水头损失小； ④传热系数小，热交换效率低； ⑤ 占地面积大，容积利用率低。适用范围：用水温度要求均匀、需要贮存调节用水量的场所。2） 快速加热器快速加热器就是热媒与被加热水通过较大速度的流动进行快速换热的一种间接加热设备。类型：按热媒： 水——水：以高温水为热媒汽——水：以蒸汽为热媒按导管： 单管式、多管式、板式、管壳式、波纹管式、螺旋管式多管式汽水快速加热器见下图：画图讲义 10-6 单管式汽水快速加热器见图：画图，教材 10-7-6特点：①效率高、体积小、安装搬运方便；②无调节能力、水头损失大、在热媒或被加热水的压力不稳定时，出水温度波动大。3）半容积式水加热器半容积式水加热器是带有适量贮存与调节容积的内藏式容积式水加热器...
