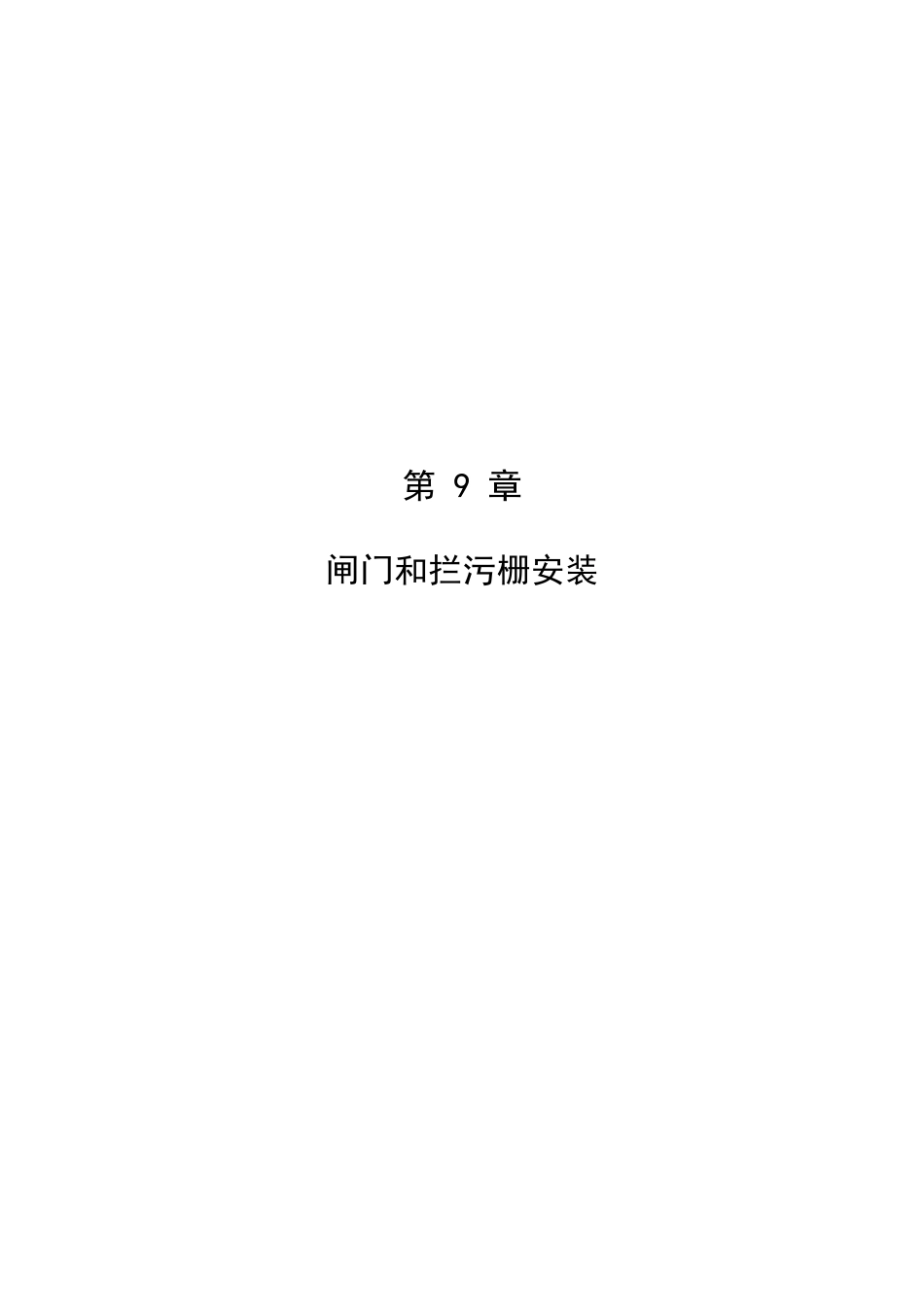

第9章--闸门和拦污栅

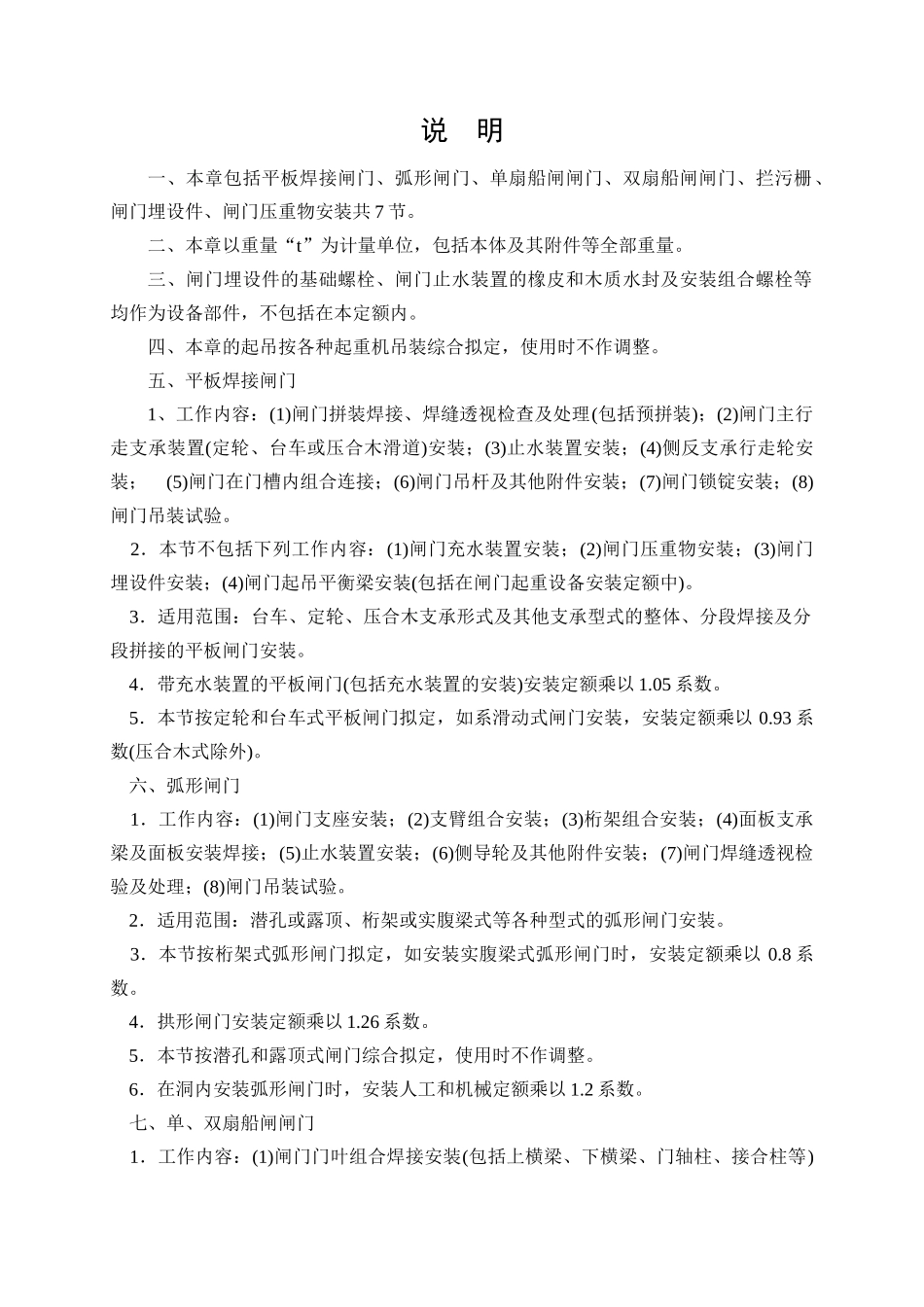

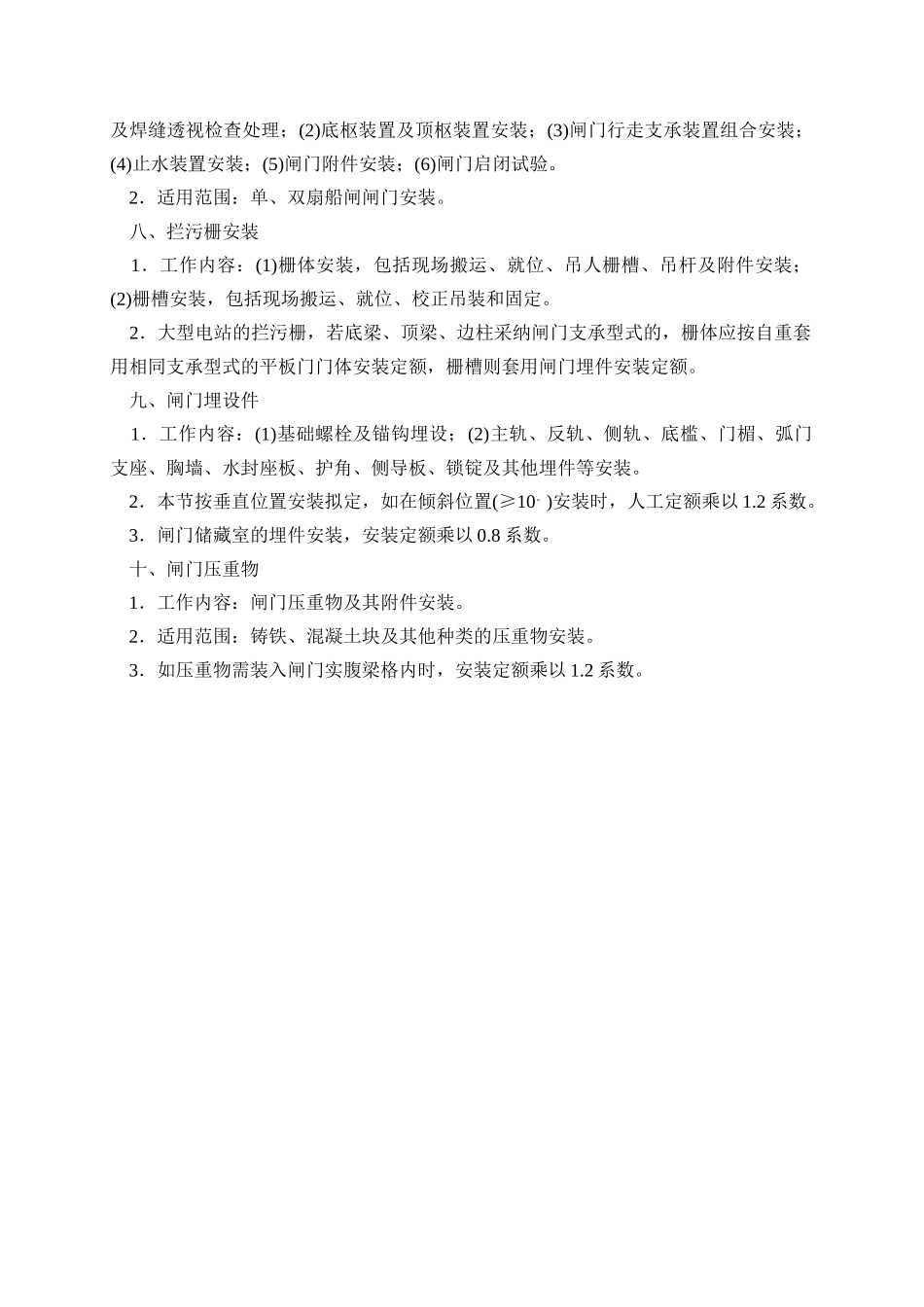

第 9 章 闸门和拦污栅安装说 明一、本章包括平板焊接闸门、弧形闸门、单扇船闸闸门、双扇船闸闸门、拦污栅、闸门埋设件、闸门压重物安装共 7 节。二、本章以重量“t”为计量单位，包括本体及其附件等全部重量。三、闸门埋设件的基础螺栓、闸门止水装置的橡皮和木质水封及安装组合螺栓等均作为设备部件，不包括在本定额内。四、本章的起吊按各种起重机吊装综合拟定，使用时不作调整。五、平板焊接闸门1、工作内容：(1)闸门拼装焊接、焊缝透视检查及处理(包括预拼装)；(2)闸门主行走支承装置(定轮、台车或压合木滑道)安装；(3)止水装置安装；(4)侧反支承行走轮安装； (5)闸门在门槽内组合连接；(6)闸门吊杆及其他附件安装；(7)闸门锁锭安装；(8)闸门吊装试验。 2．本节不包括下列工作内容：(1)闸门充水装置安装；(2)闸门压重物安装；(3)闸门埋设件安装；(4)闸门起吊平衡梁安装(包括在闸门起重设备安装定额中)。 3．适用范围：台车、定轮、压合木支承形式及其他支承型式的整体、分段焊接及分段拼接的平板闸门安装。 4．带充水装置的平板闸门(包括充水装置的安装)安装定额乘以 1.05 系数。 5．本节按定轮和台车式平板闸门拟定，如系滑动式闸门安装，安装定额乘以 0.93 系数(压合木式除外)。 六、弧形闸门 1．工作内容：(1)闸门支座安装；(2)支臂组合安装；(3)桁架组合安装；(4)面板支承梁及面板安装焊接；(5)止水装置安装；(6)侧导轮及其他附件安装；(7)闸门焊缝透视检验及处理；(8)闸门吊装试验。 2．适用范围：潜孔或露顶、桁架或实腹梁式等各种型式的弧形闸门安装。 3．本节按桁架式弧形闸门拟定，如安装实腹梁式弧形闸门时，安装定额乘以 0.8 系数。 4．拱形闸门安装定额乘以 1.26 系数。 5．本节按潜孔和露顶式闸门综合拟定，使用时不作调整。 6．在洞内安装弧形闸门时，安装人工和机械定额乘以 1.2 系数。 七、单、双扇船闸闸门 1．工作内容：(1)闸门门叶组合焊接安装(包括上横梁、下横梁、门轴柱、接合柱等)及焊缝透视检查处理；(2)底枢装置及顶枢装置安装；(3)闸门行走支承装置组合安装；(4)止水装置安装；(5)闸门附件安装；(6)闸门启闭试验。 2．适用范围：单、双扇船闸闸门安装。 八、拦污栅安装 1．工作内容：(1)栅体安装，包括现场搬运、就位、吊人栅槽、吊杆及附件安装； (2)栅槽安装，包括现场搬运、就位、校正吊装和固定。 2．大型电站的拦污栅，若底梁、顶梁、边柱采纳闸门支承型式的，栅体应按自...
