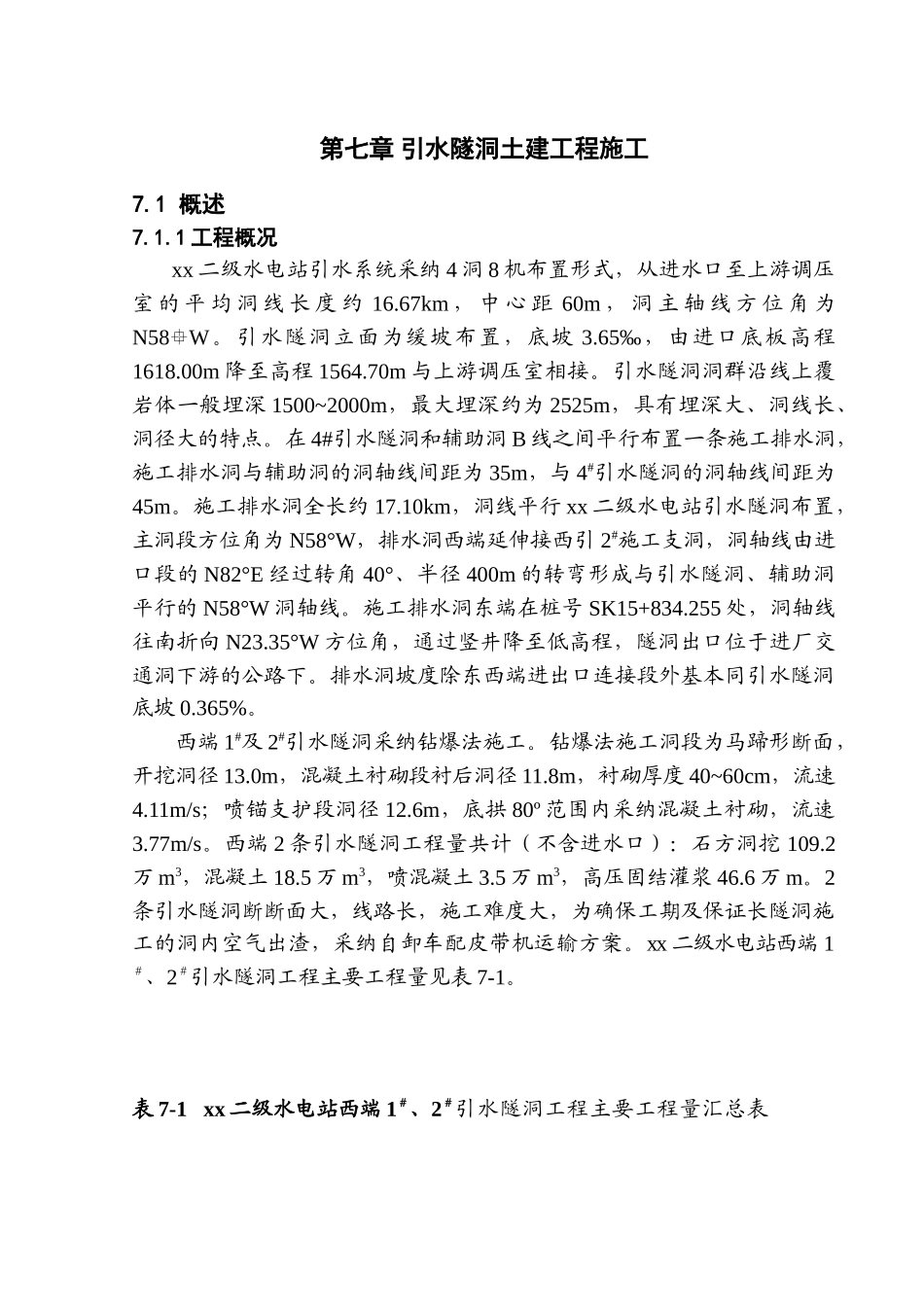

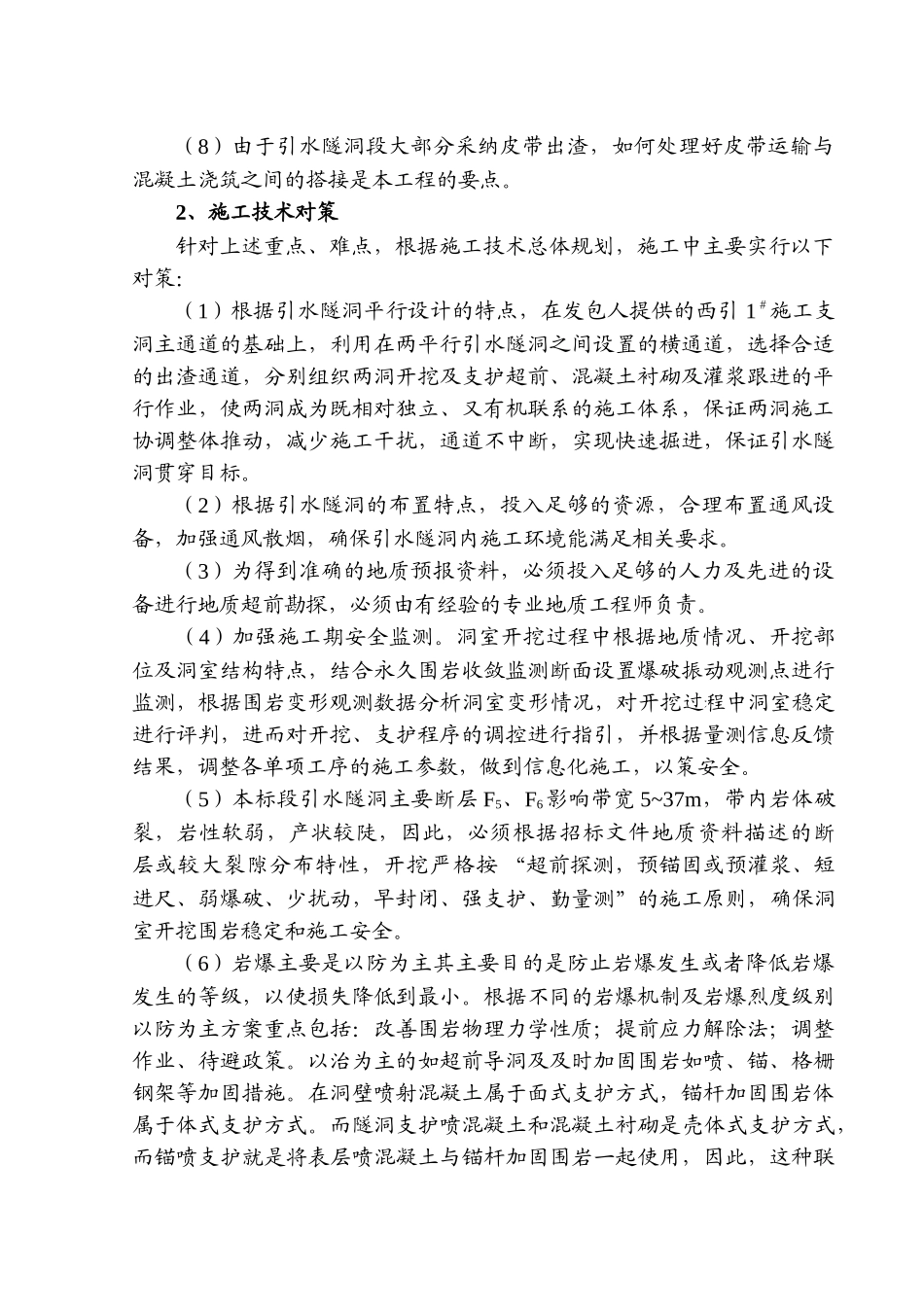

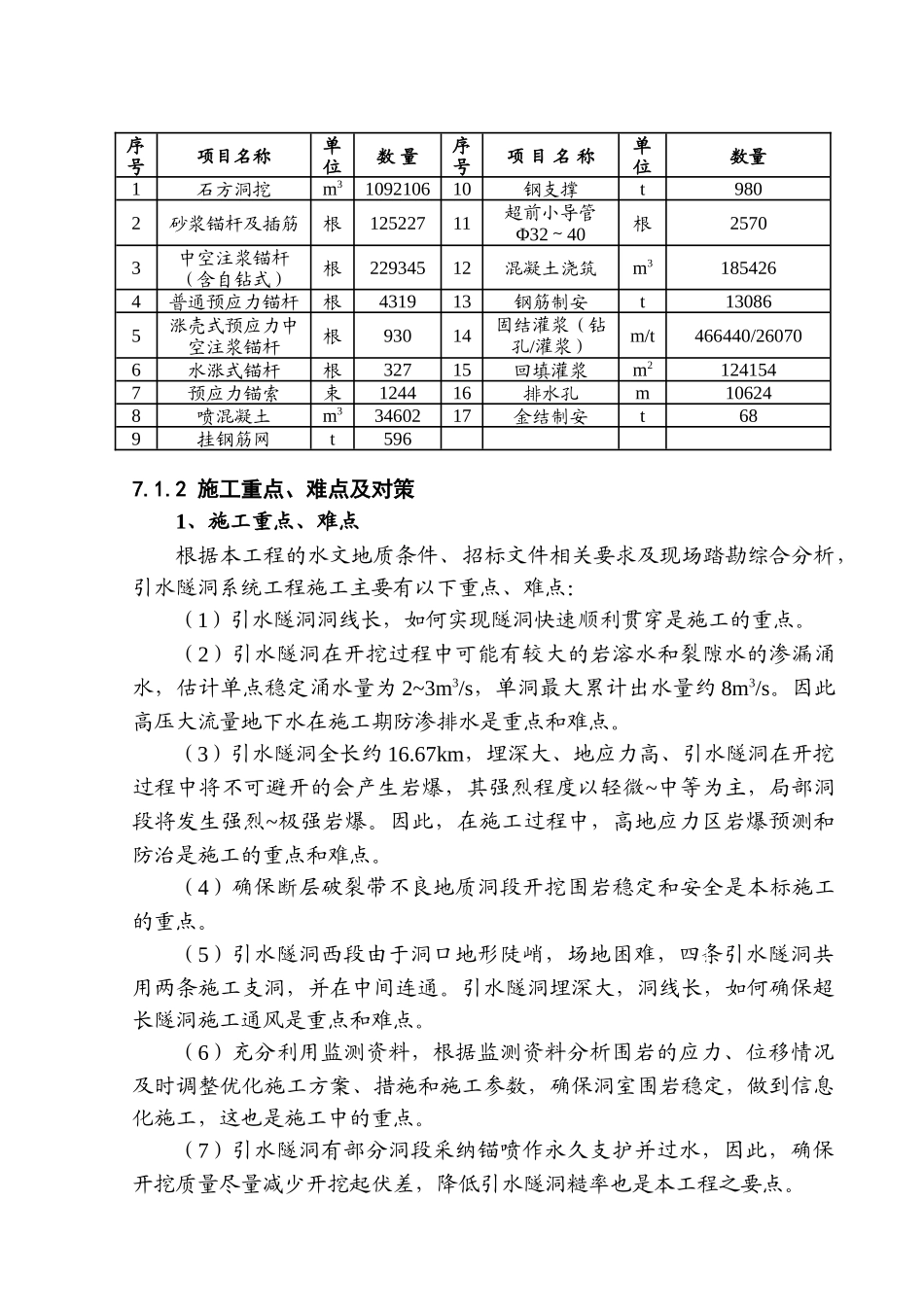

第七章 引水隧洞土建工程施工7.1 概述7.1.1 工程概况xx 二级水电站引水系统采纳 4 洞 8 机布置形式，从进水口至上游调压室 的 平 均 洞 线 长 度 约 16.67km ， 中 心 距 60m ， 洞 主 轴 线 方 位 角 为N58W。引水隧洞立面为缓坡布置，底坡 3.65‰，由进口底板高程1618.00m 降至高程 1564.70m 与上游调压室相接。引水隧洞洞群沿线上覆岩体一般埋深 1500~2000m，最大埋深约为 2525m，具有埋深大、洞线长、洞径大的特点。在 4#引水隧洞和辅助洞 B 线之间平行布置一条施工排水洞，施工排水洞与辅助洞的洞轴线间距为 35m，与 4#引水隧洞的洞轴线间距为45m。施工排水洞全长约 17.10km，洞线平行 xx 二级水电站引水隧洞布置，主洞段方位角为 N58°W，排水洞西端延伸接西引 2#施工支洞，洞轴线由进口段的 N82°E 经过转角 40°、半径 400m 的转弯形成与引水隧洞、辅助洞平行的 N58°W 洞轴线。施工排水洞东端在桩号 SK15+834.255 处，洞轴线往南折向 N23.35°W 方位角，通过竖井降至低高程，隧洞出口位于进厂交通洞下游的公路下。排水洞坡度除东西端进出口连接段外基本同引水隧洞底坡 0.365%。西端 1#及 2#引水隧洞采纳钻爆法施工。钻爆法施工洞段为马蹄形断面，开挖洞径 13.0m，混凝土衬砌段衬后洞径 11.8m，衬砌厚度 40~60cm，流速4.11m/s；喷锚支护段洞径 12.6m，底拱 80º 范围内采纳混凝土衬砌，流速3.77m/s。西端 2 条引水隧洞工程量共计（不含进水口）：石方洞挖 109.2万 m3，混凝土 18.5 万 m3，喷混凝土 3.5 万 m3，高压固结灌浆 46.6 万 m。2条引水隧洞断断面大，线路长，施工难度大，为确保工期及保证长隧洞施工的洞内空气出渣，采纳自卸车配皮带机运输方案。xx 二级水电站西端 1＃、2＃引水隧洞工程主要工程量见表 7-1。表 7-1 xx 二级水电站西端 1＃、2＃引水隧洞工程主要工程量汇总表序号项目名称单位数 量序号项 目 名 称单位数量1石方洞挖m3109210610钢支撑t9802砂浆锚杆及插筋根12522711超前小导管Φ32～40根25703中空注浆锚杆（含自钻式）根22934512混凝土浇筑m31854264普通预应力锚杆根431913钢筋制安t130865涨壳式预应力中空注浆锚杆根93014固结灌浆（钻孔/灌浆）m/t466440/260706水涨式锚杆根32715回填灌浆m21241547预应力锚索束124416排水孔m106248喷混凝土m33460217金结制安t689挂钢筋网t5967.1.2 施工重点、难点及对策1、施工重...
