第七章钢结构测量施工方案

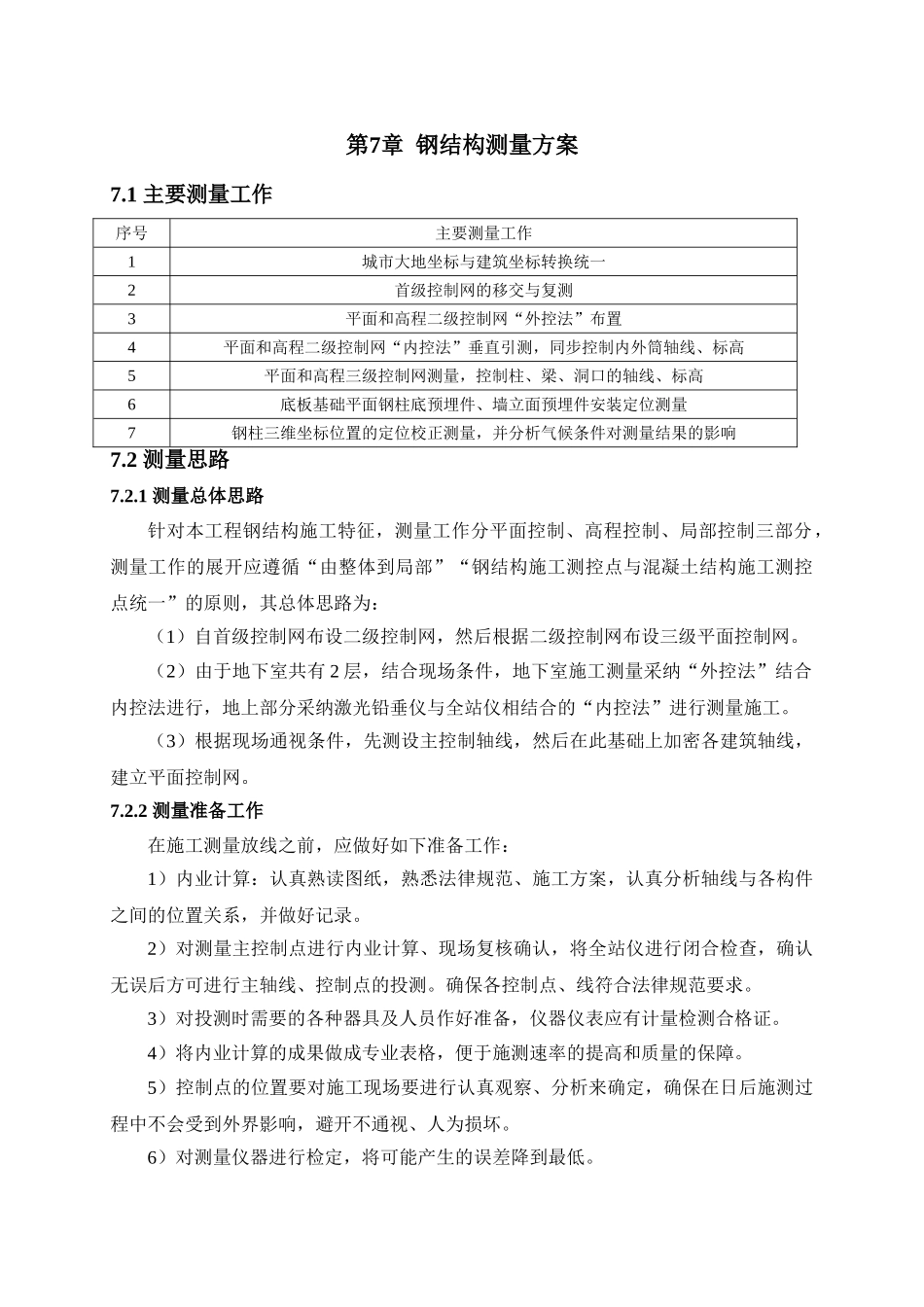

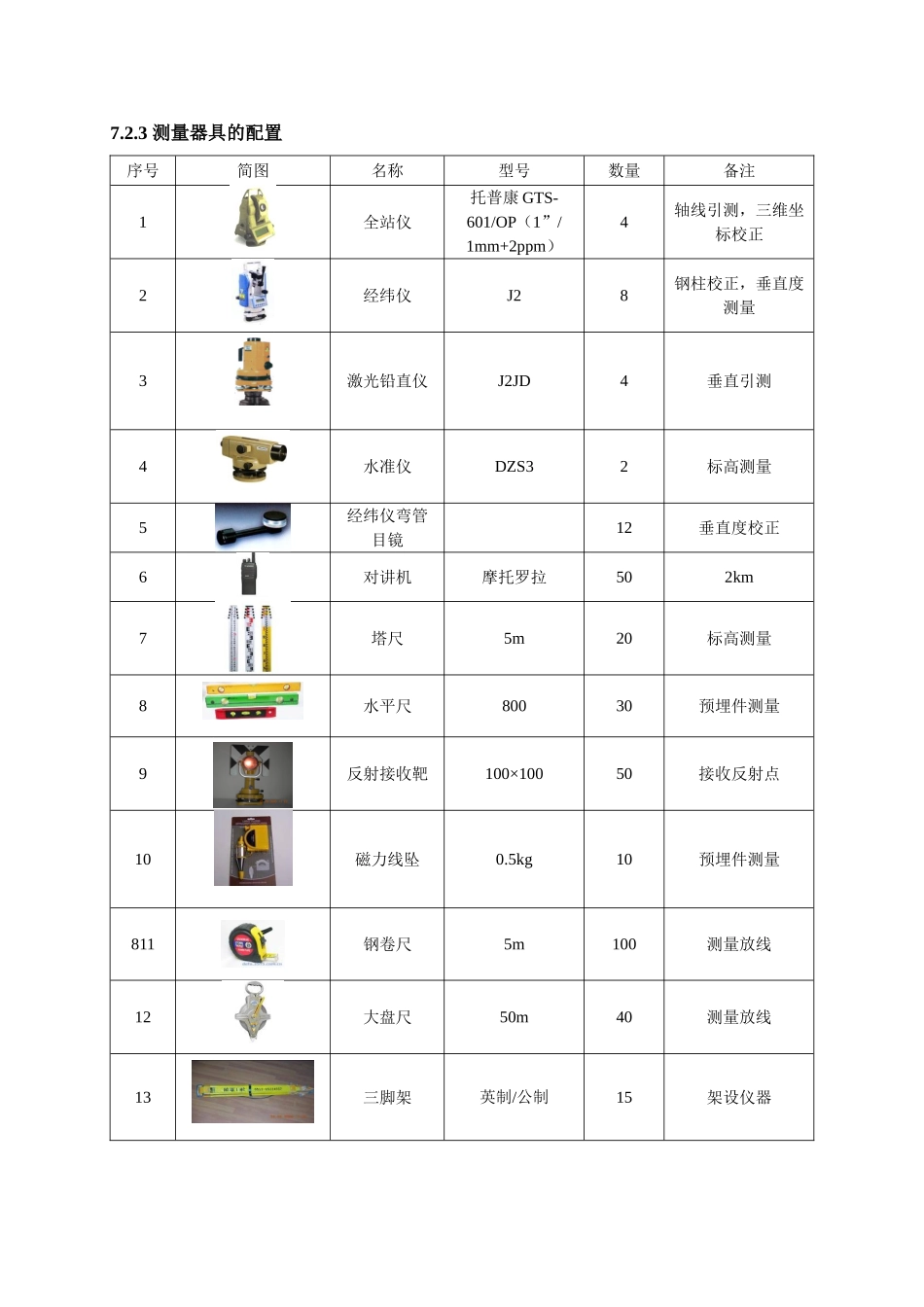

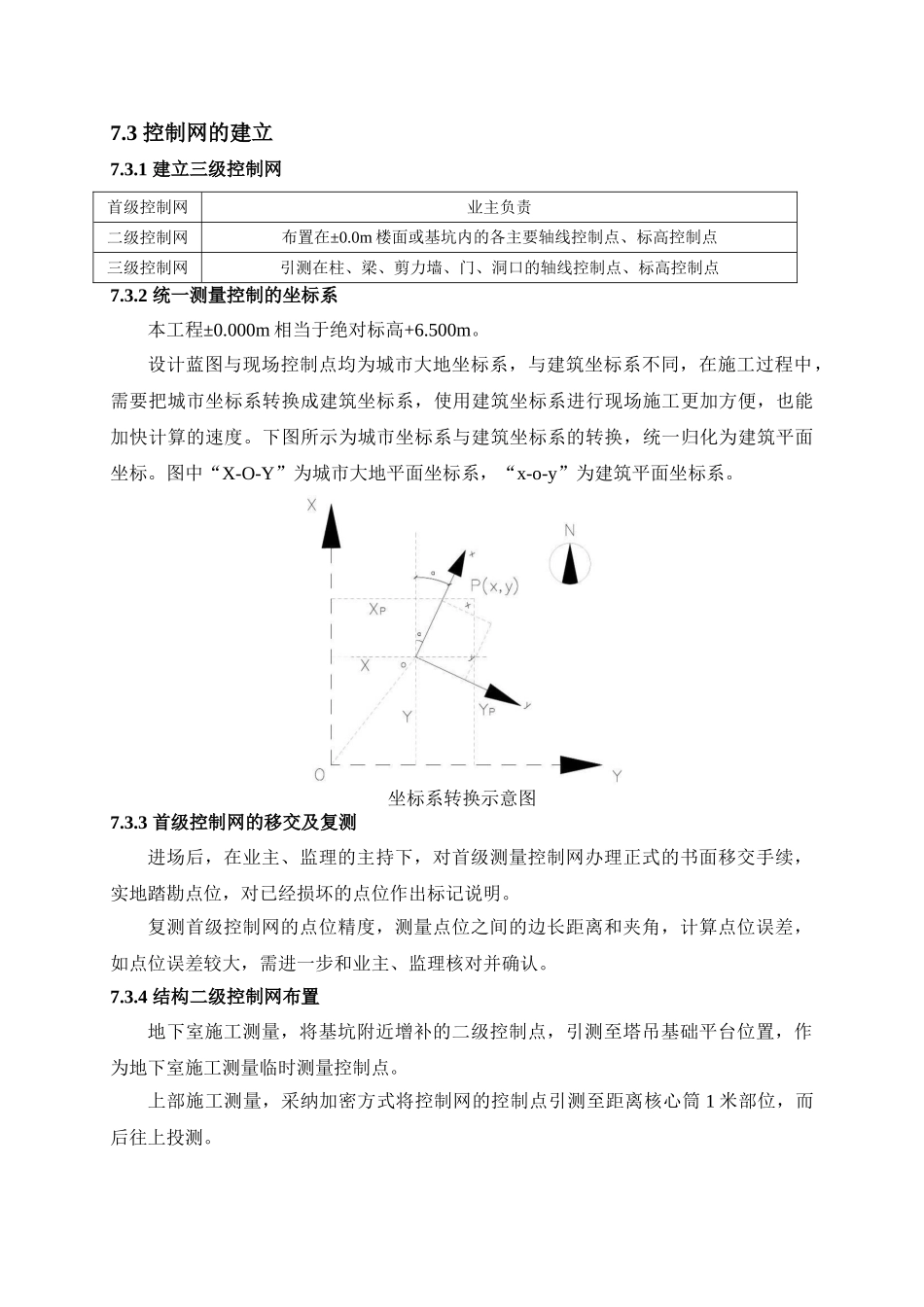

第7章 钢结构测量方案7.1 主要测量工作序号主要测量工作1城市大地坐标与建筑坐标转换统一2首级控制网的移交与复测3平面和高程二级控制网“外控法”布置4平面和高程二级控制网“内控法”垂直引测，同步控制内外筒轴线、标高5平面和高程三级控制网测量，控制柱、梁、洞口的轴线、标高6底板基础平面钢柱底预埋件、墙立面预埋件安装定位测量7钢柱三维坐标位置的定位校正测量，并分析气候条件对测量结果的影响7.2 测量思路7.2.1 测量总体思路针对本工程钢结构施工特征，测量工作分平面控制、高程控制、局部控制三部分，测量工作的展开应遵循“由整体到局部”“钢结构施工测控点与混凝土结构施工测控点统一”的原则，其总体思路为：（1）自首级控制网布设二级控制网，然后根据二级控制网布设三级平面控制网。（2）由于地下室共有 2 层，结合现场条件，地下室施工测量采纳“外控法”结合内控法进行，地上部分采纳激光铅垂仪与全站仪相结合的“内控法”进行测量施工。（3）根据现场通视条件，先测设主控制轴线，然后在此基础上加密各建筑轴线，建立平面控制网。7.2.2 测量准备工作在施工测量放线之前，应做好如下准备工作：1）内业计算：认真熟读图纸，熟悉法律规范、施工方案，认真分析轴线与各构件之间的位置关系，并做好记录。2）对测量主控制点进行内业计算、现场复核确认，将全站仪进行闭合检查，确认无误后方可进行主轴线、控制点的投测。确保各控制点、线符合法律规范要求。3）对投测时需要的各种器具及人员作好准备，仪器仪表应有计量检测合格证。4）将内业计算的成果做成专业表格，便于施测速率的提高和质量的保障。5）控制点的位置要对施工现场要进行认真观察、分析来确定，确保在日后施测过程中不会受到外界影响，避开不通视、人为损坏。6）对测量仪器进行检定，将可能产生的误差降到最低。7.2.3 测量器具的配置序号简图名称型号数量备注1全站仪托普康 GTS-601/OP（1”/1mm+2ppm）4轴线引测，三维坐标校正2经纬仪J28钢柱校正，垂直度测量3激光铅直仪J2JD4垂直引测4水准仪DZS32标高测量5经纬仪弯管目镜12垂直度校正6对讲机摩托罗拉502km7塔尺5m20标高测量8水平尺80030预埋件测量9反射接收靶100×10050接收反射点10磁力线坠0.5kg10预埋件测量811钢卷尺5m100测量放线12大盘尺50m40测量放线13三脚架英制/公制15架设仪器7.3 控制网的建立7.3.1 建立三级控制网首级控制网业主负责二级控制网布置在±0.0m 楼面或基坑内的各主要轴线控制点、...
