第三章结构设计计算

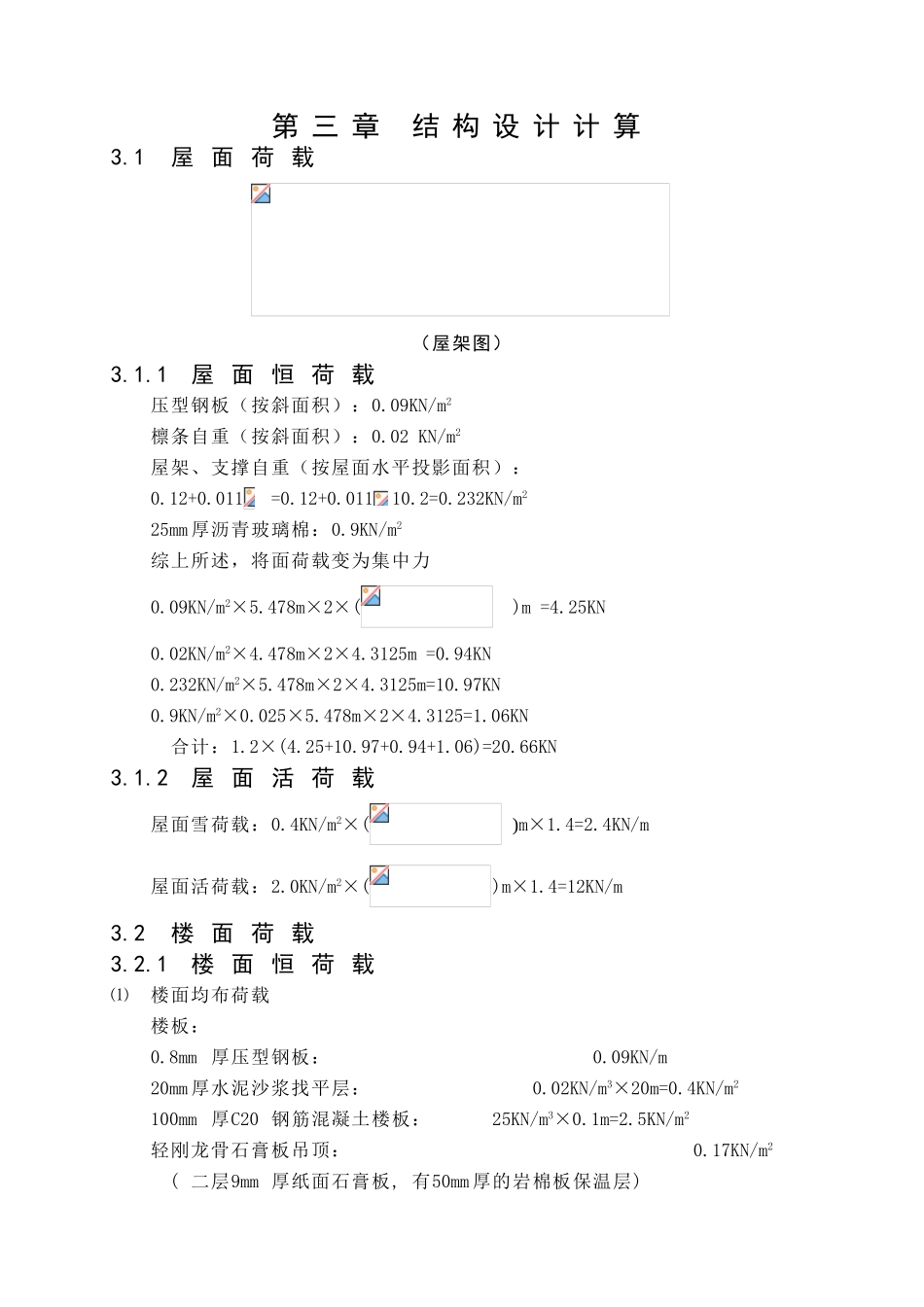

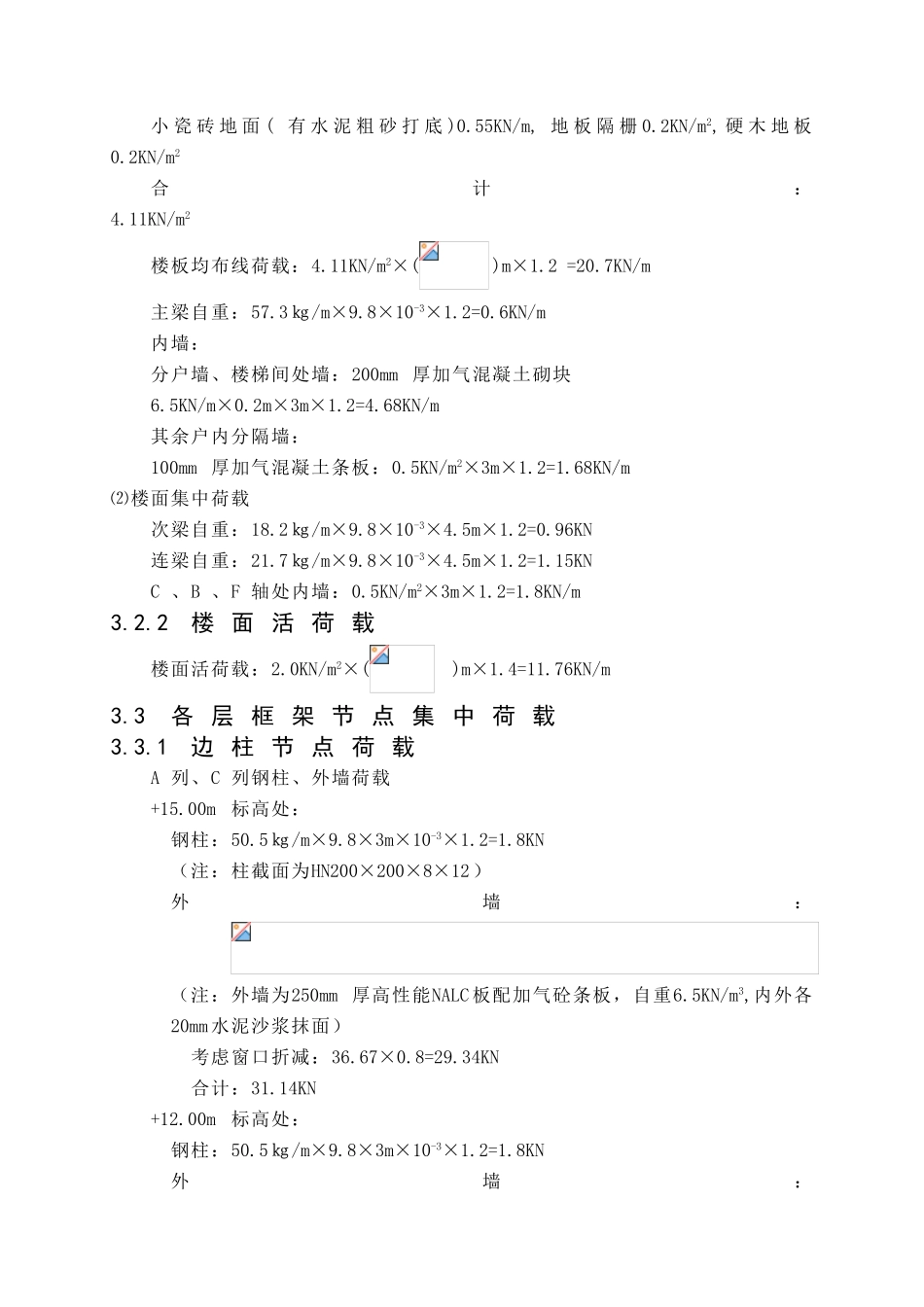

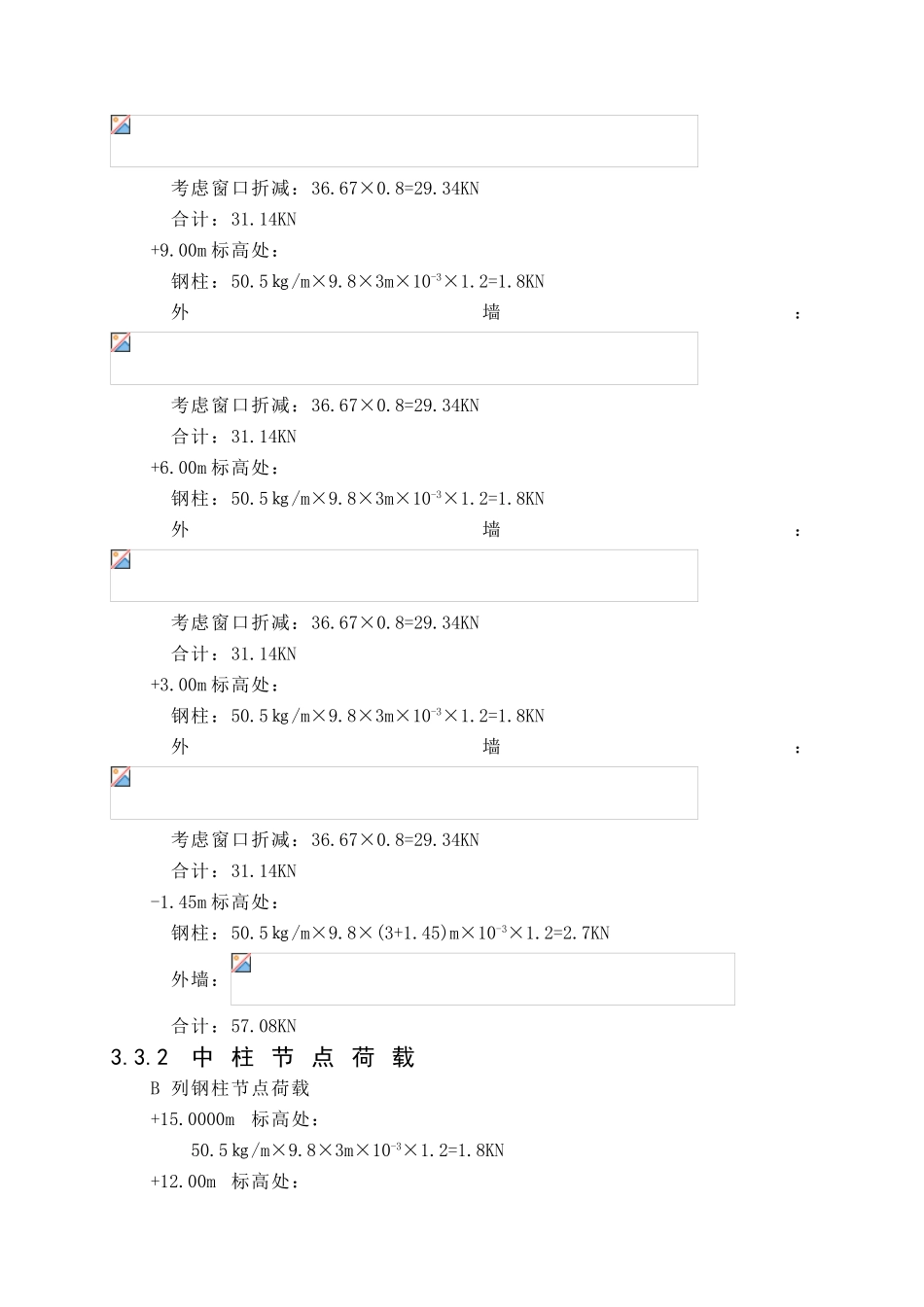

第 三 章 结 构 设 计 计 算3.1 屋 面 荷 载（屋架图）3.1.1 屋 面 恒 荷 载压型钢板（按斜面积）：0.09KN/m2檩条自重（按斜面积）：0.02 KN/m2 屋架、支撑自重（按屋面水平投影面积）：0.12+0.011=0.12+0.01110.2=0.232KN/m225mm 厚沥青玻璃棉：0.9KN/m2综上所述，将面荷载变为集中力0.09KN/m2×5.478m×2×()m =4.25KN0.02KN/m2×4.478m×2×4.3125m =0.94KN0.232KN/m2×5.478m×2×4.3125m=10.97KN0.9KN/m2×0.025×5.478m×2×4.3125=1.06KN合计：1.2×(4.25+10.97+0.94+1.06)=20.66KN3.1.2 屋 面 活 荷 载屋面雪荷载：0.4KN/m2×()m×1.4=2.4KN/m屋面活荷载：2.0KN/m2×()m×1.4=12KN/m3.2 楼 面 荷 载3.2.1 楼 面 恒 荷 载⑴ 楼面均布荷载楼板：0.8mm 厚压型钢板： 0.09KN/m 20mm 厚水泥沙浆找平层： 0.02KN/m3×20m=0.4KN/m2100mm 厚C20 钢筋混凝土楼板： 25KN/m3×0.1m=2.5KN/m2轻刚龙骨石膏板吊顶： 0.17KN/m2 ( 二层9mm 厚纸面石膏板, 有50mm 厚的岩棉板保温层)小 瓷 砖 地 面 ( 有 水 泥 粗 砂 打 底 )0.55KN/m, 地 板 隔 栅 0.2KN/m2, 硬 木 地 板0.2KN/m2合计： 4.11KN/m2楼板均布线荷载：4.11KN/m2×()m×1.2 =20.7KN/m主梁自重：57.3 ㎏/m×9.8×10-3×1.2=0.6KN/m内墙：分户墙、楼梯间处墙：200mm 厚加气混凝土砌块6.5KN/m×0.2m×3m×1.2=4.68KN/m其余户内分隔墙：100mm 厚加气混凝土条板：0.5KN/m2×3m×1.2=1.68KN/m⑵楼面集中荷载次梁自重：18.2 ㎏/m×9.8×10-3×4.5m×1.2=0.96KN连梁自重：21.7 ㎏/m×9.8×10-3×4.5m×1.2=1.15KNC 、B 、F 轴处内墙：0.5KN/m2×3m×1.2=1.8KN/m3.2.2 楼 面 活 荷 载楼面活荷载：2.0KN/m2×()m×1.4=11.76KN/m3.3 各 层 框 架 节 点 集 中 荷 载3.3.1 边 柱 节 点 荷 载A 列、C 列钢柱、外墙荷载+15.00m标高处：钢柱：50.5 ㎏/m×9.8×3m×10-3×1.2=1.8KN（注：柱截面为HN200×200×8×12）外墙：（注：外墙为250mm 厚高性能NALC 板配加气砼条板，自重6.5KN/m3,内外各20mm 水泥沙浆抹面）考虑窗口折减：36.67×0.8=29.34KN合计：31.14KN +12.00m标高处：钢柱：50.5 ㎏/m×9.8×3m×10-3×1.2=1.8KN外墙：考虑窗口折减：36.67×0.8=29.34KN合计：31.14KN +9.00m 标高处：钢柱：50.5 ㎏/m×9.8×3m×10-3×1.2=1.8KN外墙：考虑窗口折减：36.67×0.8=29.34KN合计：31.1...
