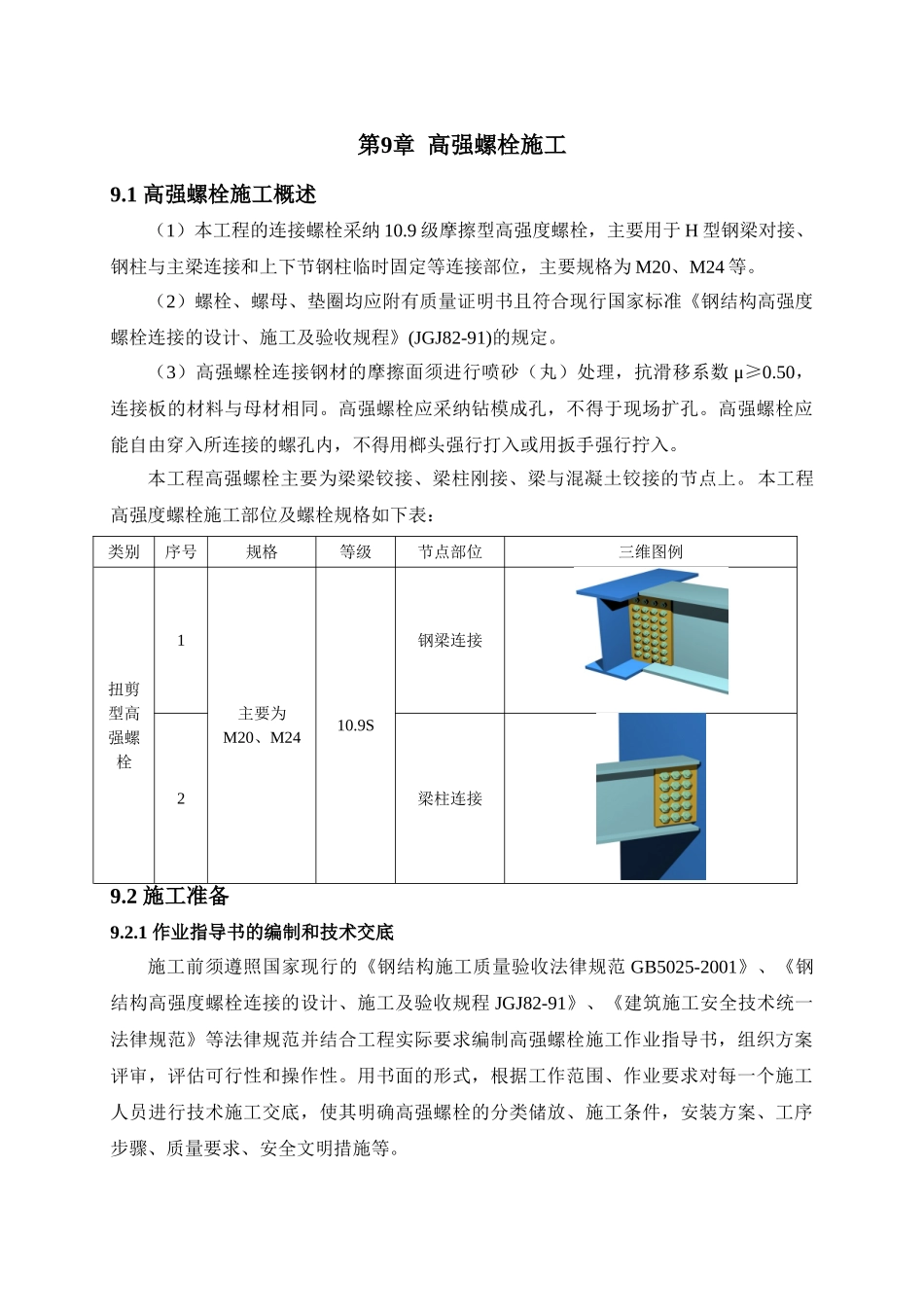

第9章 高强螺栓施工9.1 高强螺栓施工概述（1）本工程的连接螺栓采纳 10.9 级摩擦型高强度螺栓，主要用于 H 型钢梁对接、钢柱与主梁连接和上下节钢柱临时固定等连接部位，主要规格为 M20、M24 等。（2）螺栓、螺母、垫圈均应附有质量证明书且符合现行国家标准《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)的规定。（3）高强螺栓连接钢材的摩擦面须进行喷砂（丸）处理，抗滑移系数 μ≥0.50，连接板的材料与母材相同。高强螺栓应采纳钻模成孔，不得于现场扩孔。高强螺栓应能自由穿入所连接的螺孔内，不得用榔头强行打入或用扳手强行拧入。本工程高强螺栓主要为梁梁铰接、梁柱刚接、梁与混凝土铰接的节点上。本工程高强度螺栓施工部位及螺栓规格如下表：类别序号规格等级节点部位三维图例扭剪型高强螺栓1主要为M20、M2410.9S钢梁连接2梁柱连接9.2 施工准备9.2.1 作业指导书的编制和技术交底施工前须遵照国家现行的《钢结构施工质量验收法律规范 GB5025-2001》、《钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82-91》、《建筑施工安全技术统一法律规范》等法律规范并结合工程实际要求编制高强螺栓施工作业指导书，组织方案评审，评估可行性和操作性。用书面的形式，根据工作范围、作业要求对每一个施工人员进行技术施工交底，使其明确高强螺栓的分类储放、施工条件，安装方案、工序步骤、质量要求、安全文明措施等。9.2.2 高强螺栓的储运和保管序号高强螺栓保管及要求1高强度螺栓连接副应由制造厂按批配套供应，每个包装箱内都必须配套装有螺栓、螺母及垫圈，包装箱应能满足储运的要求，并具备防水、密封的功能。包装箱内应带有产品合格证和质量保证书；包装箱外表面应注明批号、规格及数量2在运输、保管及使用过程中应轻装轻卸，防止损伤螺纹，发现螺纹损伤严重或雨淋过的螺栓不应使用3高强螺栓连接副应按包装箱上注明的批号、规格分类保管，室内存放，堆放不宜过高，防止生锈和沾染赃物，包装箱码放底层应架空，距地面高度大于 300mm，堆放不超过三层。高强螺栓连接副在安装使用前严禁任意开箱4使用前尽可能不要开箱，以免破坏包装的密封性。开箱取出部分螺栓后也应原封包装好，以免沾染灰尘和锈蚀5高强度螺栓连接副安装时，施工场地应按当天高强螺栓连接副需要使用的数量领取，当天安装剩余的必须妥善保管，不得乱扔、乱放，在安装过程中不得碰伤螺纹及沾染赃物，以防扭矩系数放生变化6在安装过程中，应注意保护螺...
