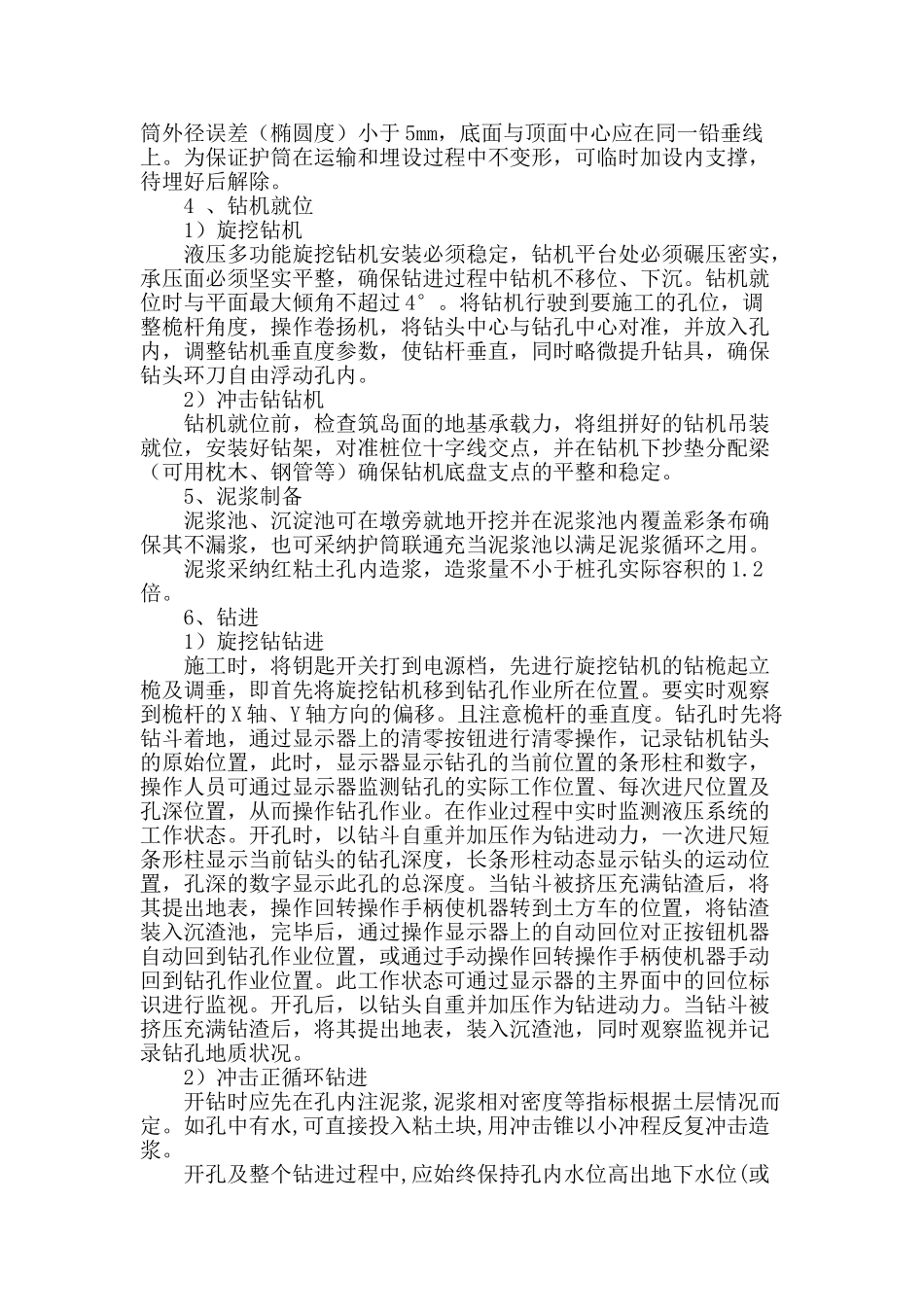

第二松花江特大桥主桥钻孔桩的钻孔作业第二松花江特大桥主桥钻孔桩的钻孔作业 摘要：第二松花江大桥是吉图珲客运专线中的重点控制性工程，而主桥钻孔桩亦是其中的重中之重。在该项作业中克服了各种坚硬岩层，保质保量的完成了工期节点。为大桥后续施工奠定了坚实的基础。 关键词：主桥钻孔桩重点 中图分类号：K928.78 文献标识码：A 文章编号： 一、工程概况 1、桥梁概况 第二松花江特大桥自吉林站城际场引出，沿既有长图线向东穿过吉林市中心区，跨越嫩江路、解放东路、改建长图线联络线、松江东路，在既有长图线松花江桥上游 30m 处跨越第二松花江，跨越既有龙丰铁路（电厂专用线）、滨江东路、规划雾凇路，大里程侧珲春台与龙潭山隧道桥隧相连。包含客运专线第二松花江特大桥和改建长图线第二松花江特大桥。 2、地质特征 根据工程地质勘探揭示，桥址区上覆第四系人工填筑土和第四系全新统冲洪积粉质粘土、粉土、淤泥质粉质黏土，中间分布第四系全新统冲洪积粉砂、细砂、中砂、粗砂、砾砂和粗细圆砾土、粗细角砾土，珲春侧桥台及个别墩台位于山坡上，地表为残坡积粉质黏土；下伏基岩为二叠系下统一拉溪组板岩、凝灰岩、流纹岩、砾岩、粉砂岩、砂岩，燕山早期花岗岩。 二、施工方案 主桥墩位于松花江河槽内，钻孔桩施工采纳水中墩位筑岛，墩位两侧双栈桥配备 30t 龙门吊机、履带吊机及汽车吊机配合施工。根据地质情况钻孔采纳旋挖钻、冲击反循环及冲击正循环相结合的方法进行钻孔。 三、施工步骤、方法及要点 施工步骤详见工艺流程：筑岛→测定孔位→插打护筒→钻机就位→钻进→中间检查→终孔。 施工准备 1、筑岛 为方便钻孔桩施工，本工程采纳山皮石筑岛作为钻孔平台，筑岛时预留过水面积已满足江水通过，筑岛岛顶面标高为 186m，岛顶面边缘承台边缘外扩为采纳山皮石。 2、测量放样 筑岛完毕后进行施工放样，测量组按设计图纸定出孔位，经检查无误后，埋设十字护桩，以备插打护筒时对桩位进行检验。 3、钢护筒加工及插打 钢护筒采纳壁厚 12～16mm 的钢板制作，φ2.0m 钻孔桩采纳内径为 2.3m 的钢护筒，φ1.5m 钻孔桩采纳内径为 1.8m 的钢护筒。钢护筒外径误差（椭圆度）小于 5mm，底面与顶面中心应在同一铅垂线上。为保证护筒在运输和埋设过程中不变形，可临时加设内支撑，待埋好后解除。 4 、钻机就位 1）旋挖钻机 液压多功能旋挖钻机安装必须稳定，钻机平台处必须碾压密实，承压面必须坚实平整，确保...
