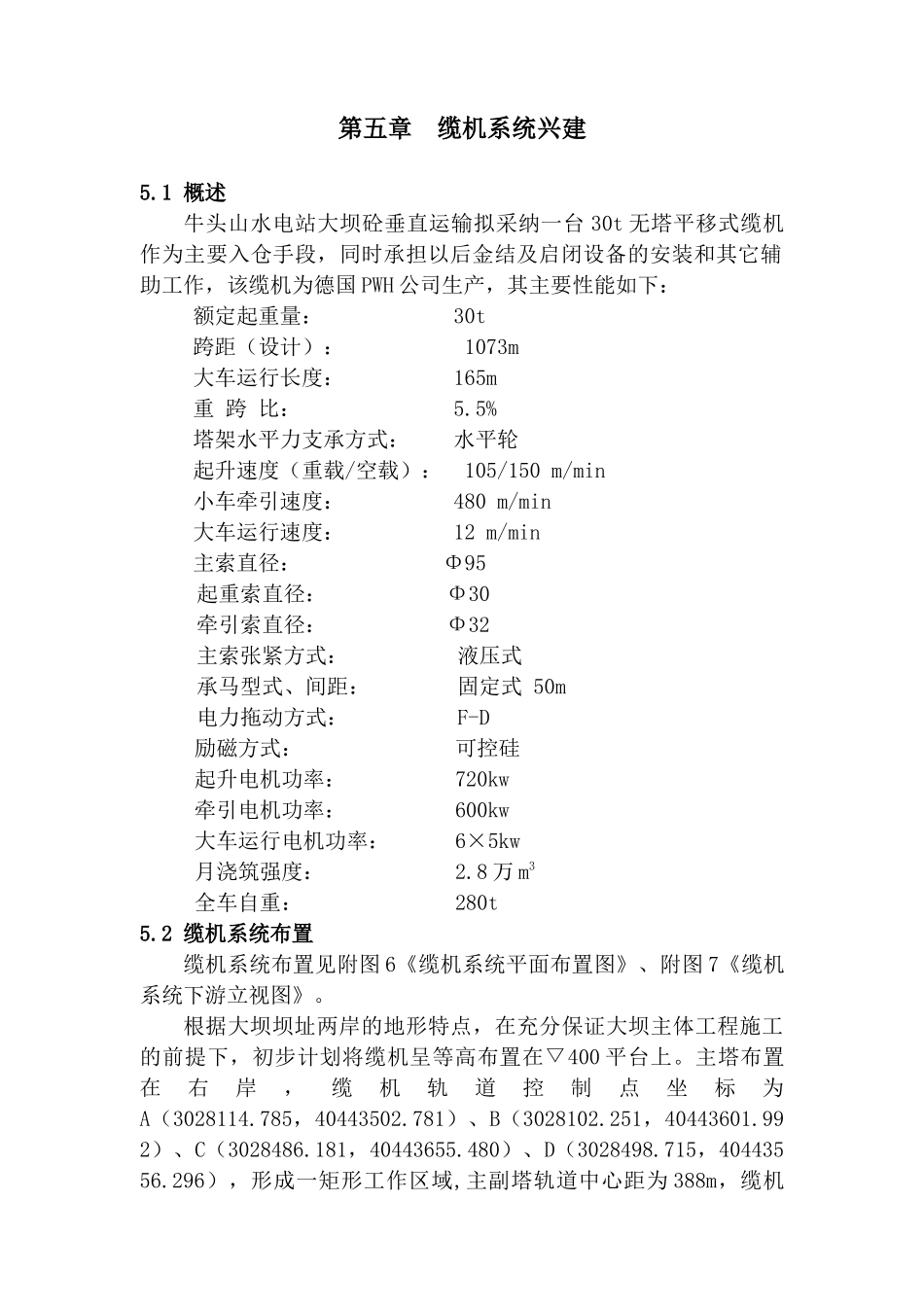

第五章-缆机系统兴建

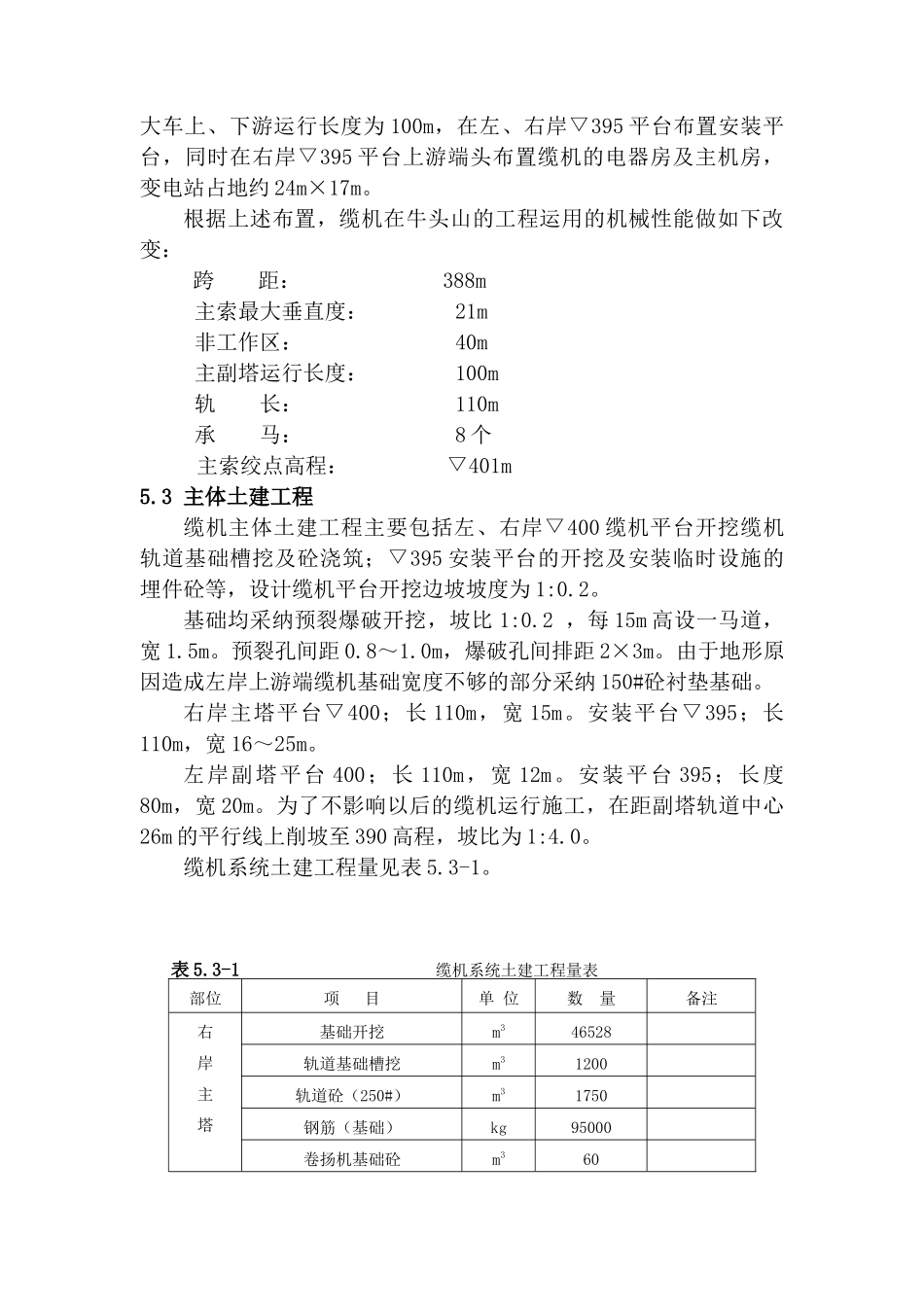

第五章 缆机系统兴建5.1 概述牛头山水电站大坝砼垂直运输拟采纳一台 30t 无塔平移式缆机作为主要入仓手段，同时承担以后金结及启闭设备的安装和其它辅助工作，该缆机为德国 PWH 公司生产，其主要性能如下： 额定起重量： 30t 跨距（设计）： 1073m 大车运行长度： 165m 重 跨 比： 5.5% 塔架水平力支承方式： 水平轮 起升速度（重载/空载）： 105/150 m/min 小车牵引速度： 480 m/min 大车运行速度： 12 m/min 主索直径： Φ95起重索直径： Φ30牵引索直径： Φ32主索张紧方式： 液压式承马型式、间距： 固定式 50m电力拖动方式： F-D励磁方式： 可控硅起升电机功率： 720kw牵引电机功率： 600kw大车运行电机功率： 6×5kw月浇筑强度： 2.8 万 m3全车自重： 280t5.2 缆机系统布置缆机系统布置见附图 6《缆机系统平面布置图》、附图 7《缆机系统下游立视图》。根据大坝坝址两岸的地形特点，在充分保证大坝主体工程施工的前提下，初步计划将缆机呈等高布置在▽400 平台上。主塔布置在右岸，缆机轨道控制点坐标为A（3028114.785，40443502.781）、B（3028102.251，40443601.992）、C（3028486.181，40443655.480）、D（3028498.715，40443556.296），形成一矩形工作区域,主副塔轨道中心距为 388m，缆机大车上、下游运行长度为 100m，在左、右岸▽395 平台布置安装平台，同时在右岸▽395 平台上游端头布置缆机的电器房及主机房，变电站占地约 24m×17m。根据上述布置，缆机在牛头山的工程运用的机械性能做如下改变： 跨 距： 388m主索最大垂直度： 21m非工作区： 40m主副塔运行长度： 100m轨 长： 110m承 马： 8 个主索绞点高程： ▽401m 5.3 主体土建工程缆机主体土建工程主要包括左、右岸▽400 缆机平台开挖缆机轨道基础槽挖及砼浇筑；▽395 安装平台的开挖及安装临时设施的埋件砼等，设计缆机平台开挖边坡坡度为 1:0.2。基础均采纳预裂爆破开挖，坡比 1:0.2 ，每 15m 高设一马道，宽 1.5m。预裂孔间距 0.8～1.0m，爆破孔间排距 2×3m。由于地形原因造成左岸上游端缆机基础宽度不够的部分采纳 150#砼衬垫基础。右岸主塔平台▽400；长 110m，宽 15m。安装平台▽395；长110m，宽 16～25m。左岸副塔平台 400；长 110m，宽 12m。安装平台 395；长度80m，宽 20m。为了不影响以后的缆机运行施工，在距副塔轨道中心26m 的平行线上削坡至 390 高程，坡比为 1:4.0...
