第五章钢结构加工制作方案

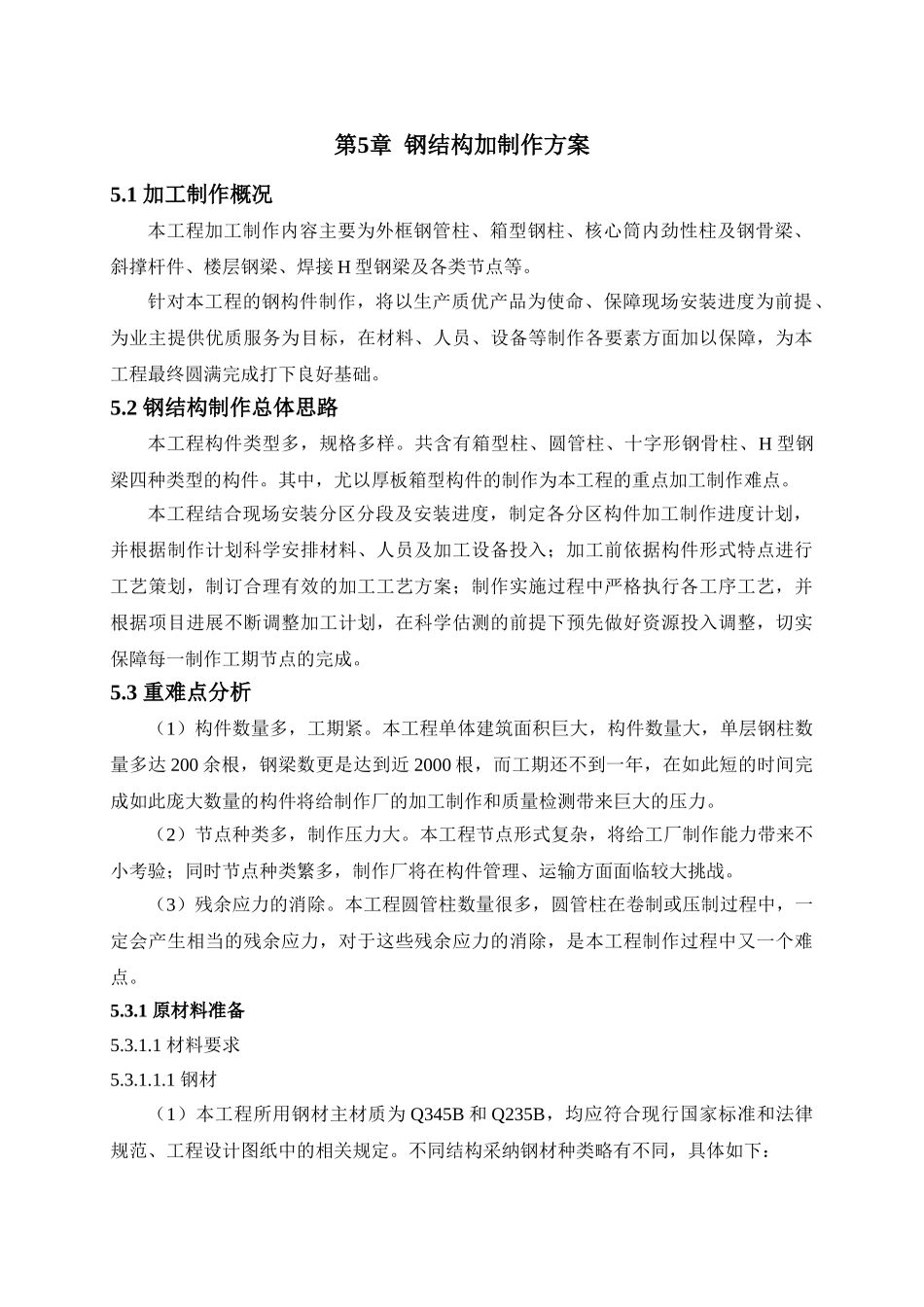

第5章 钢结构加制作方案5.1 加工制作概况本工程加工制作内容主要为外框钢管柱、箱型钢柱、核心筒内劲性柱及钢骨梁、斜撑杆件、楼层钢梁、焊接 H 型钢梁及各类节点等。针对本工程的钢构件制作，将以生产质优产品为使命、保障现场安装进度为前提、为业主提供优质服务为目标，在材料、人员、设备等制作各要素方面加以保障，为本工程最终圆满完成打下良好基础。5.2 钢结构制作总体思路本工程构件类型多，规格多样。共含有箱型柱、圆管柱、十字形钢骨柱、H 型钢梁四种类型的构件。其中，尤以厚板箱型构件的制作为本工程的重点加工制作难点。本工程结合现场安装分区分段及安装进度，制定各分区构件加工制作进度计划，并根据制作计划科学安排材料、人员及加工设备投入；加工前依据构件形式特点进行工艺策划，制订合理有效的加工工艺方案；制作实施过程中严格执行各工序工艺，并根据项目进展不断调整加工计划，在科学估测的前提下预先做好资源投入调整，切实保障每一制作工期节点的完成。5.3 重难点分析（1）构件数量多，工期紧。本工程单体建筑面积巨大，构件数量大，单层钢柱数量多达 200 余根，钢梁数更是达到近 2000 根，而工期还不到一年，在如此短的时间完成如此庞大数量的构件将给制作厂的加工制作和质量检测带来巨大的压力。（2）节点种类多，制作压力大。本工程节点形式复杂，将给工厂制作能力带来不小考验；同时节点种类繁多，制作厂将在构件管理、运输方面面临较大挑战。（3）残余应力的消除。本工程圆管柱数量很多，圆管柱在卷制或压制过程中，一定会产生相当的残余应力，对于这些残余应力的消除，是本工程制作过程中又一个难点。5.3.1 原材料准备5.3.1.1 材料要求5.3.1.1.1 钢材（1）本工程所用钢材主材质为 Q345B 和 Q235B，均应符合现行国家标准和法律规范、工程设计图纸中的相关规定。不同结构采纳钢材种类略有不同，具体如下：构件材质应符合标准外框钢梁、钢柱及支撑Q345B《低合金高强度结构钢》GB/T1591-1994次梁、隅撑及连接板、耳板锚栓Q235B《碳素结构钢》GB/T700-1988（2）本工程所用钢材应具有抗拉强度、伸长率、屈服强度、冷弯试验和碳、磷含量的合格保证。（3）钢材的屈服强度实测值与的抗拉强度实测值比值不应大于 0.85。（4）钢材应有明显的屈服台阶，且伸长率应大于 21%。（5）钢材应有良好的可焊性和合格的冲击韧性。（6）柱内的水平加劲隔板材质同柱，梁加劲肋材质同梁。5.3.1.1.2 焊材（1）选用的焊接...
