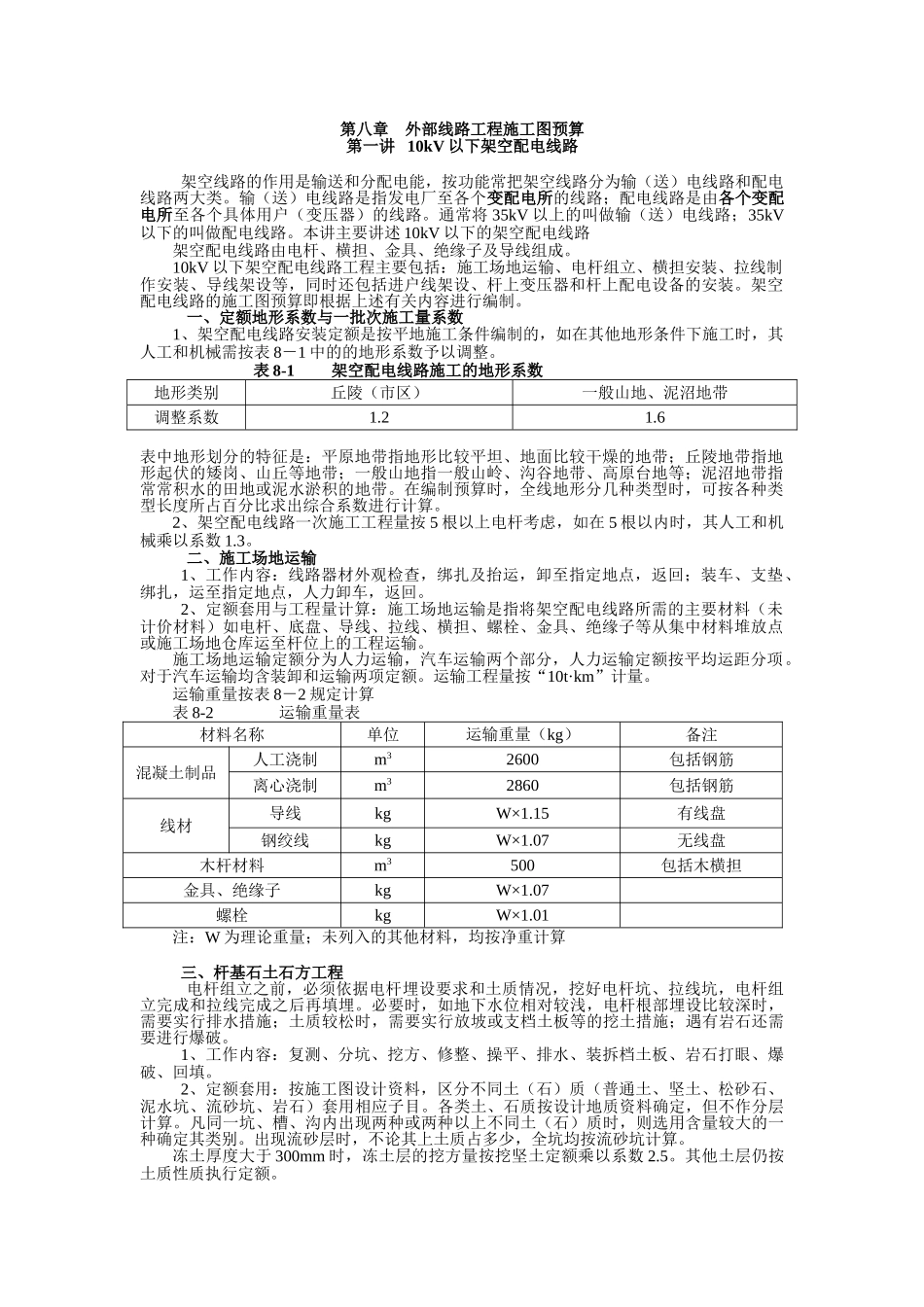

第八章 外部线路工程施工图预算第一讲 10kV 以下架空配电线路架空线路的作用是输送和分配电能，按功能常把架空线路分为输（送）电线路和配电线路两大类。输（送）电线路是指发电厂至各个变配电所的线路；配电线路是由各个变配电所至各个具体用户（变压器）的线路。通常将 35kV 以上的叫做输（送）电线路；35kV以下的叫做配电线路。本讲主要讲述 10kV 以下的架空配电线路架空配电线路由电杆、横担、金具、绝缘子及导线组成。10kV 以下架空配电线路工程主要包括：施工场地运输、电杆组立、横担安装、拉线制作安装、导线架设等，同时还包括进户线架设、杆上变压器和杆上配电设备的安装。架空配电线路的施工图预算即根据上述有关内容进行编制。一、定额地形系数与一批次施工量系数1、架空配电线路安装定额是按平地施工条件编制的，如在其他地形条件下施工时，其人工和机械需按表 8－1 中的的地形系数予以调整。表 8-1 架空配电线路施工的地形系数地形类别丘陵（市区）一般山地、泥沼地带调整系数1.21.6表中地形划分的特征是：平原地带指地形比较平坦、地面比较干燥的地带；丘陵地带指地形起伏的矮岗、山丘等地带；一般山地指一般山岭、沟谷地带、高原台地等；泥沼地带指常常积水的田地或泥水淤积的地带。在编制预算时，全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算。2、架空配电线路一次施工工程量按 5 根以上电杆考虑，如在 5 根以内时，其人工和机械乘以系数 1.3。二、施工场地运输1、工作内容：线路器材外观检查，绑扎及抬运，卸至指定地点，返回；装车、支垫、绑扎，运至指定地点，人力卸车，返回。2、定额套用与工程量计算：施工场地运输是指将架空配电线路所需的主要材料（未计价材料）如电杆、底盘、导线、拉线、横担、螺栓、金具、绝缘子等从集中材料堆放点或施工场地仓库运至杆位上的工程运输。施工场地运输定额分为人力运输，汽车运输两个部分，人力运输定额按平均运距分项。对于汽车运输均含装卸和运输两项定额。运输工程量按“10t·km”计量。运输重量按表 8－2 规定计算表 8-2 运输重量表材料名称单位运输重量（kg）备注混凝土制品人工浇制m32600包括钢筋离心浇制m32860包括钢筋线材导线kgW×1.15有线盘钢绞线kgW×1.07无线盘木杆材料m3500包括木横担金具、绝缘子kgW×1.07螺栓kgW×1.01注：W 为理论重量；未列入的其他材料，均按净重计算三、杆基石土石方工程电杆组立之前，必须依据电...
