第六章--桩基础及垫层工程

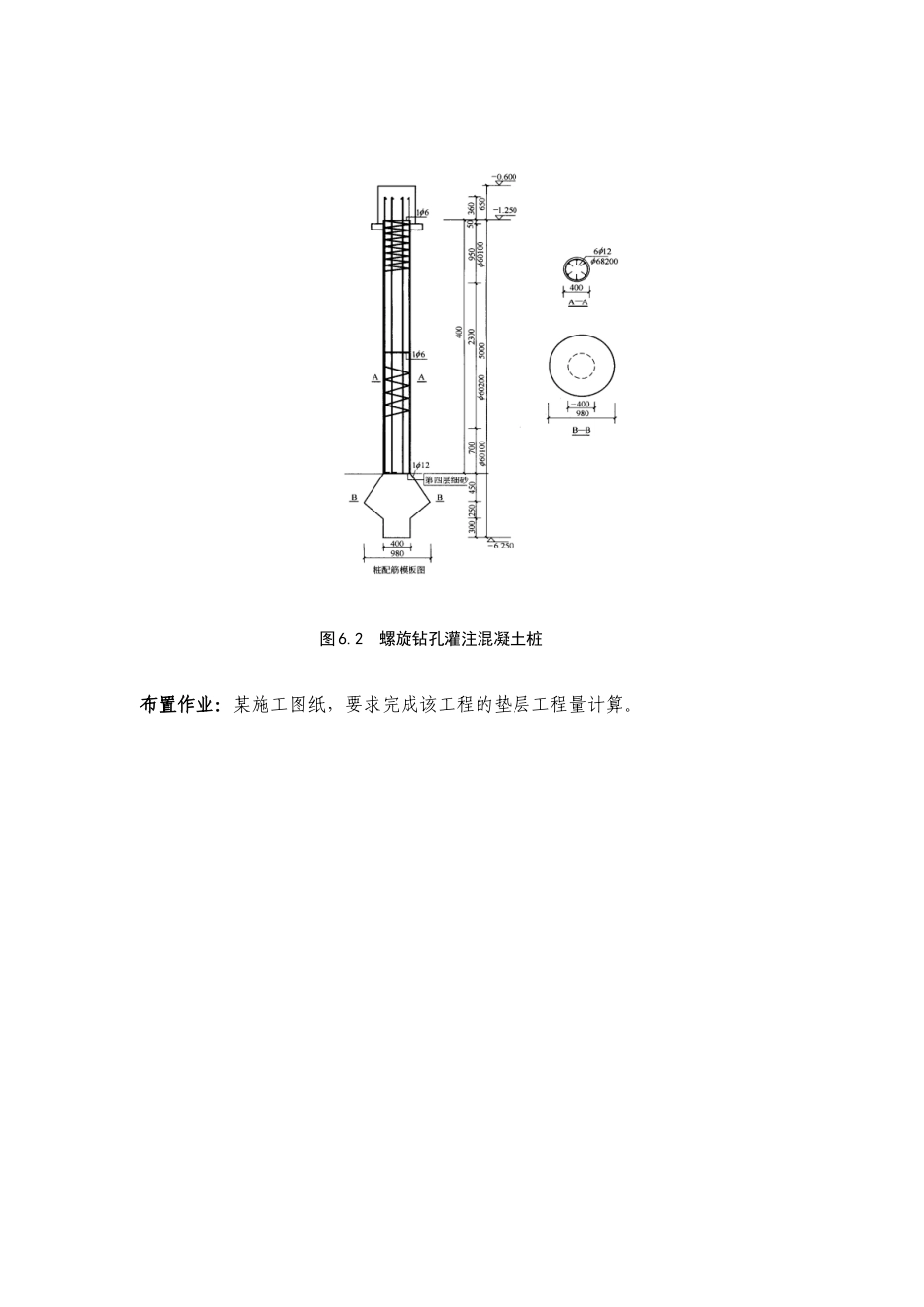

第六章 桩基础及垫层工程桩基础是一种常用的深基础形式，当天然土层土质不良，不能满足建筑物的压力，土质的持力层较深，往往采纳桩基础来满足建筑物的压力。第一节 桩基础定额项目划分及常见桩的特征一、桩基础的定额项目划分及工作内容桩基础及垫层工程的定额项目划分见表 6.1。二、常见桩的类型 1.灌注桩2.潜水钻孔机钻孔灌注桩3.现场灌注砂桩和打孔灌注砂石桩4.灰土挤密桩5.振冲碎石桩6.喷粉桩第二节 桩基础的工程量计算规则及定额使用说明一、定额使用说明二、工程量计算规则1.打预制钢筋混凝土桩，按设计桩长乘以桩截面面积计算（不扣除桩尖虚体积）。送桩按桩截面和送桩长度计算。送桩长度为打桩架底至桩顶面高度或自桩顶面至自然地坪另加 50㎝。2.震动及钻孔灌注桩，按设计桩长（不扣除桩尖虚体积）乘以设计断面面积计算。3.爆扩桩按图示尺寸以立方米计算。定额中的深度指扩大端的中心至承台梁（板）底的深度。4.喷粉桩、振冲碎石桩按设计桩长乘以设计断面面积计算。振冲碎石桩填料调整项目，按下列公式计算：填料调整量=实际桩口填料体积－1.35×设计振冲碎石桩体积（碎石容重取定为 1.48t/ m3）。第三节 地基强夯、锚杆支护及垫层一、相关概念及定额项目划分二、工程量计算规则1.地基强夯按设计图示强夯面积，区分夯击能量，夯击遍数以平方米计算。2.混凝土锚杆按设计图示尺寸以立方米计算。水泥砂浆锚杆项目中的锚杆直径是按￠22㎜计算的，若直径不同时，项目人工机械应按表 6.5 系数调整，锚杆按净重量计算，不加损耗。3.各种垫层均按设计图示尺寸以立方米计算。基础垫层需要支模板时，可执行模板项目。第四节 桩基础及垫层工程实例分析[例 6.1]某工程设计室外地坪-0.6m，螺旋钻孔灌注混凝土桩，混凝土 C20，共238 根（已包括补桩 29 根，试桩 6 根），土壤级别为二级。按下图所示模板配筋图计算钻孔灌注混凝土桩的工程量。（不包括钢筋、模板的费用）［解］ 按计算规则，钻孔灌注桩工程量，按设计桩长（不扣除桩尖虚体积）乘以设计断面面积计算。按附图所示，混凝土灌注桩工程量 V=（圆柱体＋圆台体＋倒圆台体）×根数 C20 混凝土灌注桩工程量 =（V1＋V2＋V3）×238=（0.622＋0.178＋0.099）×238 =182.5m3 总结：通过本节内容的讲解，学生在老师的指导下，基本能够掌握所要求的各种计算。图 6.2 螺旋钻孔灌注混凝土桩 布置作业：某施工图纸，要求完成该工程的垫层工程量计算。
