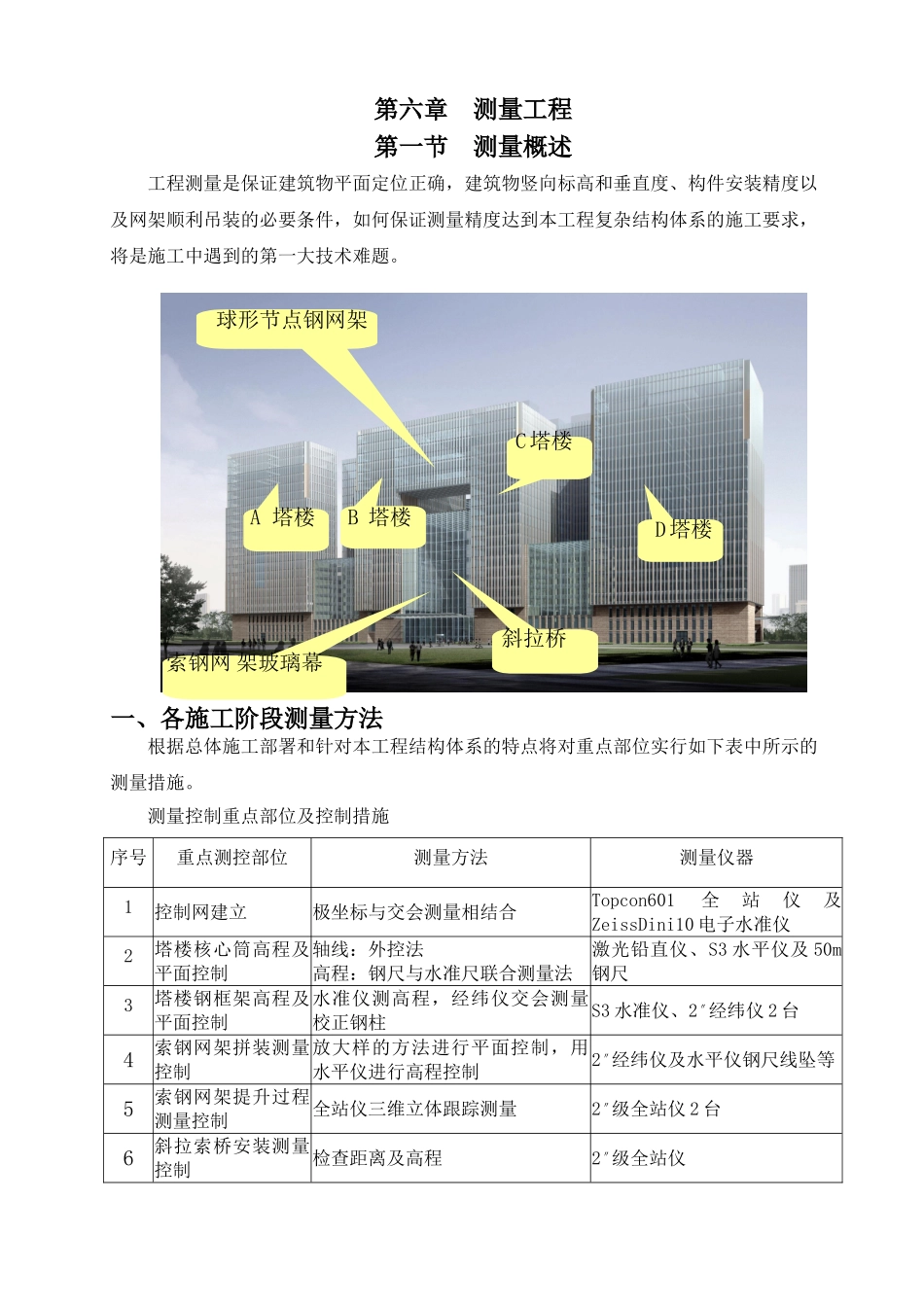

第六章 测量工程第一节 测量概述工程测量是保证建筑物平面定位正确，建筑物竖向标高和垂直度、构件安装精度以及网架顺利吊装的必要条件，如何保证测量精度达到本工程复杂结构体系的施工要求，将是施工中遇到的第一大技术难题。一、各施工阶段测量方法根据总体施工部署和针对本工程结构体系的特点将对重点部位实行如下表中所示的测量措施。测量控制重点部位及控制措施序号重点测控部位测量方法测量仪器1控制网建立极坐标与交会测量相结合Topcon601全站仪及ZeissDini10 电子水准仪2塔楼核心筒高程及平面控制轴线：外控法高程：钢尺与水准尺联合测量法激光铅直仪、S3 水平仪及 50m钢尺3塔楼钢框架高程及平面控制水准仪测高程，经纬仪交会测量校正钢柱S3 水准仪、2〃经纬仪 2 台4索钢网架拼装测量控制放大样的方法进行平面控制，用水平仪进行高程控制2〃经纬仪及水平仪钢尺线坠等5索钢网架提升过程测量控制全站仪三维立体跟踪测量2〃级全站仪 2 台6斜拉索桥安装测量控制检查距离及高程2〃级全站仪 索钢网 架玻璃幕 球形节点钢网架 A 塔楼 B 塔楼 C D 斜拉桥 塔楼塔楼7钢管网架安装测量控制经纬仪交会测量2〃经纬仪 2 台二、工程测量准备1、人员准备职务人数岗位责任具备的条件测量负责人1 名工作组织安排，设备管理，现场安全管理，工作质量，工作进度；从事测量工作 5 年以上，有大型钢结构施工测量经验并具有工程师职称。测量责任师1 名测量技术质量保证，技术资料编制，测量数据计算；从事测量工作 3 年以上，有大型钢结构测量施工经验，并具有助理工程师以上职称。测量员11 名测量放线操作从事测量工作 3 年以上，并具有相应测量岗位证书。2、仪器准备对所有进场的仪器设备进行初步调配，并对下列进场的仪器设备重新进行检定：设备名称型号数量用途精度指标全站仪Topcon6011 台平面控制网的测设1″ 2mm+2ppm电子水准仪ZeissDini101 台高程控制网测量及建筑物沉降观测0.3mm/km水准仪AL132-C2 台标高测量控制1mm/km激光铅直仪Leica ZL1 台控制点的竖向投递1/200000经纬仪TDJ2E2 台楼层测量2″钢尺——1 把高程传递1mm第二节 控制网的建立本工程控制网分两级测设，首级为场区控制网，二级控制网为各建筑物控制网。一、工程控制流程1、平面控制2、高程控制二、场区控制网1、平面控制网（1）场区平面控制网布设原则及要求1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避开放样...
