第六章基础施工方案及质量保证措施

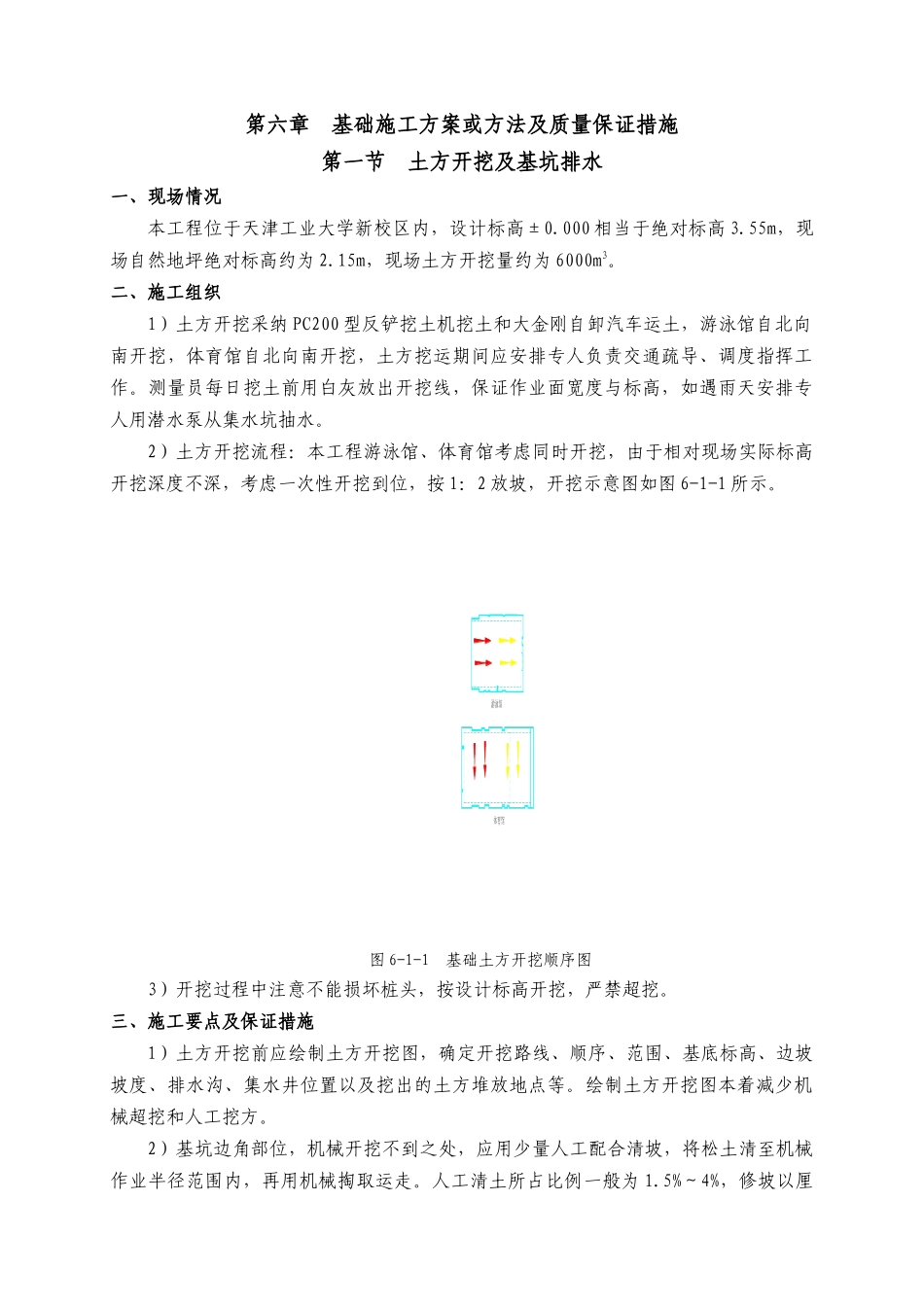

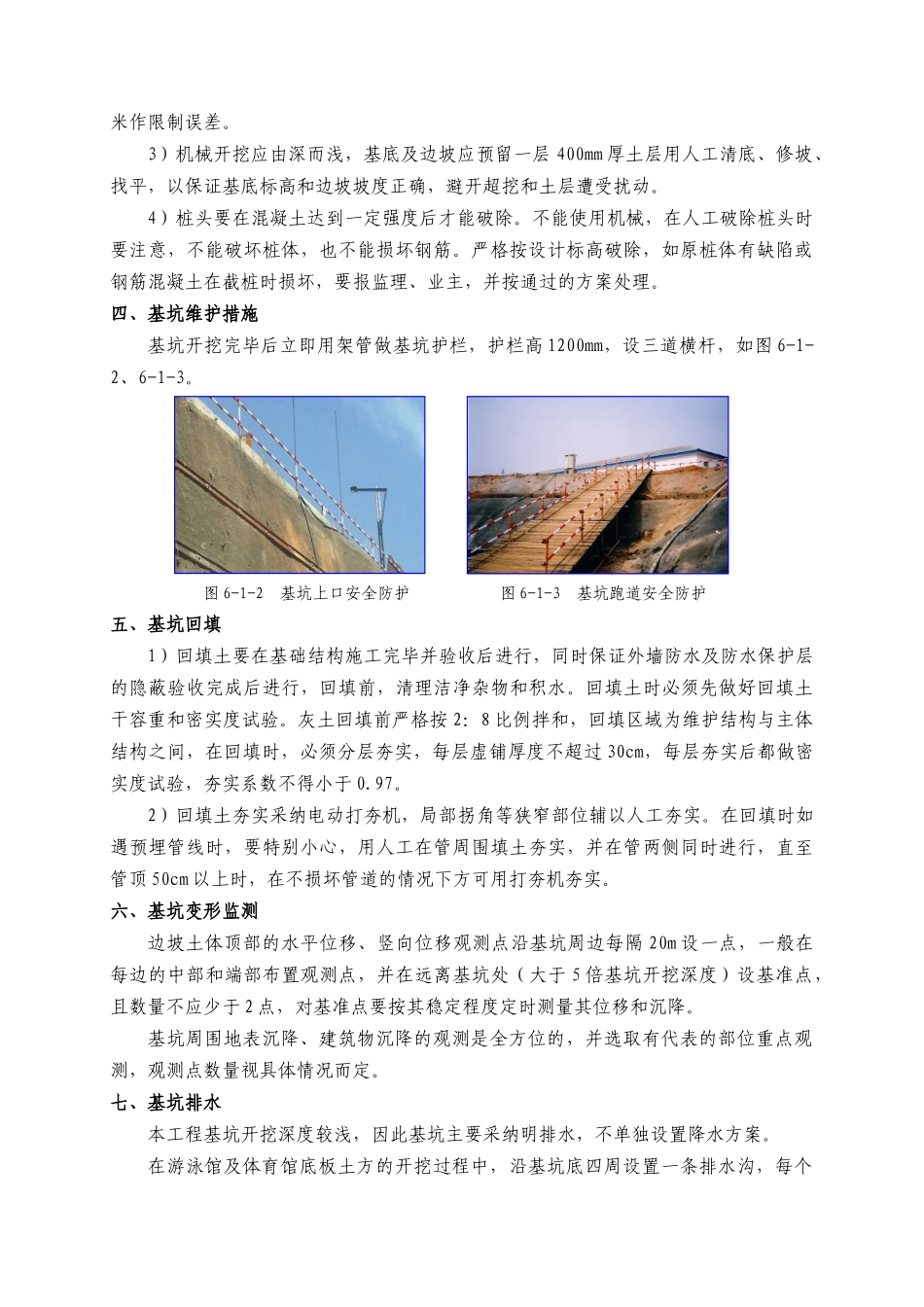

第六章 基础施工方案或方法及质量保证措施..........................................99第一节 土方开挖及基坑排水.................................................................................99第二节 地下室防水施工.......................................................................................102第三节 基础施工及质量保证措施...........................................................................106第六章 基础施工方案或方法及质量保证措施第一节 土方开挖及基坑排水一、现场情况本工程位于天津工业大学新校区内，设计标高±0.000 相当于绝对标高 3.55m，现场自然地坪绝对标高约为 2.15m，现场土方开挖量约为 6000m3。二、施工组织1）土方开挖采纳 PC200 型反铲挖土机挖土和大金刚自卸汽车运土，游泳馆自北向南开挖，体育馆自北向南开挖，土方挖运期间应安排专人负责交通疏导、调度指挥工作。测量员每日挖土前用白灰放出开挖线，保证作业面宽度与标高，如遇雨天安排专人用潜水泵从集水坑抽水。2）土方开挖流程：本工程游泳馆、体育馆考虑同时开挖，由于相对现场实际标高开挖深度不深，考虑一次性开挖到位，按 1：2 放坡，开挖示意图如图 6-1-1 所示。图 6-1-1 基础土方开挖顺序图3）开挖过程中注意不能损坏桩头，按设计标高开挖，严禁超挖。三、施工要点及保证措施1）土方开挖前应绘制土方开挖图，确定开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土方堆放地点等。绘制土方开挖图本着减少机械超挖和人工挖方。2）基坑边角部位，机械开挖不到之处，应用少量人工配合清坡，将松土清至机械作业半径范围内，再用机械掏取运走。人工清土所占比例一般为 1.5%～4%，修坡以厘米作限制误差。3）机械开挖应由深而浅，基底及边坡应预留一层 400mm 厚土层用人工清底、修坡、找平，以保证基底标高和边坡坡度正确，避开超挖和土层遭受扰动。4）桩头要在混凝土达到一定强度后才能破除。不能使用机械，在人工破除桩头时要注意，不能破坏桩体，也不能损坏钢筋。严格按设计标高破除，如原桩体有缺陷或钢筋混凝土在截桩时损坏，要报监理、业主，并按通过的方案处理。四、基坑维护措施基坑开挖完毕后立即用架管做基坑护栏，护栏高 1200mm，设三道横杆，如图 6-1-2、6-1-3。 图 6-1-2 基坑上口安全防护 图 6-1-3 基坑跑道安全防护五、基坑回填1）回填土要在基础结构...
