第十一章--砼及砌体工程施工

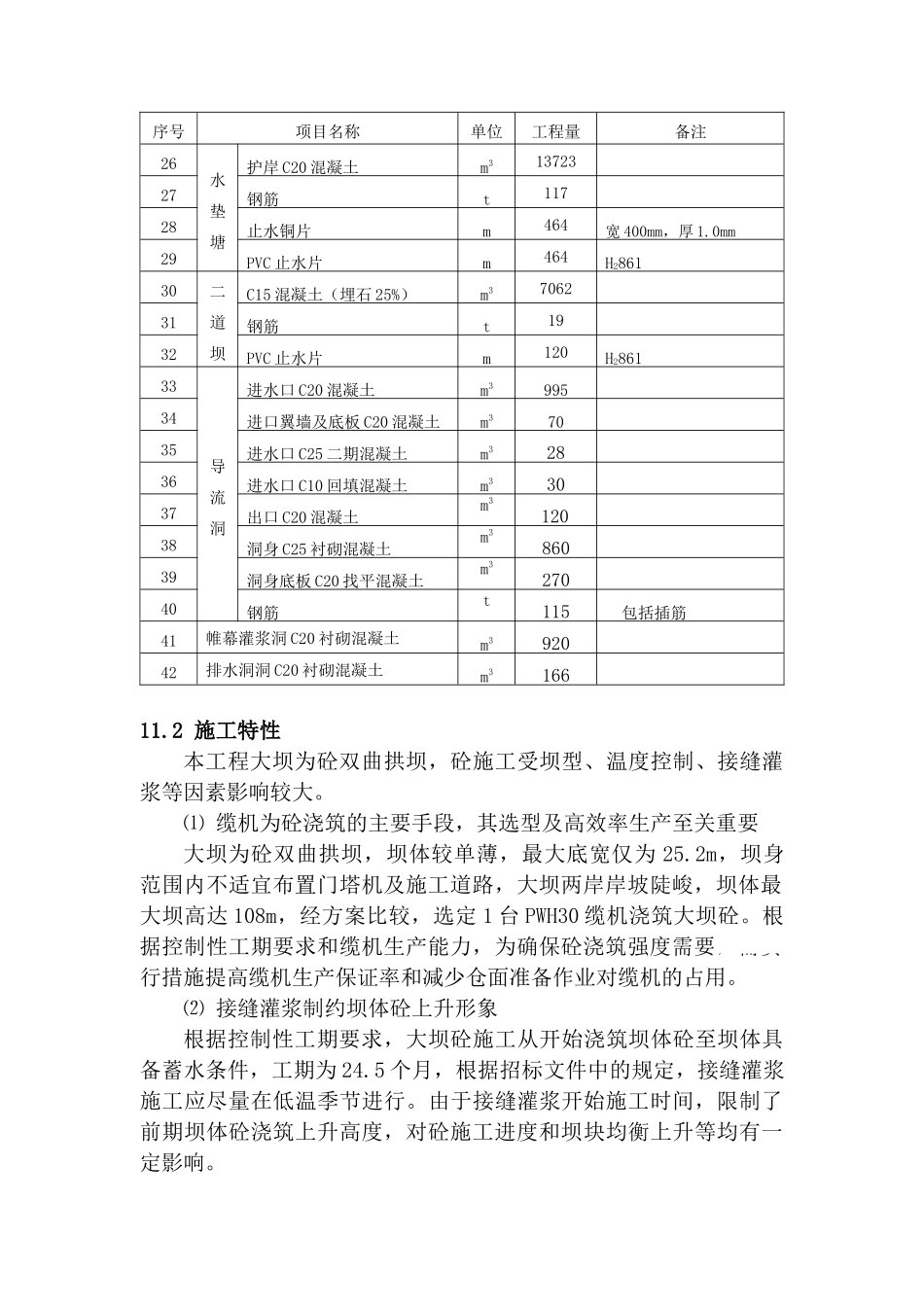

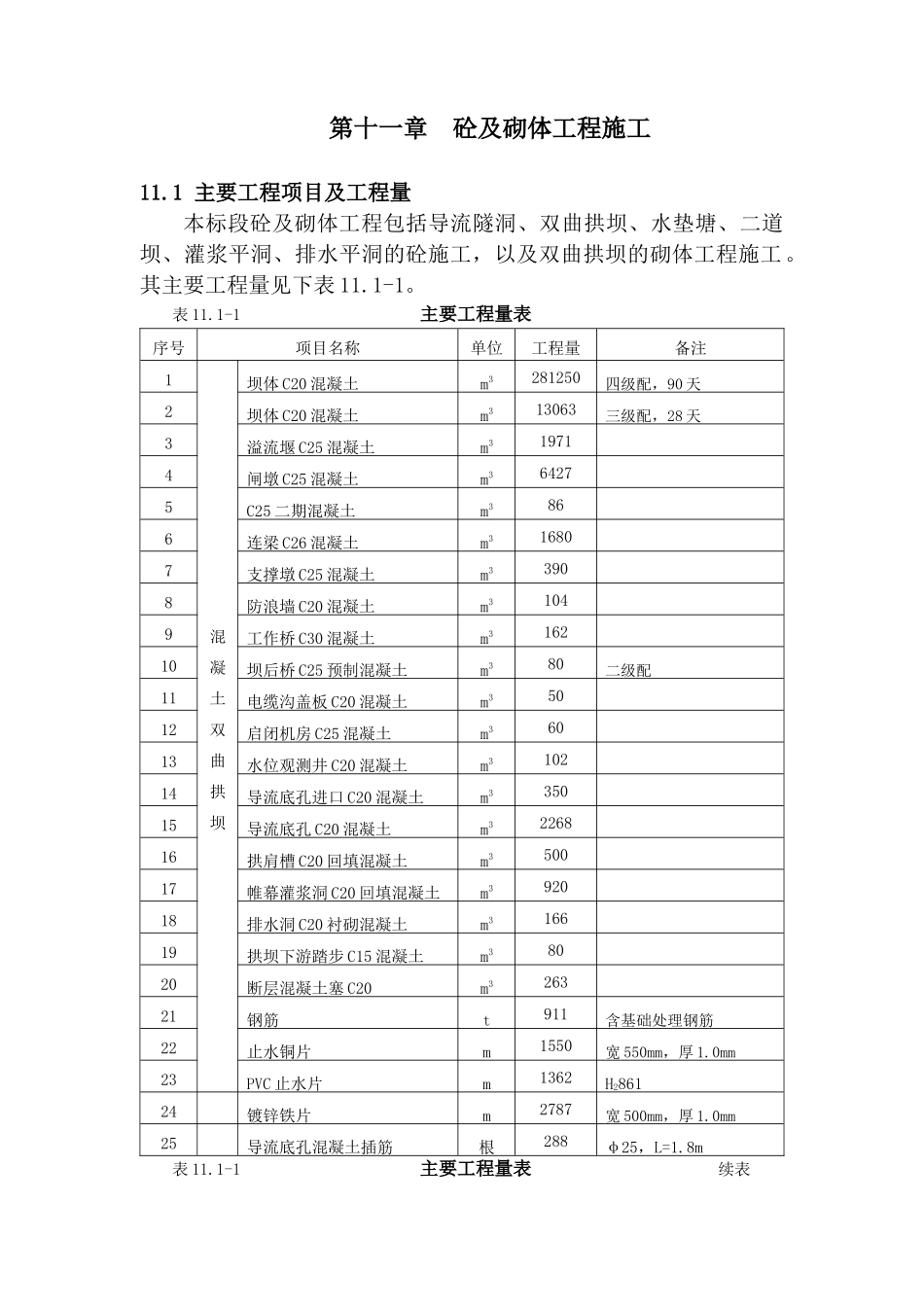

第十一章 砼及砌体工程施工11.1 主要工程项目及工程量本标段砼及砌体工程包括导流隧洞、双曲拱坝、水垫塘、二道坝、灌浆平洞、排水平洞的砼施工，以及双曲拱坝的砌体工程施工。其主要工程量见下表 11.1-1。表 11.1-1 主要工程量表序号项目名称单位工程量备注1混凝土双曲拱坝坝体 C20 混凝土m3281250四级配，90 天2坝体 C20 混凝土 m313063三级配，28 天3溢流堰 C25 混凝土m31971 4闸墩 C25 混凝土m36427 5C25 二期混凝土m386 6连梁 C26 混凝土m31680 7支撑墩 C25 混凝土m3390 8防浪墙 C20 混凝土m3104 9工作桥 C30 混凝土m3162 10坝后桥 C25 预制混凝土m380二级配11电缆沟盖板 C20 混凝土m350 12启闭机房 C25 混凝土m360 13水位观测井 C20 混凝土m3102 14导流底孔进口 C20 混凝土m3350 15导流底孔 C20 混凝土m32268 16拱肩槽 C20 回填混凝土m3500 17帷幕灌浆洞 C20 回填混凝土m3920 18排水洞 C20 衬砌混凝土m3166 19拱坝下游踏步 C15 混凝土m380 20断层混凝土塞 C20m3263 21钢筋t911含基础处理钢筋22止水铜片m1550宽 550mm，厚 1.0mm23PVC 止水片m1362H286124镀锌铁片m2787宽 500mm，厚 1.0mm25导流底孔混凝土插筋根288φ25，L=1.8m表 11.1-1 主要工程量表 续表序号项目名称单位工程量备注26水垫塘护岸 C20 混凝土m313723 27钢筋t117 28止水铜片m464宽 400mm，厚 1.0mm29PVC 止水片m464H286130二道坝C15 混凝土（埋石 25%）m37062 31钢筋t19 32PVC 止水片m120H286133导流洞进水口 C20 混凝土m3995 34进口翼墙及底板 C20 混凝土m370 35进水口 C25 二期混凝土m32836进水口 C10 回填混凝土m33037出口 C20 混凝土m312038洞身 C25 衬砌混凝土m386039洞身底板 C20 找平混凝土m327040钢筋t115包括插筋41帷幕灌浆洞 C20 衬砌混凝土m3920 42排水洞洞 C20 衬砌混凝土m3166 11.2 施工特性本工程大坝为砼双曲拱坝，砼施工受坝型、温度控制、接缝灌浆等因素影响较大。⑴ 缆机为砼浇筑的主要手段，其选型及高效率生产至关重要大坝为砼双曲拱坝，坝体较单薄，最大底宽仅为 25.2m，坝身范围内不适宜布置门塔机及施工道路，大坝两岸岸坡陡峻，坝体最大坝高达 108m，经方案比较，选定 1 台 PWH30 缆机浇筑大坝砼。根据控制性工期要求和缆机生产能力，为确保砼浇筑强度需要，需实行措施提高缆机生产保证率和减少仓面准备作业对缆机的占用。⑵ 接...
