第十一章--围岩固结灌浆的施工措施及其费用计算分析表

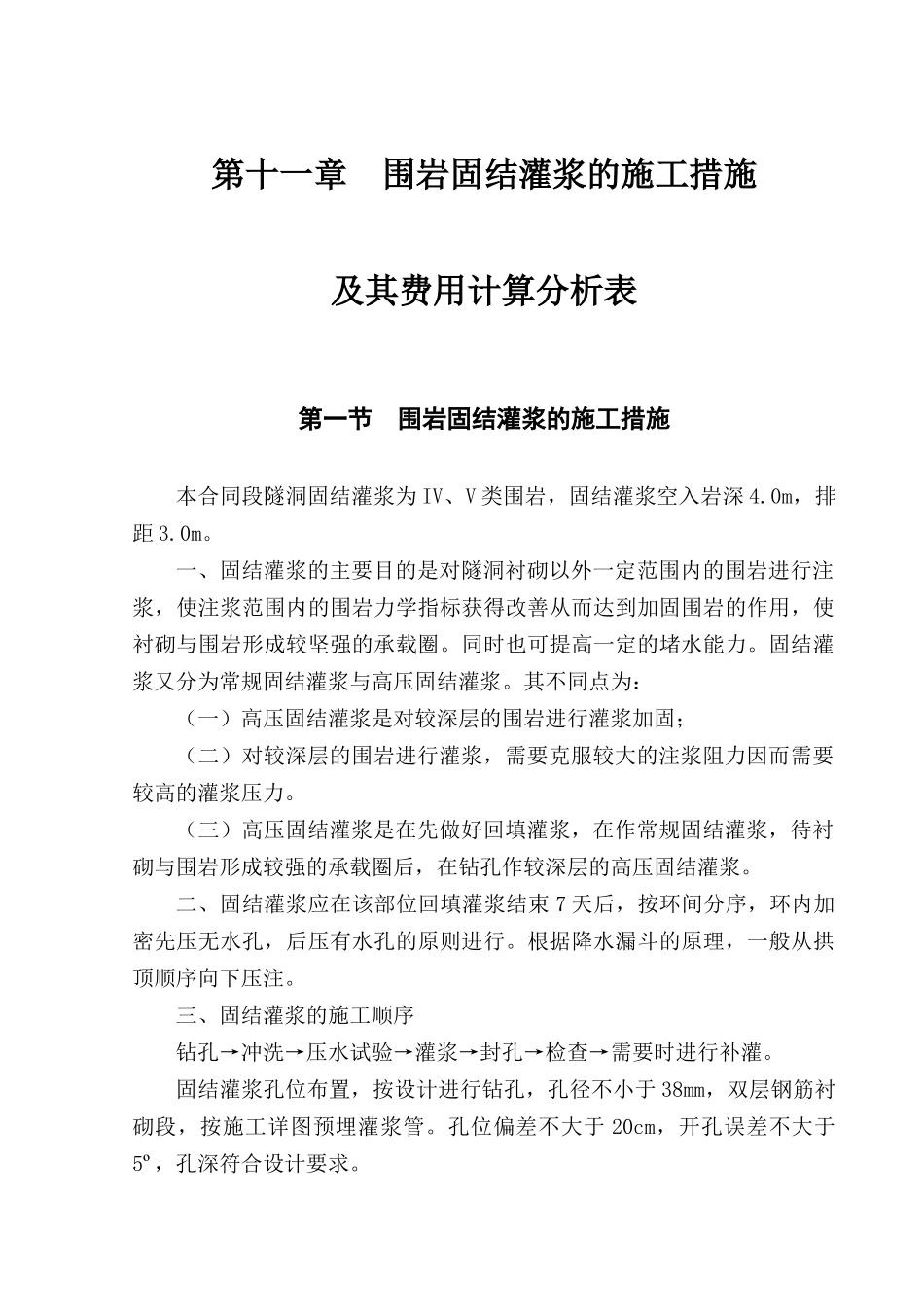

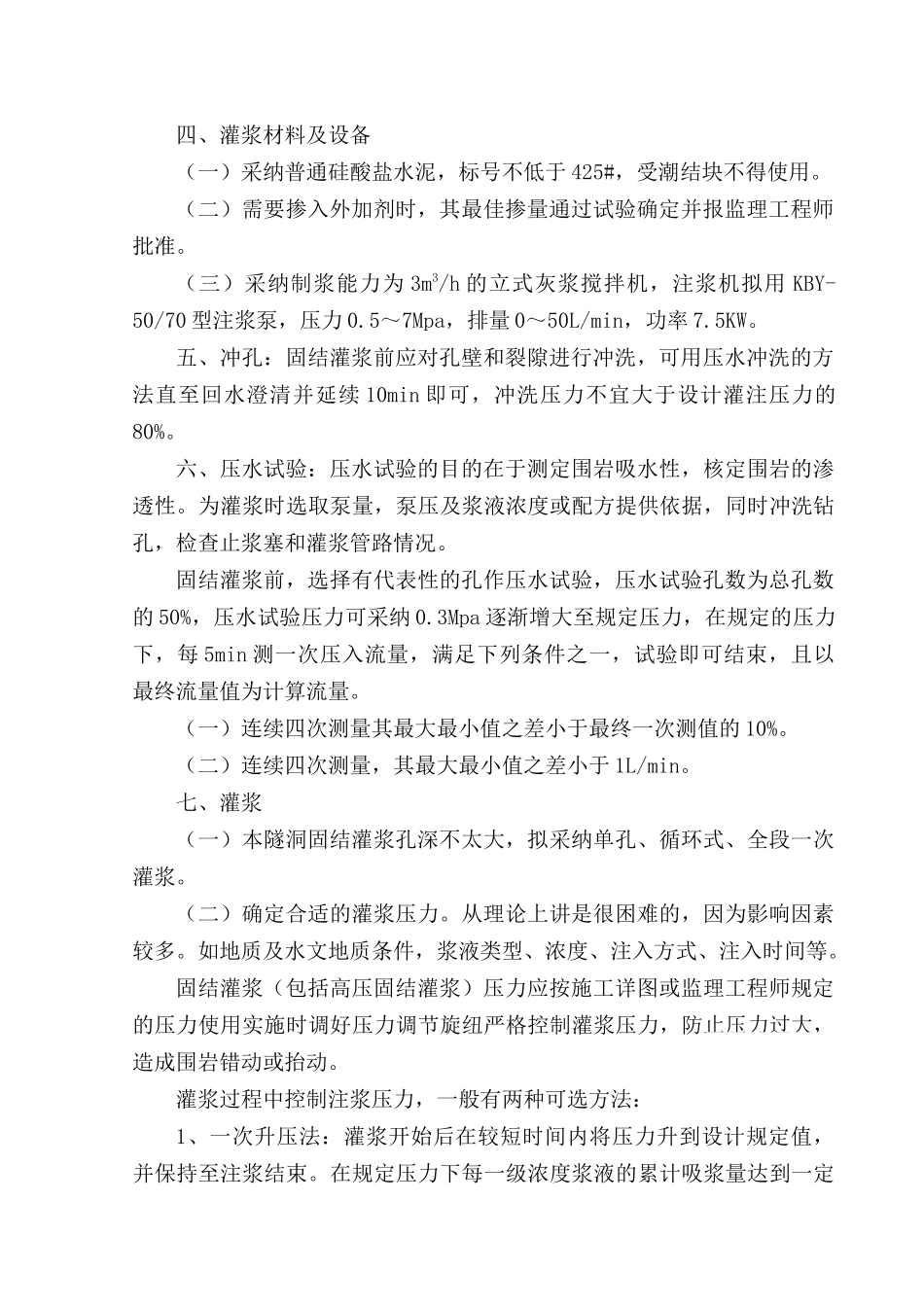

第十一章 围岩固结灌浆的施工措施 及其费用计算分析表第一节 围岩固结灌浆的施工措施本合同段隧洞固结灌浆为 IV、V 类围岩，固结灌浆空入岩深 4.0m，排距 3.0m。一、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。同时也可提高一定的堵水能力。固结灌浆又分为常规固结灌浆与高压固结灌浆。其不同点为：（一）高压固结灌浆是对较深层的围岩进行灌浆加固；（二）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。（三）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。二、固结灌浆应在该部位回填灌浆结束 7 天后，按环间分序，环内加密先压无水孔，后压有水孔的原则进行。根据降水漏斗的原理，一般从拱顶顺序向下压注。三、固结灌浆的施工顺序钻孔→冲洗→压水试验→灌浆→封孔→检查→需要时进行补灌。固结灌浆孔位布置，按设计进行钻孔，孔径不小于 38mm，双层钢筋衬砌段，按施工详图预埋灌浆管。孔位偏差不大于 20cm，开孔误差不大于5º，孔深符合设计要求。四、灌浆材料及设备（一）采纳普通硅酸盐水泥，标号不低于 425#，受潮结块不得使用。（二）需要掺入外加剂时，其最佳掺量通过试验确定并报监理工程师批准。（三）采纳制浆能力为 3m3/h 的立式灰浆搅拌机，注浆机拟用 KBY-50/70 型注浆泵，压力 0.5～7Mpa，排量 0～50L/min，功率 7.5KW。五、冲孔：固结灌浆前应对孔壁和裂隙进行冲洗，可用压水冲洗的方法直至回水澄清并延续 10min 即可，冲洗压力不宜大于设计灌注压力的80%。六、压水试验：压水试验的目的在于测定围岩吸水性，核定围岩的渗透性。为灌浆时选取泵量，泵压及浆液浓度或配方提供依据，同时冲洗钻孔，检查止浆塞和灌浆管路情况。固结灌浆前，选择有代表性的孔作压水试验，压水试验孔数为总孔数的 50%，压水试验压力可采纳 0.3Mpa 逐渐增大至规定压力，在规定的压力下，每 5min 测一次压入流量，满足下列条件之一，试验即可结束，且以最终流量值为计算流量。（一）连续四次测量其最大最小值之差小于最终一次测值的 10%。（二）连续四次测量，其最大最小值之差小于 1L/min。七、灌浆（一）本隧洞固结灌浆孔深不太大，拟采纳单孔、循环式、全段一次灌浆。（二）确定合适的灌浆压力。从理论上...
