第十三章电气设备安装技术措施

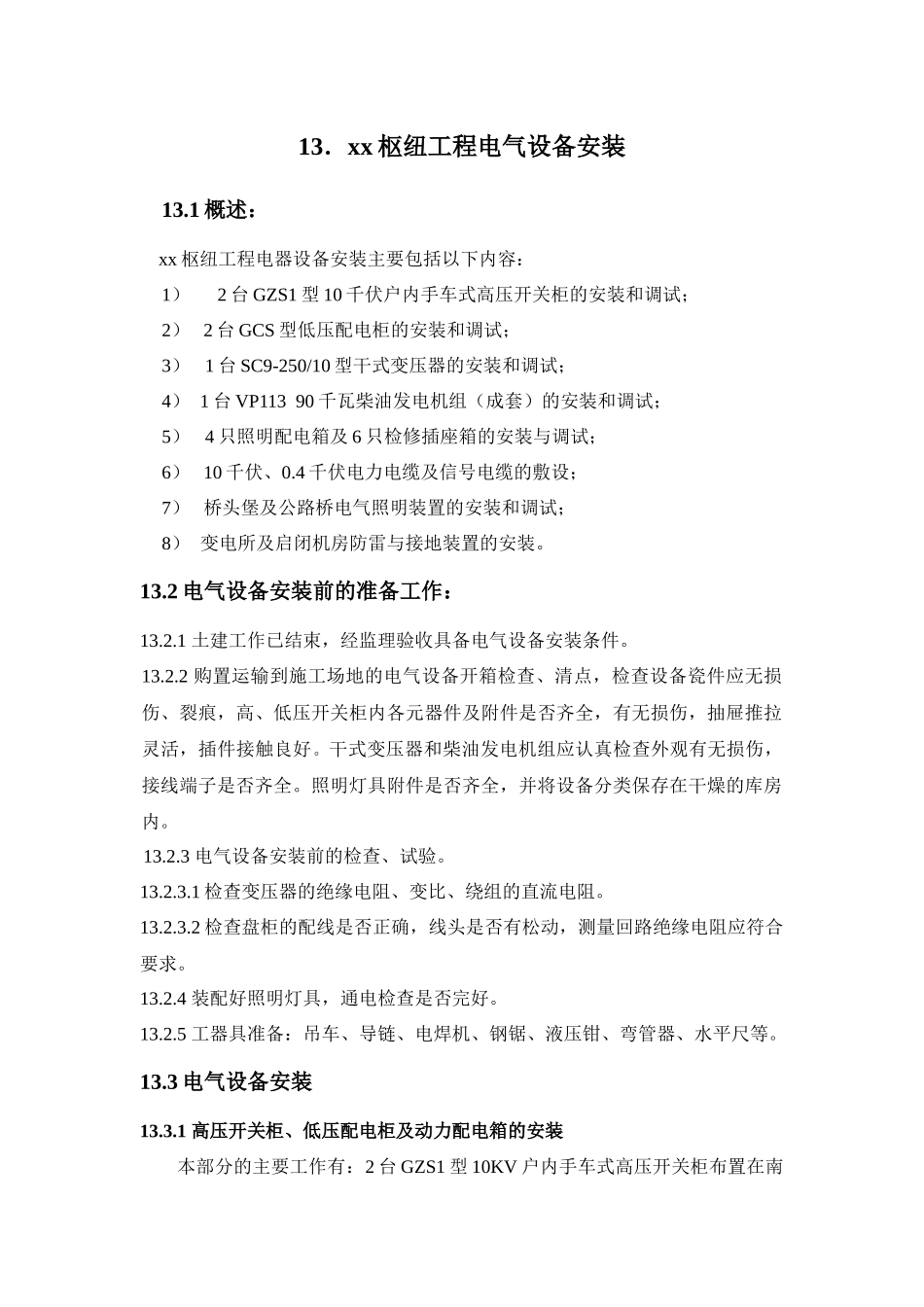

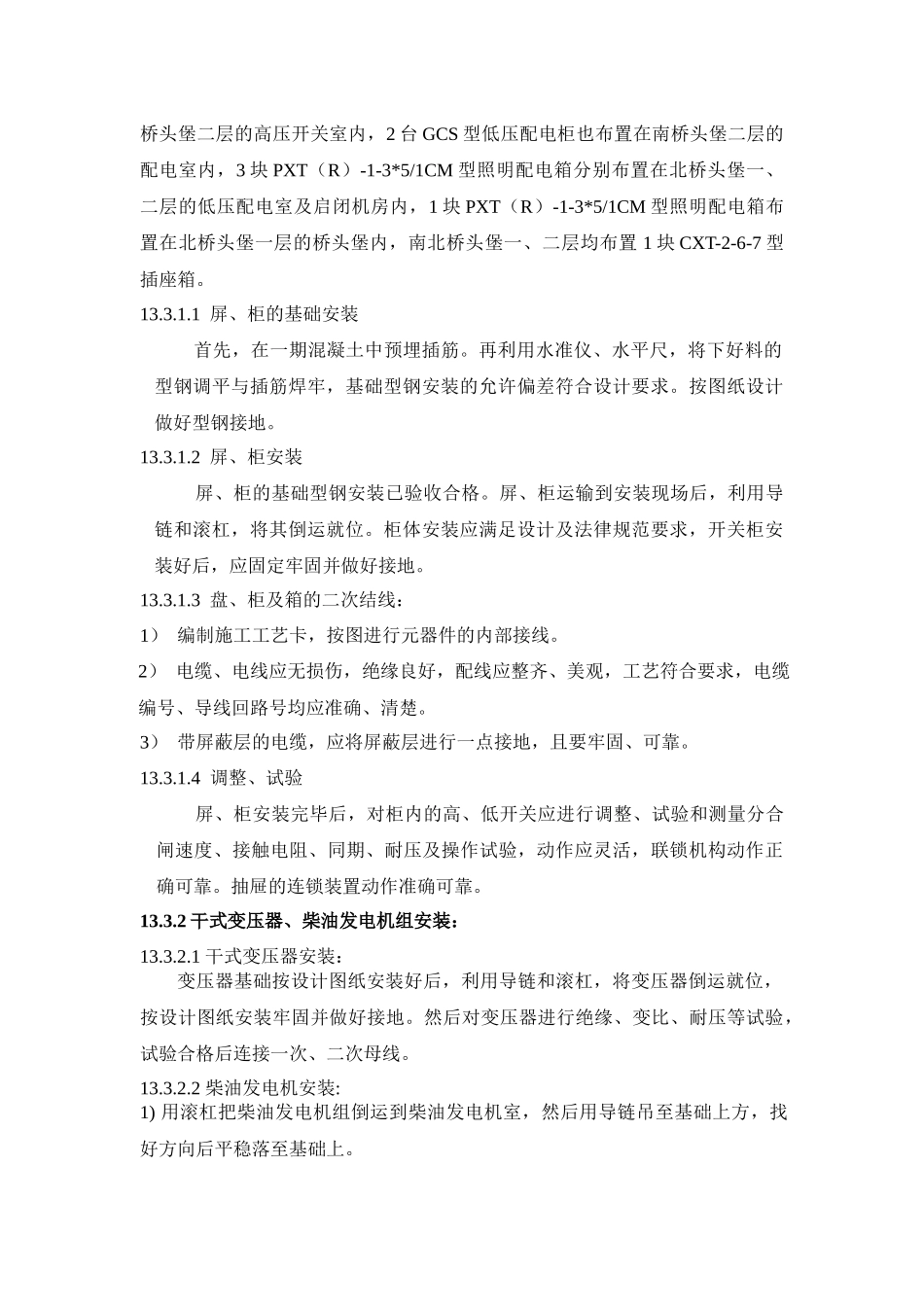

13．xx 枢纽工程电气设备安装13.1 概述：xx 枢纽工程电器设备安装主要包括以下内容：1）2 台 GZS1 型 10 千伏户内手车式高压开关柜的安装和调试；2） 2 台 GCS 型低压配电柜的安装和调试；3）1 台 SC9-250/10 型干式变压器的安装和调试；4） 1 台 VP113 90 千瓦柴油发电机组（成套）的安装和调试；5）4 只照明配电箱及 6 只检修插座箱的安装与调试；6） 10 千伏、0.4 千伏电力电缆及信号电缆的敷设；7） 桥头堡及公路桥电气照明装置的安装和调试；8） 变电所及启闭机房防雷与接地装置的安装。13.2 电气设备安装前的准备工作：13.2.1 土建工作已结束，经监理验收具备电气设备安装条件。13.2.2 购置运输到施工场地的电气设备开箱检查、清点，检查设备瓷件应无损伤、裂痕，高、低压开关柜内各元器件及附件是否齐全，有无损伤，抽屉推拉灵活，插件接触良好。干式变压器和柴油发电机组应认真检查外观有无损伤，接线端子是否齐全。照明灯具附件是否齐全，并将设备分类保存在干燥的库房内。13.2.3 电气设备安装前的检查、试验。13.2.3.1 检查变压器的绝缘电阻、变比、绕组的直流电阻。13.2.3.2 检查盘柜的配线是否正确，线头是否有松动，测量回路绝缘电阻应符合要求。13.2.4 装配好照明灯具，通电检查是否完好。13.2.5 工器具准备：吊车、导链、电焊机、钢锯、液压钳、弯管器、水平尺等。13.3 电气设备安装13.3.1 高压开关柜、低压配电柜及动力配电箱的安装本部分的主要工作有：2 台 GZS1 型 10KV 户内手车式高压开关柜布置在南桥头堡二层的高压开关室内，2 台 GCS 型低压配电柜也布置在南桥头堡二层的配电室内，3 块 PXT（R）-1-3*5/1CM 型照明配电箱分别布置在北桥头堡一、二层的低压配电室及启闭机房内，1 块 PXT（R）-1-3*5/1CM 型照明配电箱布置在北桥头堡一层的桥头堡内，南北桥头堡一、二层均布置 1 块 CXT-2-6-7 型插座箱。13.3.1.1 屏、柜的基础安装首先，在一期混凝土中预埋插筋。再利用水准仪、水平尺，将下好料的型钢调平与插筋焊牢，基础型钢安装的允许偏差符合设计要求。按图纸设计做好型钢接地。13.3.1.2 屏、柜安装屏、柜的基础型钢安装已验收合格。屏、柜运输到安装现场后，利用导链和滚杠，将其倒运就位。柜体安装应满足设计及法律规范要求，开关柜安装好后，应固定牢固并做好接地。13.3.1.3 盘、柜及箱的二次结线：1） 编制施工工艺卡，按图进行元器件的内部接线。2） ...
