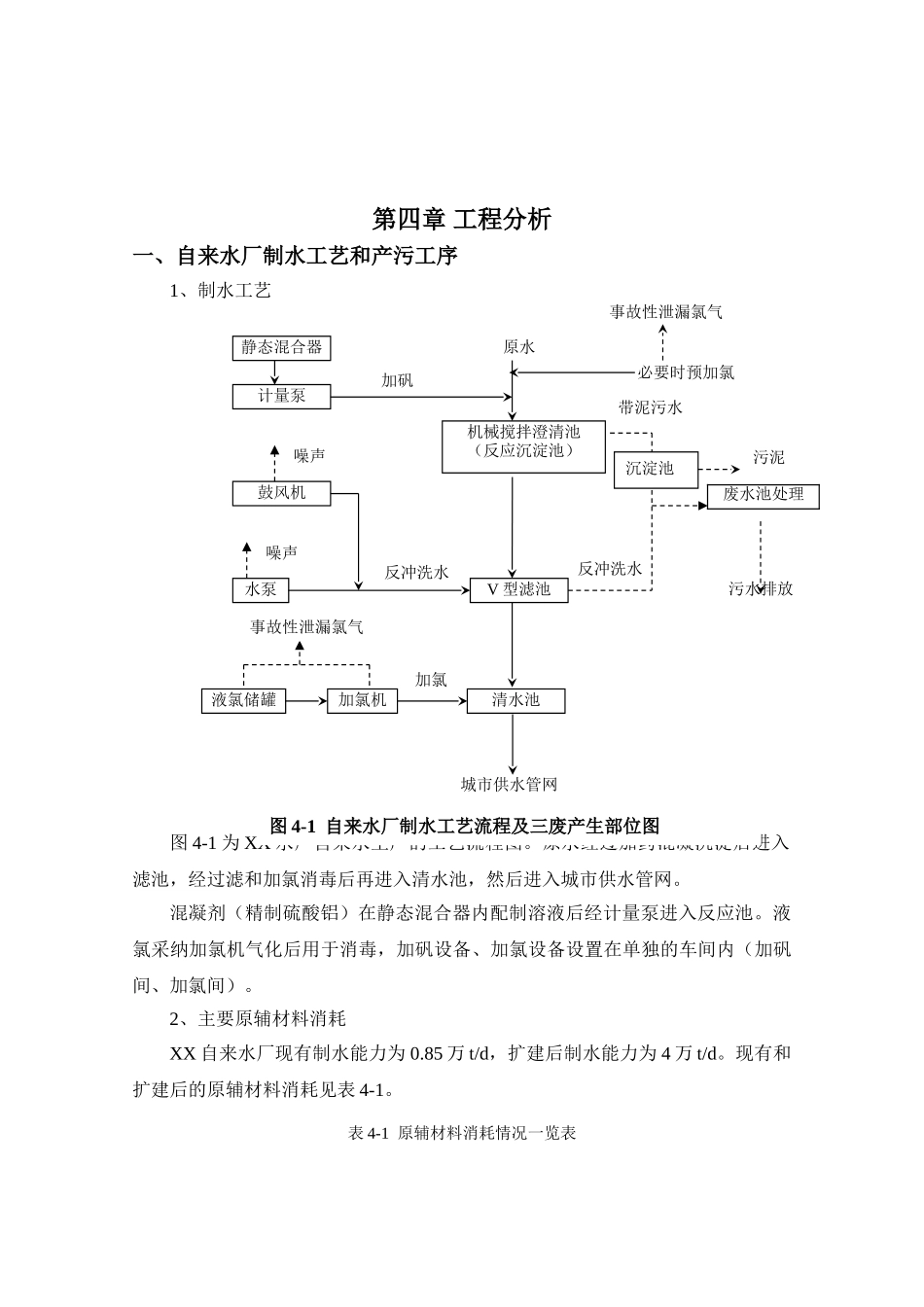

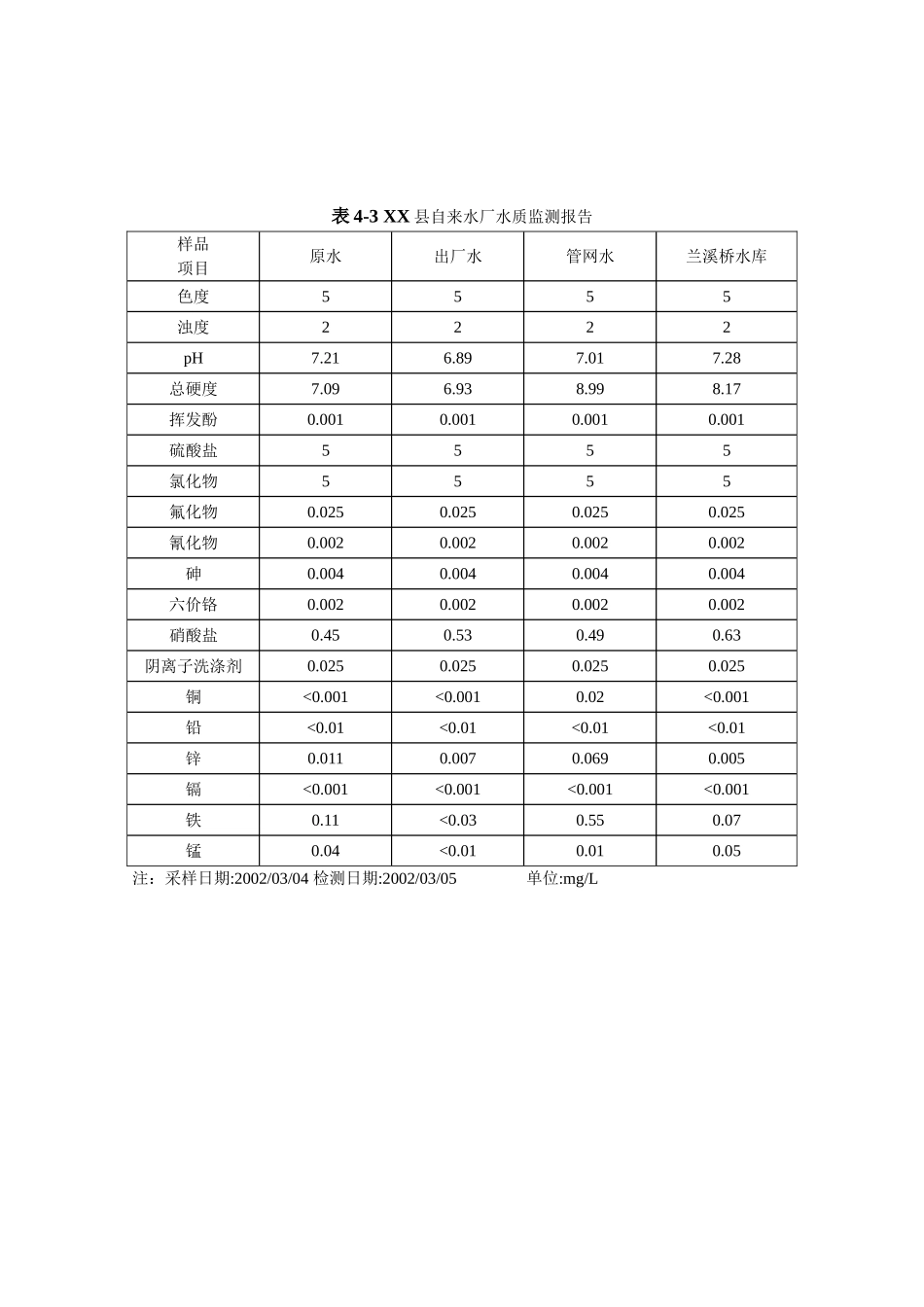

第四章 工程分析一、自来水厂制水工艺和产污工序1、制水工艺图 4-1 为 XX 水厂自来水生产的工艺流程图。原水经过加药混凝沉淀后进入滤池，经过滤和加氯消毒后再进入清水池，然后进入城市供水管网。混凝剂（精制硫酸铝）在静态混合器内配制溶液后经计量泵进入反应池。液氯采纳加氯机气化后用于消毒，加矾设备、加氯设备设置在单独的车间内（加矾间、加氯间）。2、主要原辅材料消耗XX 自来水厂现有制水能力为 0.85 万 t/d，扩建后制水能力为 4 万 t/d。现有和扩建后的原辅材料消耗见表 4-1。表 4-1 原辅材料消耗情况一览表废水池处理污水排放城市供水管网原水机械搅拌澄清池（反应沉淀池）V 型滤池清水池静态混合器计量泵加矾水泵鼓风机反冲洗水噪声噪声液氯储罐加氯机加氯事故性泄漏氯气带泥污水反冲洗水图 4-1 自来水厂制水工艺流程及三废产生部位图必要时预加氯事故性泄漏氯气沉淀池污泥原材料单耗现有耗量扩建后耗量原水0.85 万 t/d4 万 t/d消毒剂（液氯）3mg/L25.5kg/d120kg/d絮凝剂（硫酸铝）5mg/L42.5kg/d200kg/d3、产污工序XX 水厂自来水生产过程中的主要产污工序为：沉淀滤池及冲洗等阶段的污泥及废水、鼓风机、水泵噪声，以及加氯系统氯气的事故性泄漏。表 4-2 为 XX水厂自来水生产过程中各产污工序的污染类型和污染因子。表 4-2 各产污工序的污染类型和污染因子工序污染类型主要污染因子沉淀污泥水SS、COD、污泥过滤反冲洗水SS、COD鼓风机、水泵噪声噪声加氯系统大气污染物Cl2二、污染源及源强分析（一）废水污染源1、生产废水制水工艺过程中产生的废水主要是滤池反冲洗水和沉淀池排污水，其中污染物的含量与水源水质中的污染物含量密切相关。对现有自来水厂的水源（兰溪桥水库）、原水、出厂水和管网水的水质进行监测，监测结果见附表 4-3~4-6。另对同类型自来水沉淀排污水和滤池反冲洗水取样监测，废水中主要污染物的监测平均值和变化范围如表 4-7。表 4-7 水厂各类废水中污染物浓度（mg/L）CODcrSS沉淀池排污水平均值99.6331变化范围93.47~105.82297~365滤池反冲洗水平均值84.6294变化范围73.48~96.17256~331混合后平均浓度85.3295.3表 4-3 XX 县自来水厂水质监测报告样品项目原水出厂水管网水兰溪桥水库色度5555浊度2222pH7.216.897.017.28总硬度7.096.938.998.17挥发酚0.0010.0010.0010.001硫酸盐5555氯化物5555氟化物0.0250.0250.0250.025氰化物0.0020.0020.0020.002砷0.0040.0040.0040.004六价...
