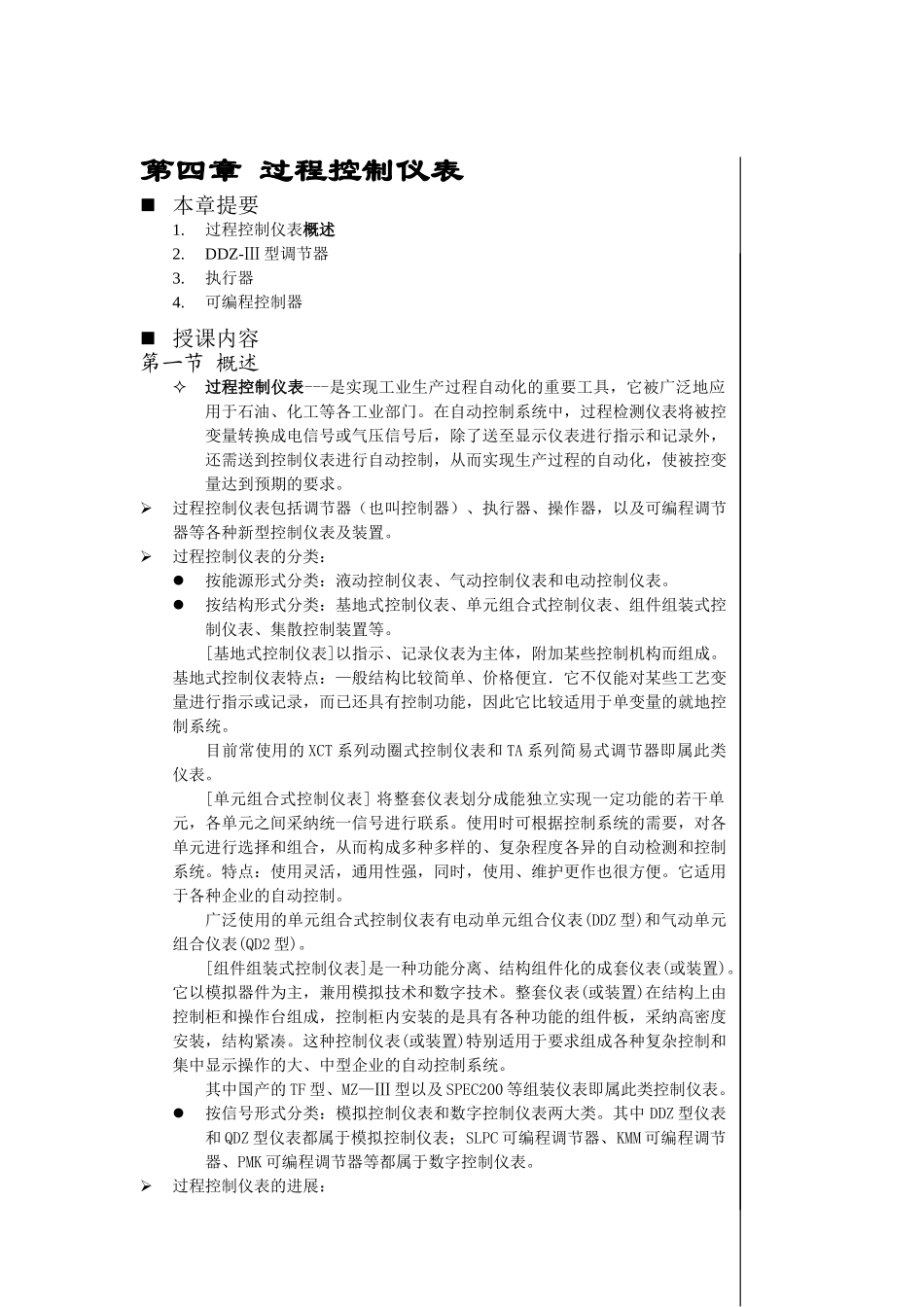

第四章 过程控制仪表 本章提要1.过程控制仪表概述2.DDZ-Ⅲ 型调节器3.执行器4.可编程控制器 授课内容第一节 概述过程控制仪表---是实现工业生产过程自动化的重要工具，它被广泛地应用于石油、化工等各工业部门。在自动控制系统中，过程检测仪表将被控变量转换成电信号或气压信号后，除了送至显示仪表进行指示和记录外，还需送到控制仪表进行自动控制，从而实现生产过程的自动化，使被控变量达到预期的要求。过程控制仪表包括调节器（也叫控制器）、执行器、操作器，以及可编程调节器等各种新型控制仪表及装置。过程控制仪表的分类：按能源形式分类：液动控制仪表、气动控制仪表和电动控制仪表。按结构形式分类：基地式控制仪表、单元组合式控制仪表、组件组装式控制仪表、集散控制装置等。[基地式控制仪表]以指示、记录仪表为主体，附加某些控制机构而组成。基地式控制仪表特点：—般结构比较简单、价格便宜．它不仅能对某些工艺变量进行指示或记录，而已还具有控制功能，因此它比较适用于单变量的就地控制系统。目前常使用的 XCT 系列动圈式控制仪表和 TA 系列简易式调节器即属此类仪表。[单元组合式控制仪表] 将整套仪表划分成能独立实现一定功能的若干单元，各单元之间采纳统一信号进行联系。使用时可根据控制系统的需要，对各单元进行选择和组合，从而构成多种多样的、复杂程度各异的自动检测和控制系统。特点：使用灵活，通用性强，同时，使用、维护更作也很方便。它适用于各种企业的自动控制。广泛使用的单元组合式控制仪表有电动单元组合仪表(DDZ 型)和气动单元组合仪表(QD2 型)。[组件组装式控制仪表]是一种功能分离、结构组件化的成套仪表(或装置)。它以模拟器件为主，兼用模拟技术和数字技术。整套仪表(或装置)在结构上由控制柜和操作台组成，控制柜内安装的是具有各种功能的组件板，采纳高密度安装，结构紧凑。这种控制仪表(或装置)特别适用于要求组成各种复杂控制和集中显示操作的大、中型企业的自动控制系统。其中国产的 TF 型、MZ—Ⅲ 型以及 SPEC200 等组装仪表即属此类控制仪表。按信号形式分类：模拟控制仪表和数字控制仪表两大类。其中 DDZ 型仪表和 QDZ 型仪表都属于模拟控制仪表；SLPC 可编程调节器、KMM 可编程调节器、PMK 可编程调节器等都属于数字控制仪表。过程控制仪表的进展：过程控制仪表的主体是气动控制仪表和电动控制仪表，它们的发生和进展分别经历了基地式、单元组合式...
