第四讲-热水供应工程

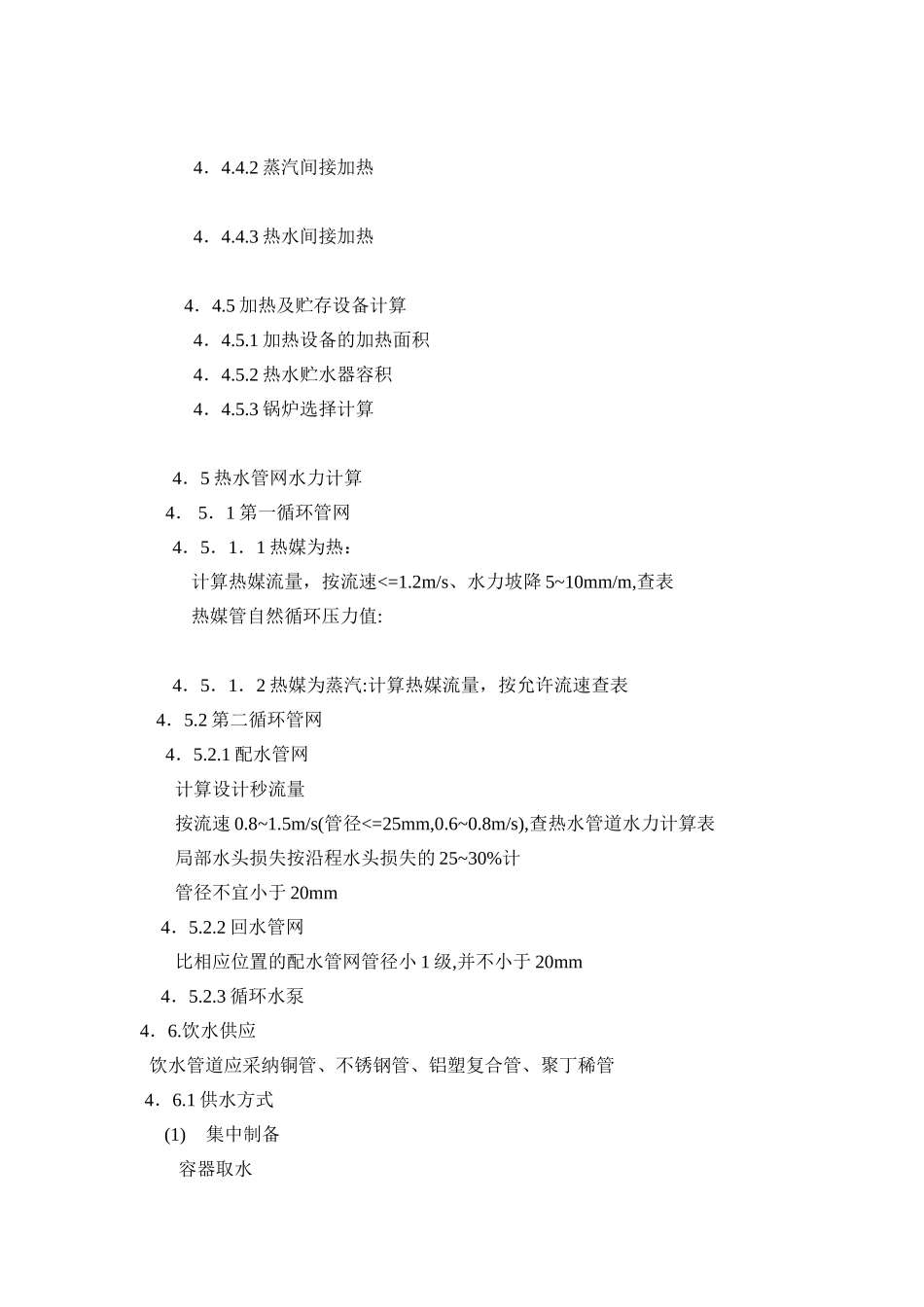

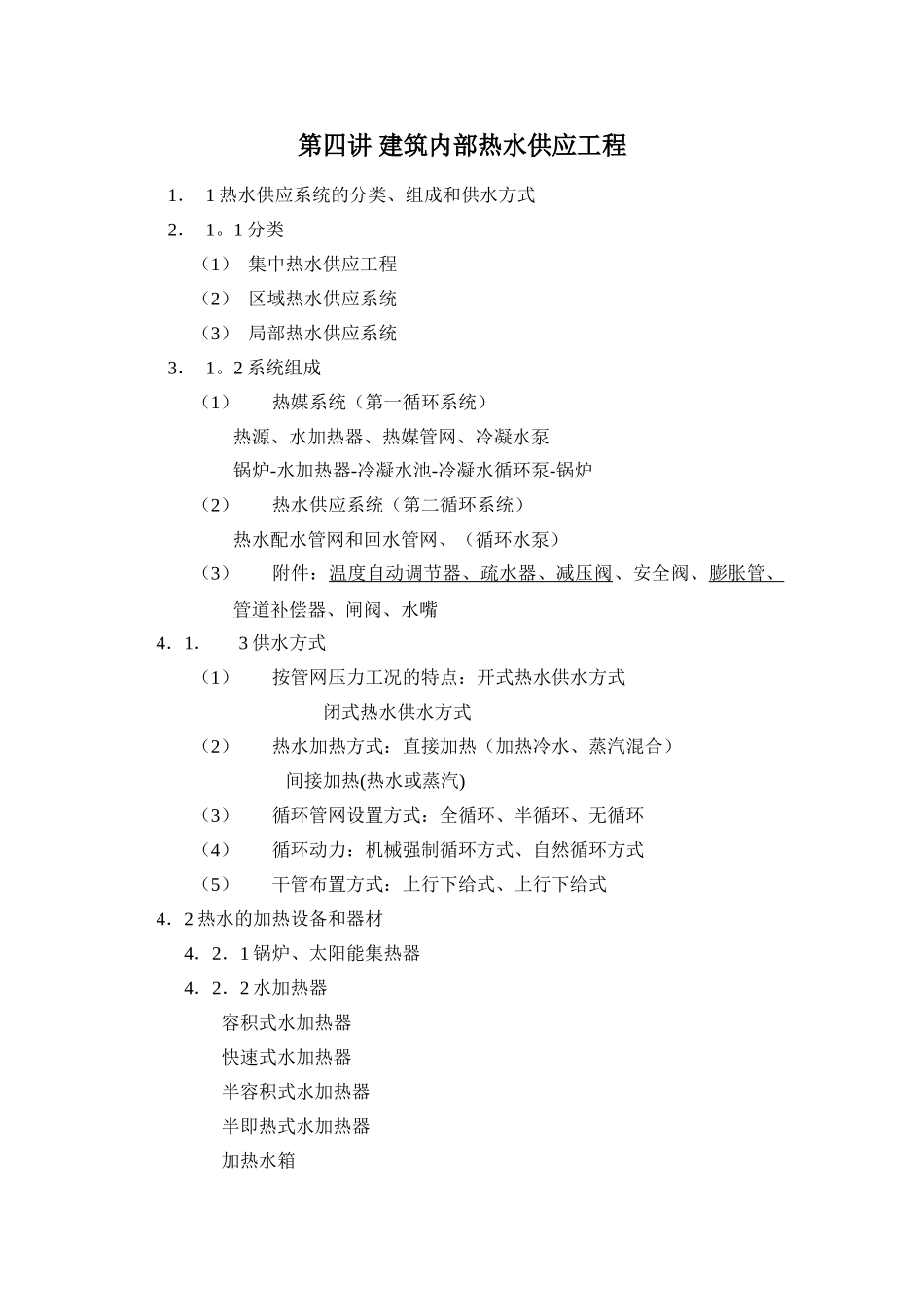

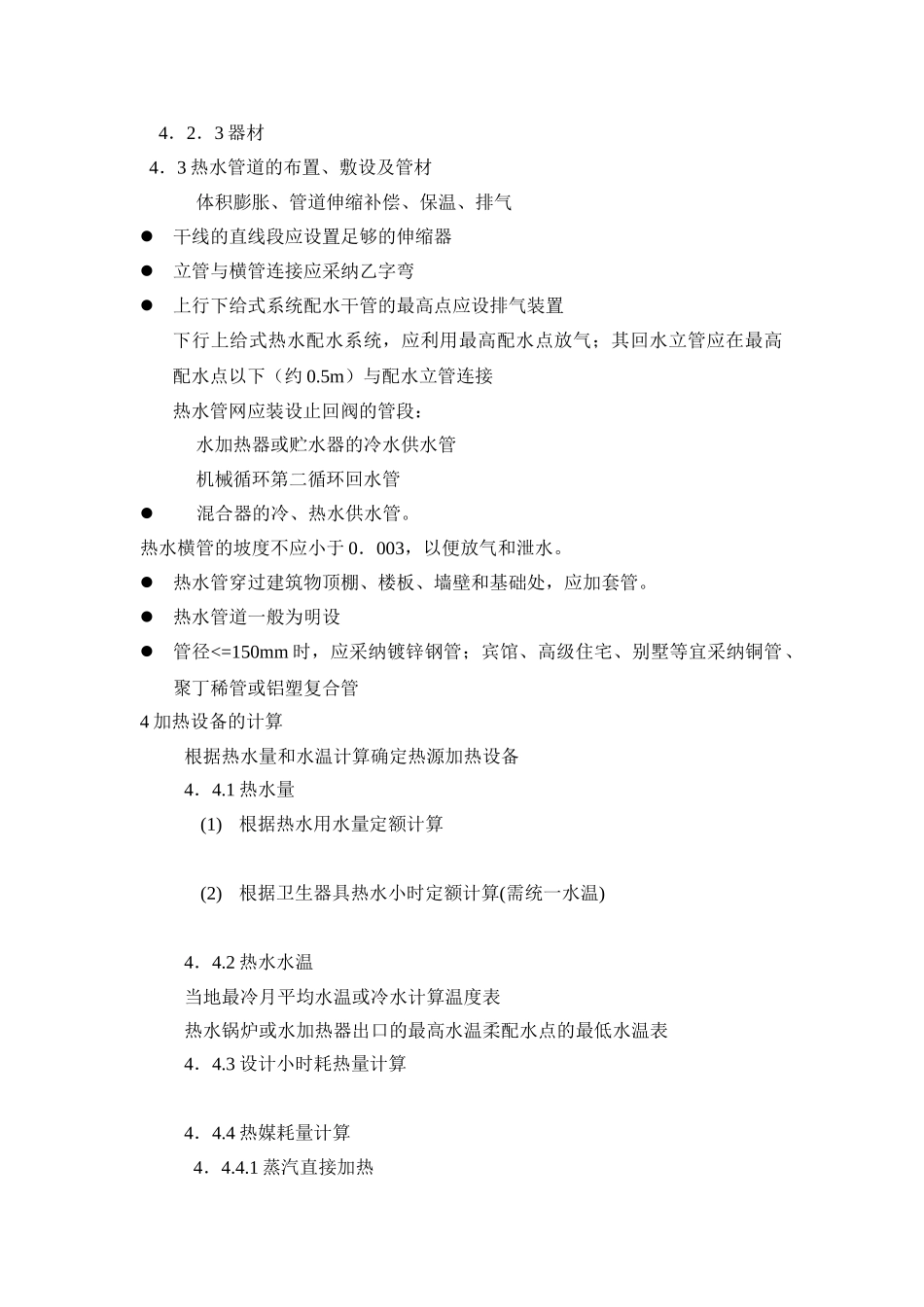

第四讲 建筑内部热水供应工程1． 1 热水供应系统的分类、组成和供水方式2． 1。1 分类（1） 集中热水供应工程（2） 区域热水供应系统（3） 局部热水供应系统3． 1。2 系统组成（1）热媒系统（第一循环系统）热源、水加热器、热媒管网、冷凝水泵锅炉-水加热器-冷凝水池-冷凝水循环泵-锅炉（2）热水供应系统（第二循环系统）热水配水管网和回水管网、（循环水泵）（3）附件：温度自动调节器、疏水器、减压阀、安全阀、膨胀管、管道补偿器、闸阀、水嘴4．1．3 供水方式（1）按管网压力工况的特点：开式热水供水方式 闭式热水供水方式（2）热水加热方式：直接加热（加热冷水、蒸汽混合） 间接加热(热水或蒸汽)（3）循环管网设置方式：全循环、半循环、无循环（4）循环动力：机械强制循环方式、自然循环方式（5）干管布置方式：上行下给式、上行下给式4．2 热水的加热设备和器材4．2．1 锅炉、太阳能集热器4．2．2 水加热器 容积式水加热器 快速式水加热器 半容积式水加热器 半即热式水加热器 加热水箱 4．2．3 器材 4．3 热水管道的布置、敷设及管材 体积膨胀、管道伸缩补偿、保温、排气干线的直线段应设置足够的伸缩器立管与横管连接应采纳乙字弯上行下给式系统配水干管的最高点应设排气装置下行上给式热水配水系统，应利用最高配水点放气；其回水立管应在最高配水点以下（约 0.5m）与配水立管连接 热水管网应装设止回阀的管段： 水加热器或贮水器的冷水供水管 机械循环第二循环回水管 混合器的冷、热水供水管。热水横管的坡度不应小于 0．003，以便放气和泄水。热水管穿过建筑物顶棚、楼板、墙壁和基础处，应加套管。热水管道一般为明设管径<=150mm 时，应采纳镀锌钢管；宾馆、高级住宅、别墅等宜采纳铜管、聚丁稀管或铝塑复合管4 加热设备的计算根据热水量和水温计算确定热源加热设备4．4.1 热水量(1)根据热水用水量定额计算(2)根据卫生器具热水小时定额计算(需统一水温)4．4.2 热水水温当地最冷月平均水温或冷水计算温度表热水锅炉或水加热器出口的最高水温柔配水点的最低水温表4．4.3 设计小时耗热量计算4．4.4 热媒耗量计算 4．4.4.1 蒸汽直接加热 4．4.4.2 蒸汽间接加热 4．4.4.3 热水间接加热4．4.5 加热及贮存设备计算 4．4.5.1 加热设备的加热面积 4．4.5.2 热水贮水器容积 4．4.5.3 锅炉选择计算4．5 热水管网水力计算 4． 5．1 第一循环管网4．5．1．1 热媒为热：...
