箍筋工程量计算VIP专享

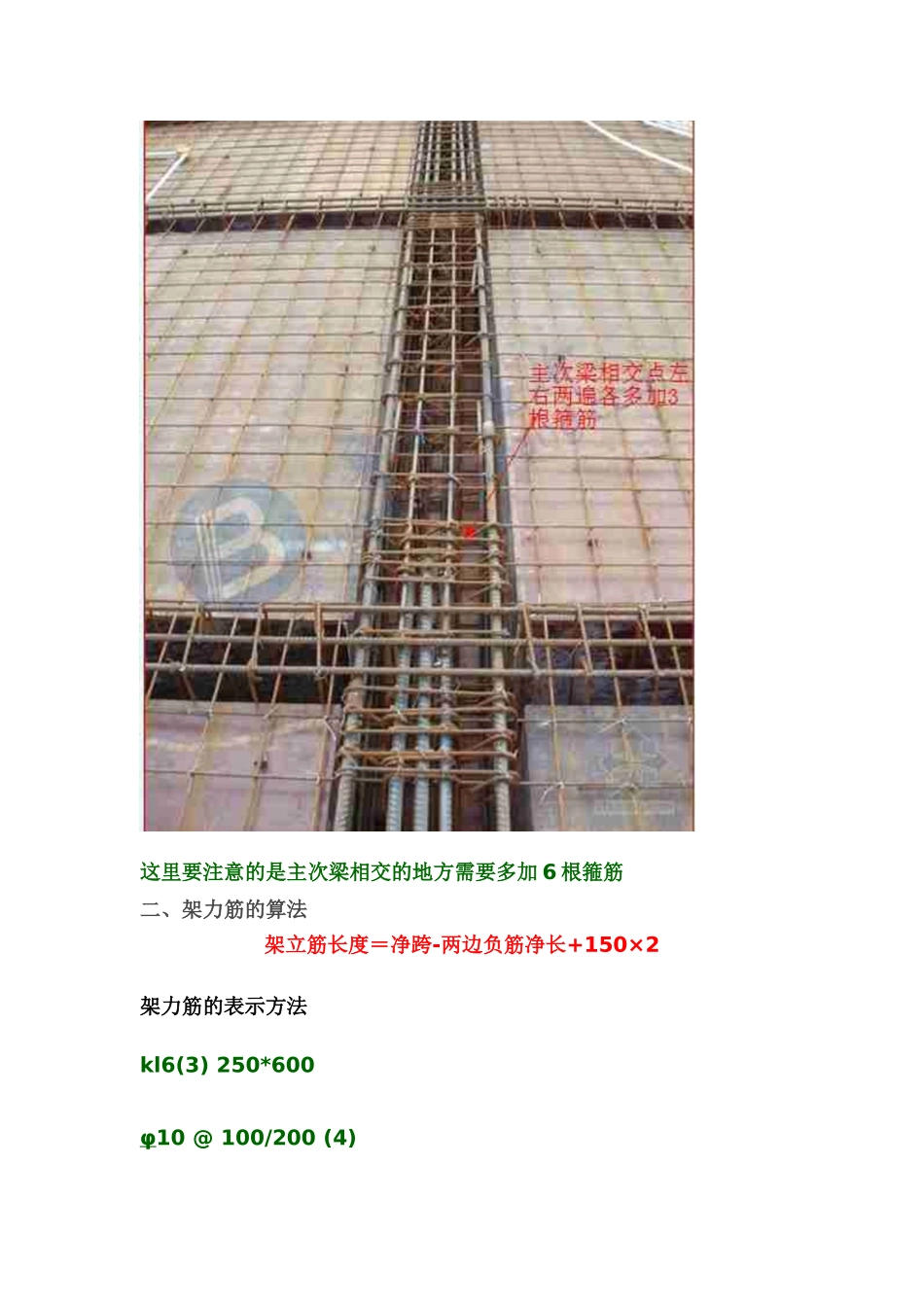

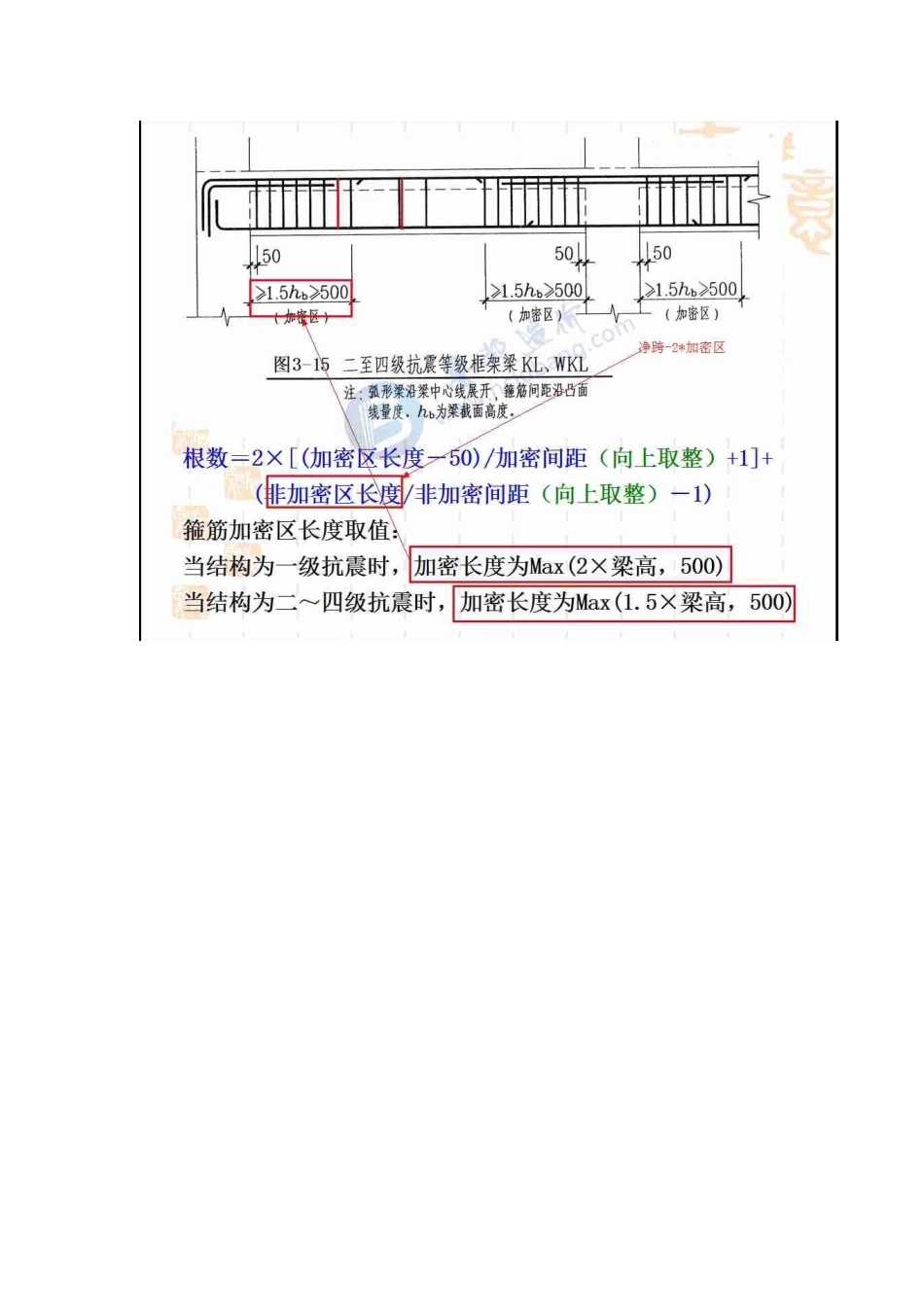

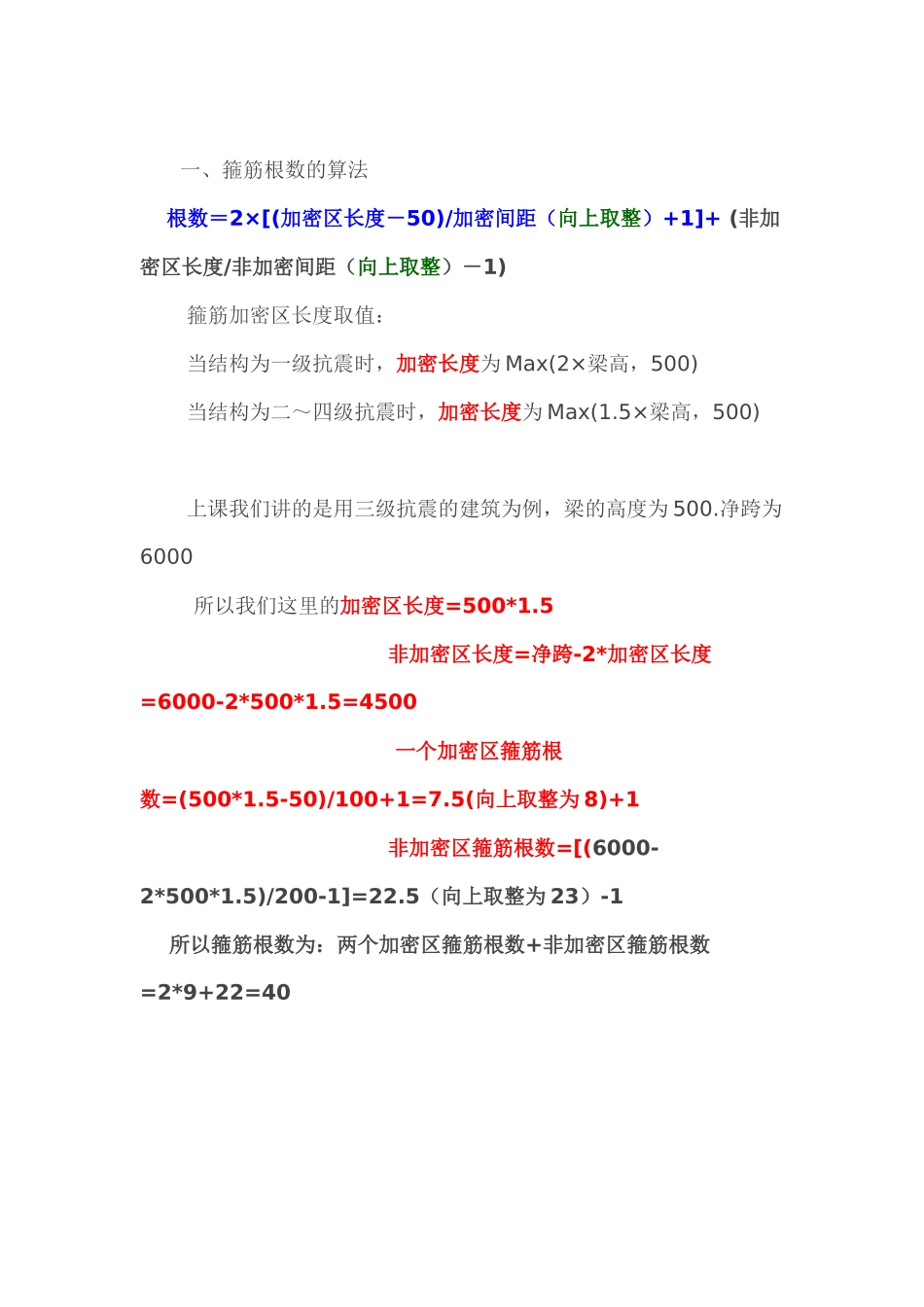

一、箍筋根数的算法 根数＝2×[(加密区长度－50)/加密间距（向上取整）+1]+ (非加密区长度/非加密间距（向上取整）－1) 箍筋加密区长度取值： 当结构为一级抗震时，加密长度为 Max(2×梁高，500) 当结构为二～四级抗震时，加密长度为 Max(1.5×梁高，500) 上课我们讲的是用三级抗震的建筑为例，梁的高度为 500.净跨为6000 所以我们这里的加密区长度=500*1.5 非加密区长度=净跨-2*加密区长度=6000-2*500*1.5=4500 一个加密区箍筋根数=(500*1.5-50)/100+1=7.5(向上取整为 8)+1 非加密区箍筋根数=[(6000-2*500*1.5)/200-1]=22.5（向上取整为 23）-1 所以箍筋根数为：两个加密区箍筋根数+非加密区箍筋根数=2*9+22=40这里要注意的是主次梁相交的地方需要多加 6 根箍筋二、架力筋的算法架立筋长度＝净跨-两边负筋净长+150×2架力筋的表示方法kl6(3) 250*600φ10 @ 100/200 (4)2φ20 +2 φ 14 这段属于通长筋了2φ20 +(2 φ 14) 这段属于架力筋三、梁侧面纵筋 梁侧面纵筋包括构造钢筋（G）和抗扭钢筋（N） 1、hw 指梁的腹板高度，当 hw≥450 时，在梁的两个侧面应 沿高度配置纵向构造钢筋，用 G 打头，标注为两边侧面钢筋数量总和，且对称配置。当梁需配置受扭钢筋时，用 N 打 头，标注为两边侧面钢筋数量总和，且对称配置。 2、梁侧面构造纵筋和受扭纵筋的搭接与锚固长取值： 梁侧面构造钢筋其锚固长度可取为 15d；（直锚） 所以构造钢筋长度＝净跨+15d×2 梁侧面受扭纵向钢筋其锚固长度与方式同框架梁下部纵筋。（弯锚） 抗扭钢筋长度=净跨+(支座宽-保护层+15d)左+(支座宽-保护层+15d)右四、吊筋的算法 吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。 吊筋的作用是由于梁的某部受到大的集中荷载作用，为了 吊筋使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，总而言之，吊筋作用对抗剪有利！吊筋的计算规则有三：1. 上平直段的长度为该吊筋直径的 20 倍。2. 当梁高≤800 时，斜长的起弯角度为 45 度；梁高>800 时，斜长的起弯角度为 60 度；斜边垂直投影高度=主梁梁高-2 倍保护层厚度。3. 下平直段的长度等于次梁宽度每侧加上 50 毫米。计算公式：吊筋长度=长度＝（次梁宽度+2×50）+（2×斜段长度）+（2×...
