管线悬索吊桥工程设计与计算

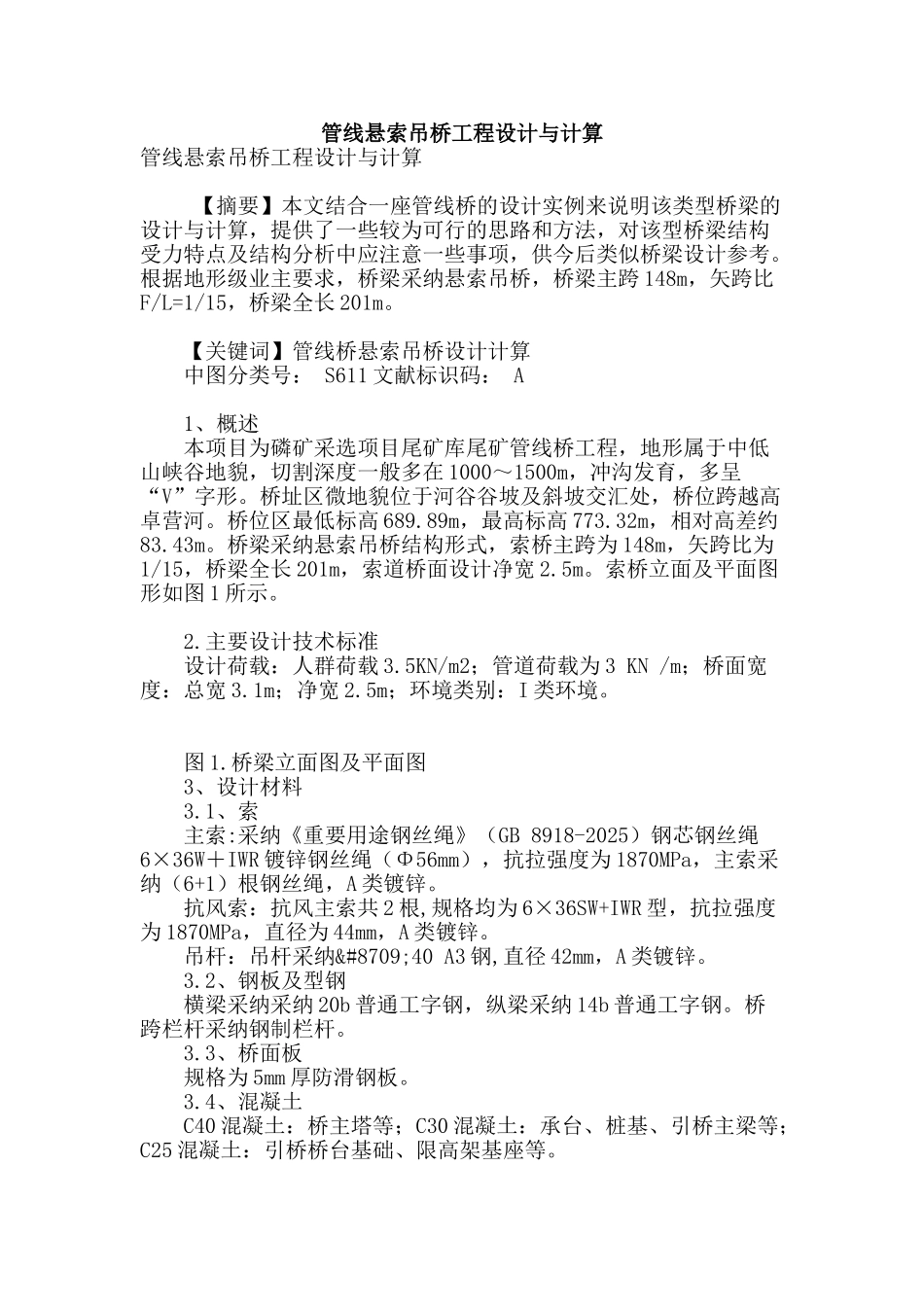

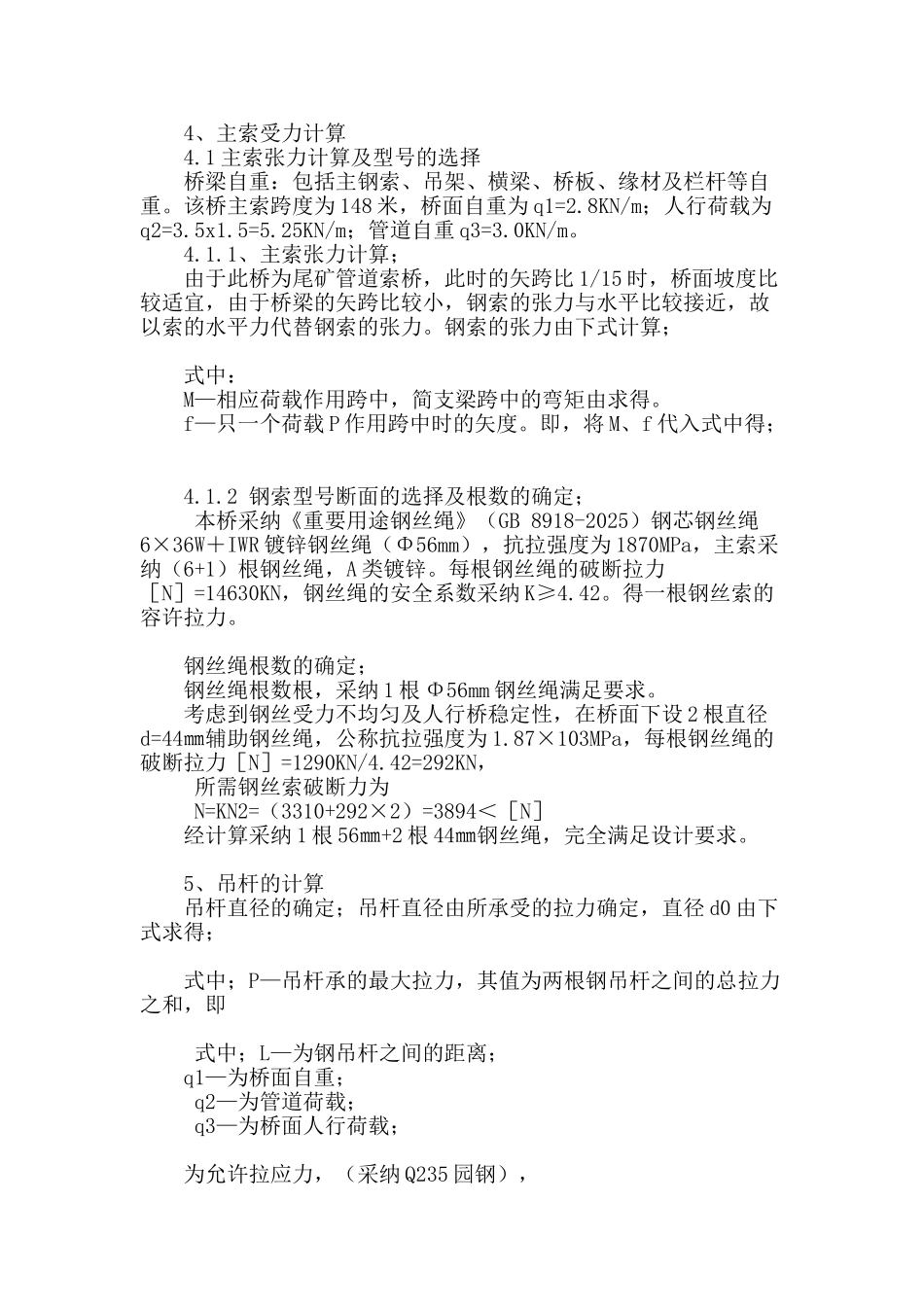

管线悬索吊桥工程设计与计算管线悬索吊桥工程设计与计算 【摘要】本文结合一座管线桥的设计实例来说明该类型桥梁的设计与计算，提供了一些较为可行的思路和方法，对该型桥梁结构受力特点及结构分析中应注意一些事项，供今后类似桥梁设计参考。根据地形级业主要求，桥梁采纳悬索吊桥，桥梁主跨 148m，矢跨比F/L=1/15，桥梁全长 201m。 【关键词】管线桥悬索吊桥设计计算 中图分类号： S611 文献标识码： A 1、概述 本项目为磷矿采选项目尾矿库尾矿管线桥工程，地形属于中低山峡谷地貌，切割深度一般多在 1000～1500m，冲沟发育，多呈“V”字形。桥址区微地貌位于河谷谷坡及斜坡交汇处，桥位跨越高卓营河。桥位区最低标高 689.89m，最高标高 773.32m，相对高差约83.43m。桥梁采纳悬索吊桥结构形式，索桥主跨为 148m，矢跨比为1/15，桥梁全长 201m，索道桥面设计净宽 2.5m。索桥立面及平面图形如图 1 所示。 2.主要设计技术标准 设计荷载：人群荷载 3.5KN/m2；管道荷载为 3 KN /m；桥面宽度：总宽 3.1m；净宽 2.5m；环境类别：I 类环境。 图 1.桥梁立面图及平面图 3、设计材料 3.1、索 主索:采纳《重要用途钢丝绳》（GB 8918-2025）钢芯钢丝绳6×36W＋IWR 镀锌钢丝绳（Φ56mm），抗拉强度为 1870MPa，主索采纳（6+1）根钢丝绳，A 类镀锌。 抗风索：抗风主索共 2 根,规格均为 6×36SW+IWR 型，抗拉强度为 1870MPa，直径为 44mm，A 类镀锌。 吊杆：吊杆采纳∅40 A3 钢,直径 42mm，A 类镀锌。 3.2、钢板及型钢 横梁采纳采纳 20b 普通工字钢，纵梁采纳 14b 普通工字钢。桥跨栏杆采纳钢制栏杆。 3.3、桥面板 规格为 5mm 厚防滑钢板。 3.4、混凝土 C40 混凝土：桥主塔等；C30 混凝土：承台、桩基、引桥主梁等；C25 混凝土：引桥桥台基础、限高架基座等。 4、主索受力计算 4.1 主索张力计算及型号的选择 桥梁自重：包括主钢索、吊架、横梁、桥板、缘材及栏杆等自重。该桥主索跨度为 148 米，桥面自重为 q1=2.8KN/m；人行荷载为q2=3.5x1.5=5.25KN/m；管道自重 q3=3.0KN/m。 4.1.1、主索张力计算； 由于此桥为尾矿管道索桥，此时的矢跨比 1/15 时，桥面坡度比较适宜，由于桥梁的矢跨比较小，钢索的张力与水平比较接近，故以索的水平力代替钢索的张力。钢索的张力由下式计算； 式中： M—相应荷载作用跨中，简支梁跨中的弯矩由求得。 f—只一个荷载 P 作用跨中时的矢度...
