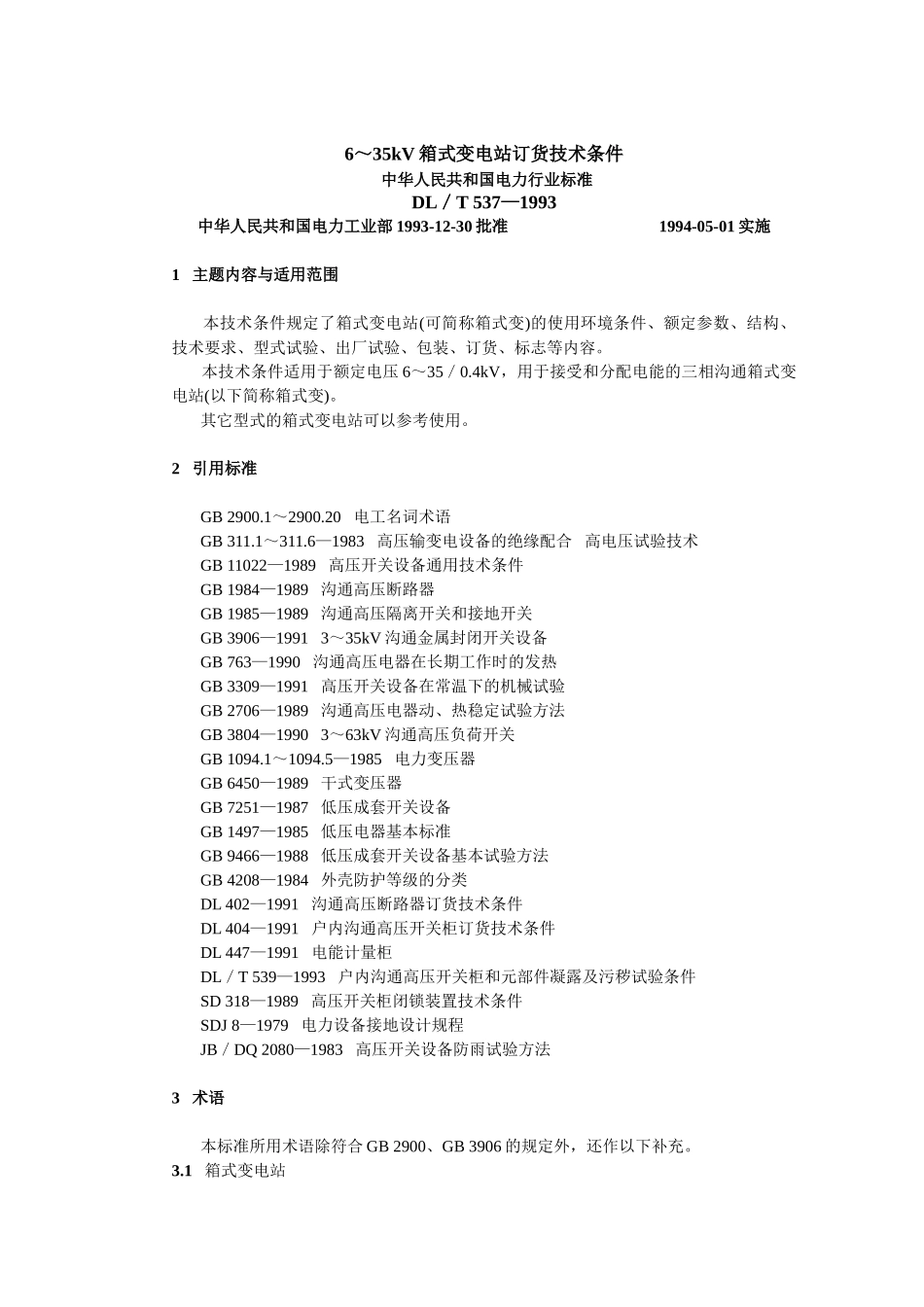

6～35kV 箱式变电站订货技术条件 中华人民共和国电力行业标准DL／T 537—1993中华人民共和国电力工业部 1993-12-30 批准 1994-05-01 实施 1 主题内容与适用范围 本技术条件规定了箱式变电站(可简称箱式变)的使用环境条件、额定参数、结构、技术要求、型式试验、出厂试验、包装、订货、标志等内容。 本技术条件适用于额定电压 6～35／0.4kV，用于接受和分配电能的三相沟通箱式变电站(以下简称箱式变)。 其它型式的箱式变电站可以参考使用。 2 引用标准 GB 2900.1～2900.20 电工名词术语 GB 311.1～311.6—1983 高压输变电设备的绝缘配合 高电压试验技术 GB 11022—1989 高压开关设备通用技术条件 GB 1984—1989 沟通高压断路器 GB 1985—1989 沟通高压隔离开关和接地开关 GB 3906—1991 3～35kV 沟通金属封闭开关设备 GB 763—1990 沟通高压电器在长期工作时的发热 GB 3309—1991 高压开关设备在常温下的机械试验 GB 2706—1989 沟通高压电器动、热稳定试验方法 GB 3804—1990 3～63kV 沟通高压负荷开关 GB 1094.1～1094.5—1985 电力变压器 GB 6450—1989 干式变压器 GB 7251—1987 低压成套开关设备 GB 1497—1985 低压电器基本标准 GB 9466—1988 低压成套开关设备基本试验方法 GB 4208—1984 外壳防护等级的分类 DL 402—1991 沟通高压断路器订货技术条件 DL 404—1991 户内沟通高压开关柜订货技术条件 DL 447—1991 电能计量柜 DL／T 539—1993 户内沟通高压开关柜和元部件凝露及污秽试验条件 SD 318—1989 高压开关柜闭锁装置技术条件 SDJ 8—1979 电力设备接地设计规程 JB／DQ 2080—1983 高压开关设备防雨试验方法 3 术语 本标准所用术语除符合 GB 2900、GB 3906 的规定外，还作以下补充。3.1 箱式变电站 由高压配电装置、电力变压器、低压配电装置和电能计量装置等组合在一个或几个箱体内而构成的紧凑型成套配电装置称之为箱式变电站，简称箱式变。3.2 高压配电装置 由高压开关设备、熔断器、连接母线、避雷器、无功补偿装置、绝缘支持件及其控制、测量装置等组成的高压受电设备称之为高压配电装置。3.3 低压配电装置 由低压开关设备、熔断器、低压母线及分支线、避雷器、无功补偿装置、绝缘支持件及其控制、测量装置等组成的低压配电设备称之为低压配电装置。3.4 电能计量装置 对计费电力用户用电计量和管理的专用装置。 4 产...
