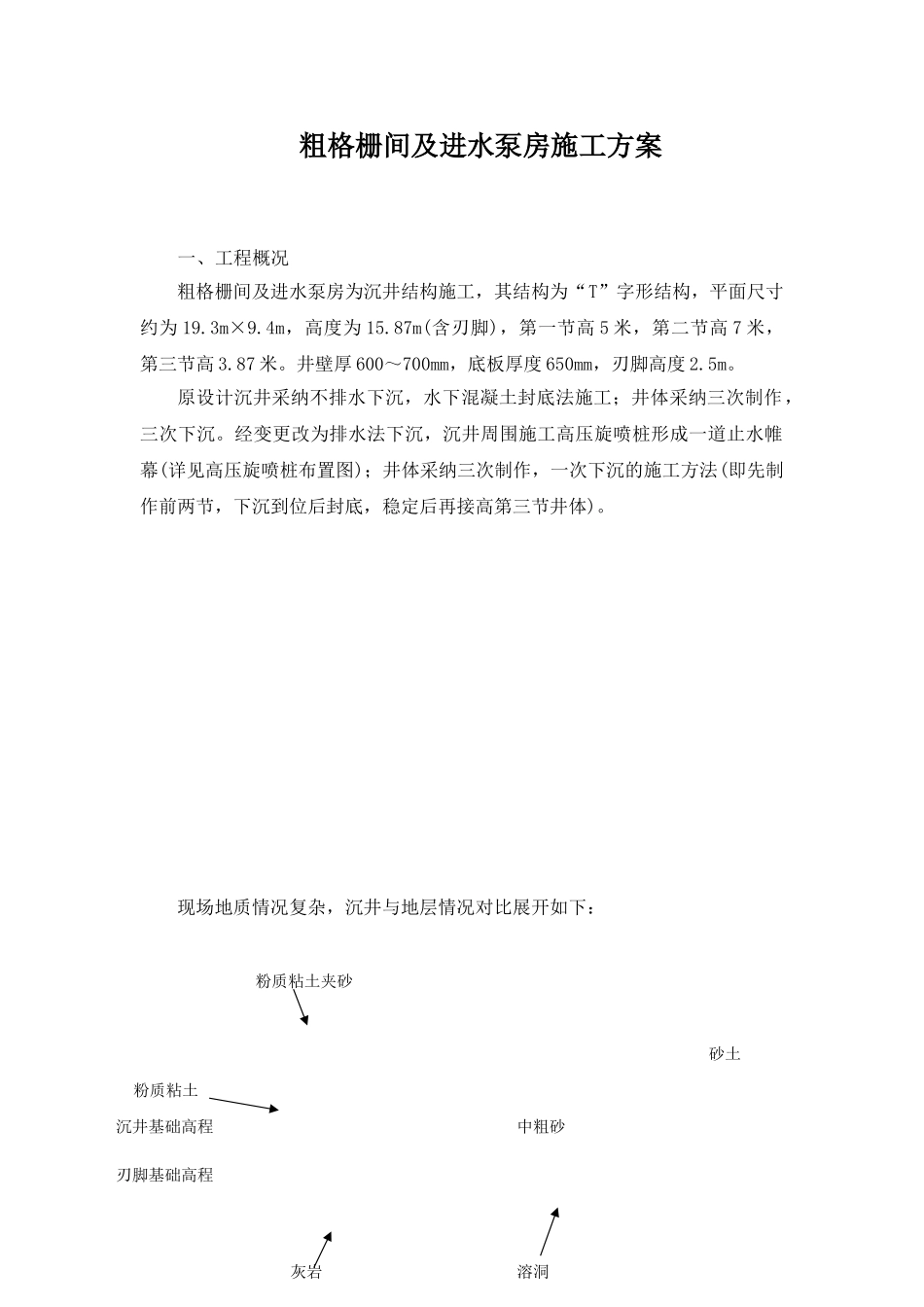

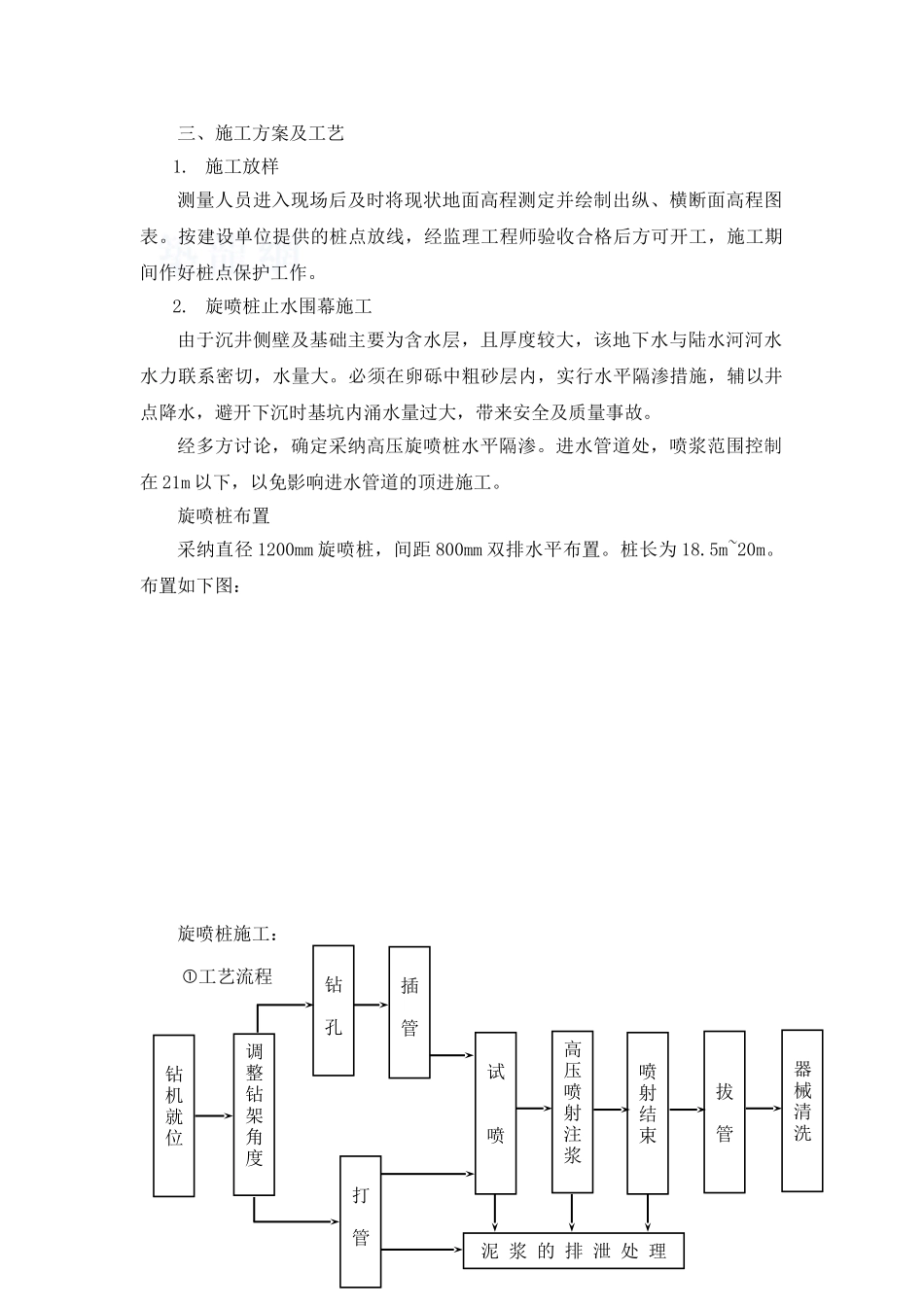

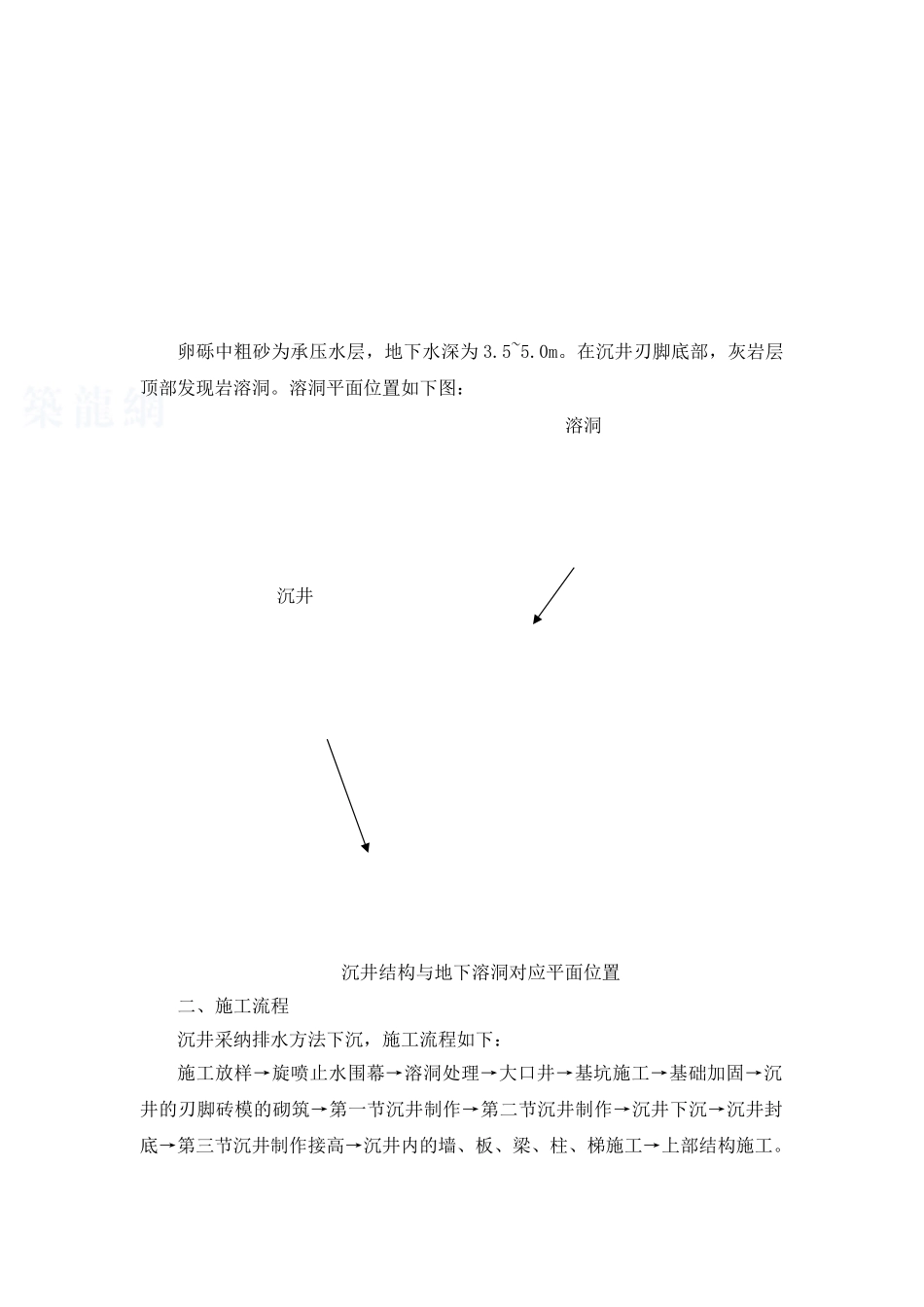

粗格栅间及进水泵房施工方案一、工程概况粗格栅间及进水泵房为沉井结构施工，其结构为“T”字形结构，平面尺寸约为 19.3m×9.4m，高度为 15.87m(含刃脚)，第一节高 5 米，第二节高 7 米，第三节高 3.87 米。井壁厚 600～700mm，底板厚度 650mm，刃脚高度 2.5m。原设计沉井采纳不排水下沉，水下混凝土封底法施工；井体采纳三次制作，三次下沉。经变更改为排水法下沉，沉井周围施工高压旋喷桩形成一道止水帷幕(详见高压旋喷桩布置图)；井体采纳三次制作，一次下沉的施工方法(即先制作前两节，下沉到位后封底，稳定后再接高第三节井体)。现场地质情况复杂，沉井与地层情况对比展开如下：沉井基础高程刃脚基础高程溶洞灰岩中粗砂粉质粘土砂土粉质粘土夹砂卵砾中粗砂为承压水层，地下水深为 3.5~5.0m。在沉井刃脚底部，灰岩层顶部发现岩溶洞。溶洞平面位置如下图：沉井结构与地下溶洞对应平面位置二、施工流程沉井采纳排水方法下沉，施工流程如下：施工放样→旋喷止水围幕→溶洞处理→大口井→基坑施工→基础加固→沉井的刃脚砖模的砌筑→第一节沉井制作→第二节沉井制作→沉井下沉→沉井封底→第三节沉井制作接高→沉井内的墙、板、梁、柱、梯施工→上部结构施工。沉井溶洞三、施工方案及工艺1. 施工放样测量人员进入现场后及时将现状地面高程测定并绘制出纵、横断面高程图表。按建设单位提供的桩点放线，经监理工程师验收合格后方可开工，施工期间作好桩点保护工作。2. 旋喷桩止水围幕施工由于沉井侧壁及基础主要为含水层，且厚度较大，该地下水与陆水河河水水力联系密切，水量大。必须在卵砾中粗砂层内，实行水平隔渗措施，辅以井点降水，避开下沉时基坑内涌水量过大，带来安全及质量事故。经多方讨论，确定采纳高压旋喷桩水平隔渗。进水管道处，喷浆范围控制在 21m 以下，以免影响进水管道的顶进施工。旋喷桩布置采纳直径 1200mm 旋喷桩，间距 800mm 双排水平布置。桩长为 18.5m~20m。布置如下图：旋喷桩施工：工艺流程钻机就位调整钻架角度钻孔插管打管试喷高压喷射注浆喷射结束拔管器械清洗泥 浆 的 排 泄 处 理旋喷桩施工流程图施工工艺A、钻机就位将钻机就位对准孔位中心，并作水平校正。喷射注浆管的允许倾斜度不得大于 1%，钻机安放偏差≤1.5％。B、钻孔采纳地质钻机钻孔。孔位偏差不得大于 50mm。C、插管钻孔完毕后拔出岩芯管，并将二重喷射注浆管插入预定深度。在插管过程中，为防止泥砂堵塞喷嘴，可边射...
