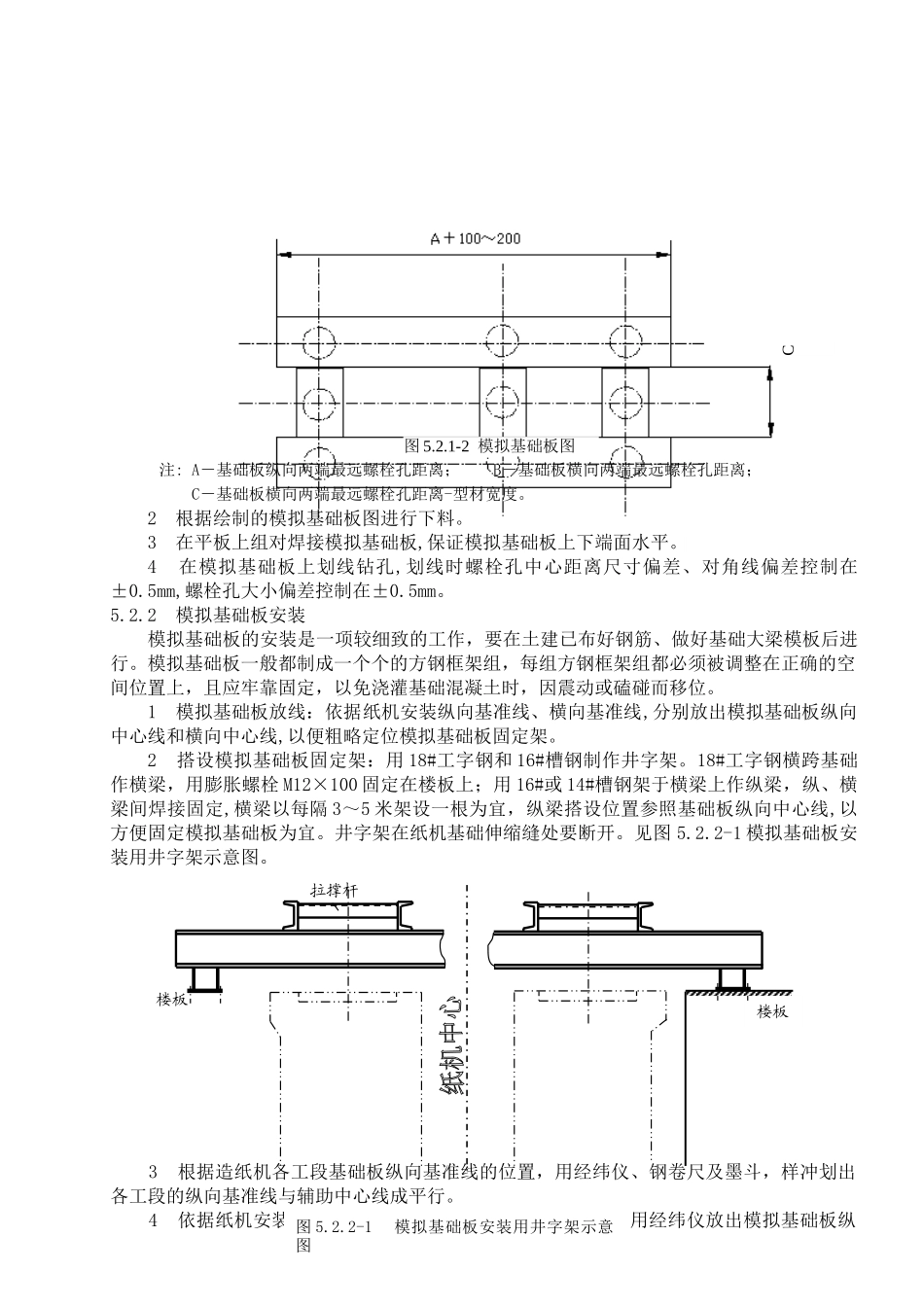

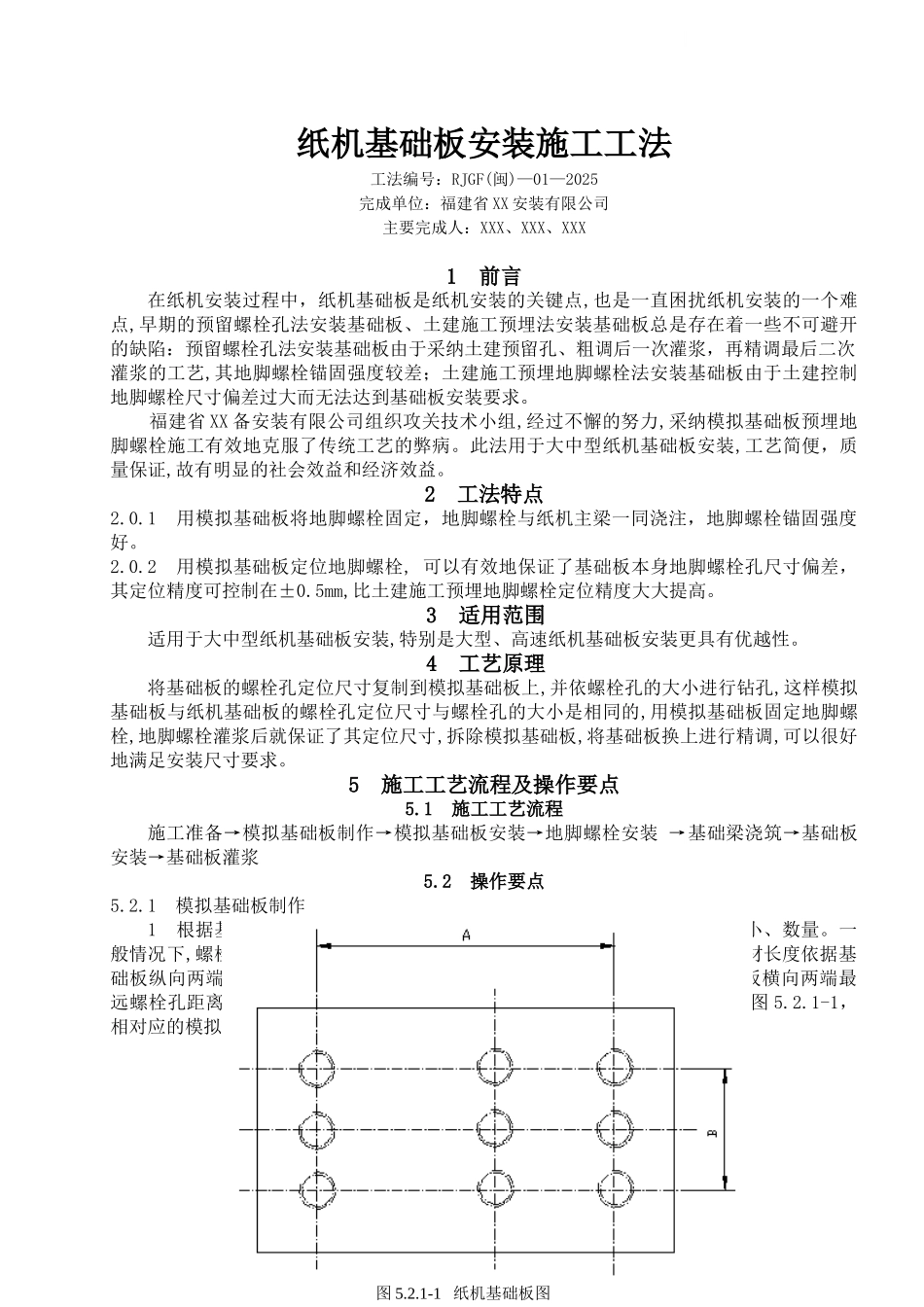

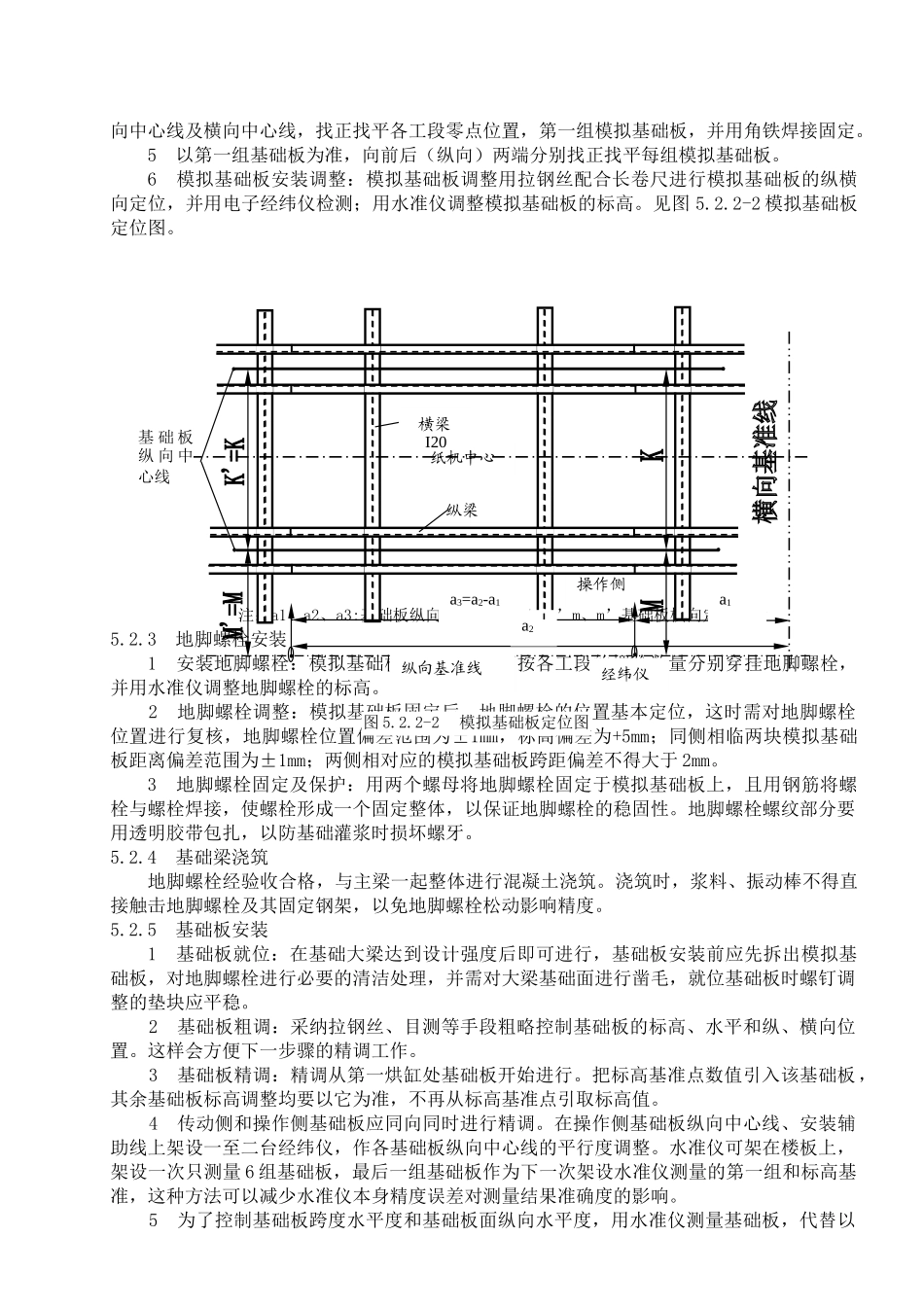

纸机基础板安装施工工法工法编号：RJGF(闽)—01—2025完成单位：福建省 XX 安装有限公司主要完成人：XXX、XXX、XXX1 前言在纸机安装过程中，纸机基础板是纸机安装的关键点,也是一直困扰纸机安装的一个难点,早期的预留螺栓孔法安装基础板、土建施工预埋法安装基础板总是存在着一些不可避开的缺陷：预留螺栓孔法安装基础板由于采纳土建预留孔、粗调后一次灌浆，再精调最后二次灌浆的工艺,其地脚螺栓锚固强度较差；土建施工预埋地脚螺栓法安装基础板由于土建控制地脚螺栓尺寸偏差过大而无法达到基础板安装要求。 福建省 XX 备安装有限公司组织攻关技术小组,经过不懈的努力,采纳模拟基础板预埋地脚螺栓施工有效地克服了传统工艺的弊病。此法用于大中型纸机基础板安装,工艺简便，质量保证,故有明显的社会效益和经济效益。2 工法特点2.0.1 用模拟基础板将地脚螺栓固定，地脚螺栓与纸机主梁一同浇注，地脚螺栓锚固强度好。2.0.2 用模拟基础板定位地脚螺栓, 可以有效地保证了基础板本身地脚螺栓孔尺寸偏差，其定位精度可控制在±0.5mm,比土建施工预埋地脚螺栓定位精度大大提高。3 适用范围 适用于大中型纸机基础板安装,特别是大型、高速纸机基础板安装更具有优越性。4 工艺原理将基础板的螺栓孔定位尺寸复制到模拟基础板上,并依螺栓孔的大小进行钻孔,这样模拟基础板与纸机基础板的螺栓孔定位尺寸与螺栓孔的大小是相同的,用模拟基础板固定地脚螺栓,地脚螺栓灌浆后就保证了其定位尺寸,拆除模拟基础板,将基础板换上进行精调,可以很好地满足安装尺寸要求。5 施工工艺流程及操作要点5.1 施工工艺流程施工准备→模拟基础板制作→模拟基础板安装→地脚螺栓安装 →基础梁浇筑→基础板安装→基础板灌浆5.2 操作要点5.2.1 模拟基础板制作1 根据基础板螺栓孔位置、大小尺寸、螺栓孔数确定所用型材长度、大小、数量。一般情况下,螺栓孔大小在 φ30mm 左右,可用选用 50mm×50mm 的方钢。边框的型材长度依据基础板纵向两端最远螺栓孔距离再加 100mm～200mm，框内型钢的长度依据基础板横向两端最远螺栓孔距离减去型材宽度确定,螺栓孔数量决定型材数量。纸机基础板如下图 5.2.1-1，相对应的模拟基础板可以制成如图 5.2.1-2 所示。 图 5.2.1-1 纸机基础板图注: A－基础板纵向两端最远螺栓孔距离； B－基础板横向两端最远螺栓孔距离；C－基础板横向两端最远螺栓孔距离-型材宽度。2 根据绘制的模拟基础板图进行下料。3 在平板上组对焊接模拟...
