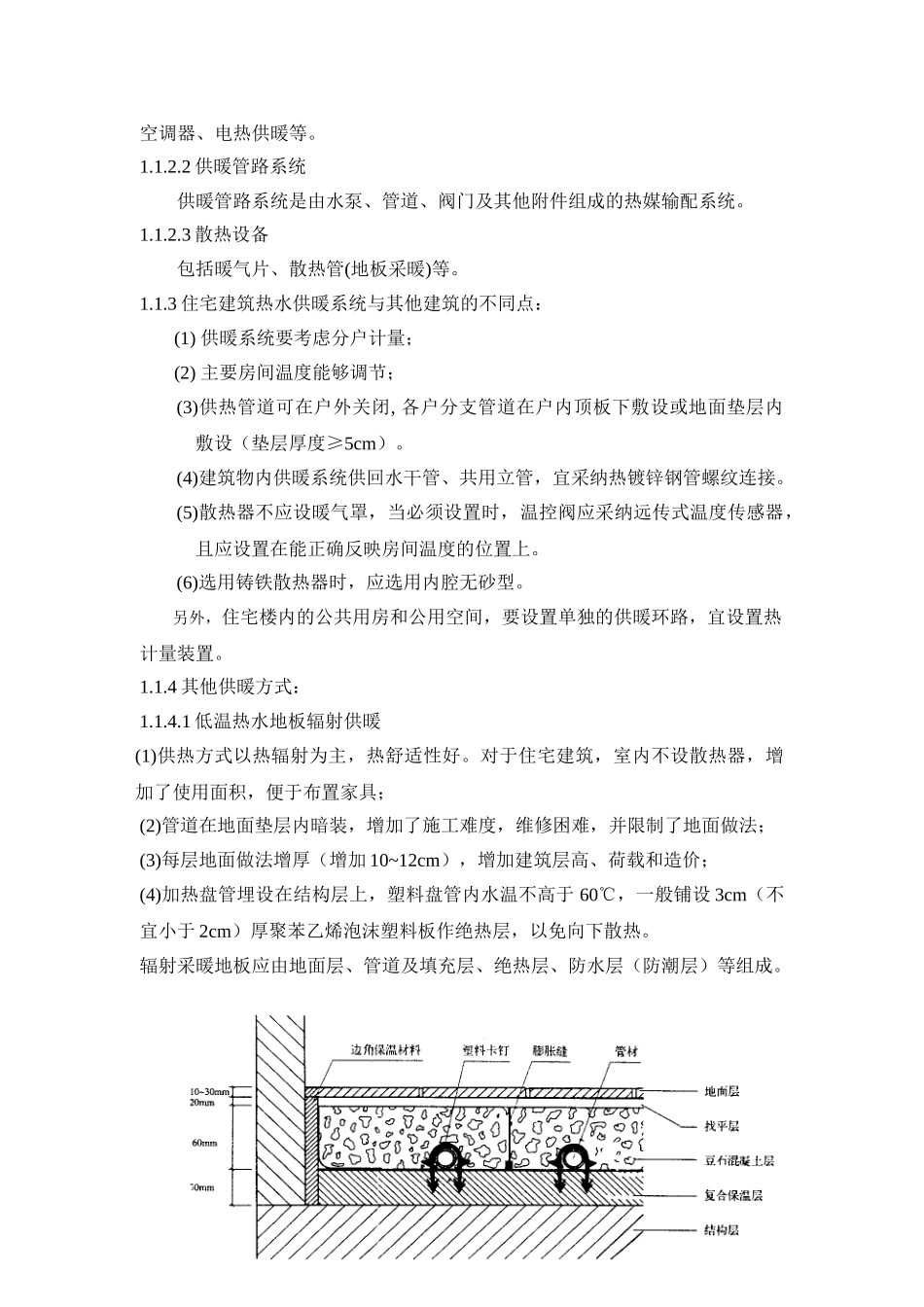

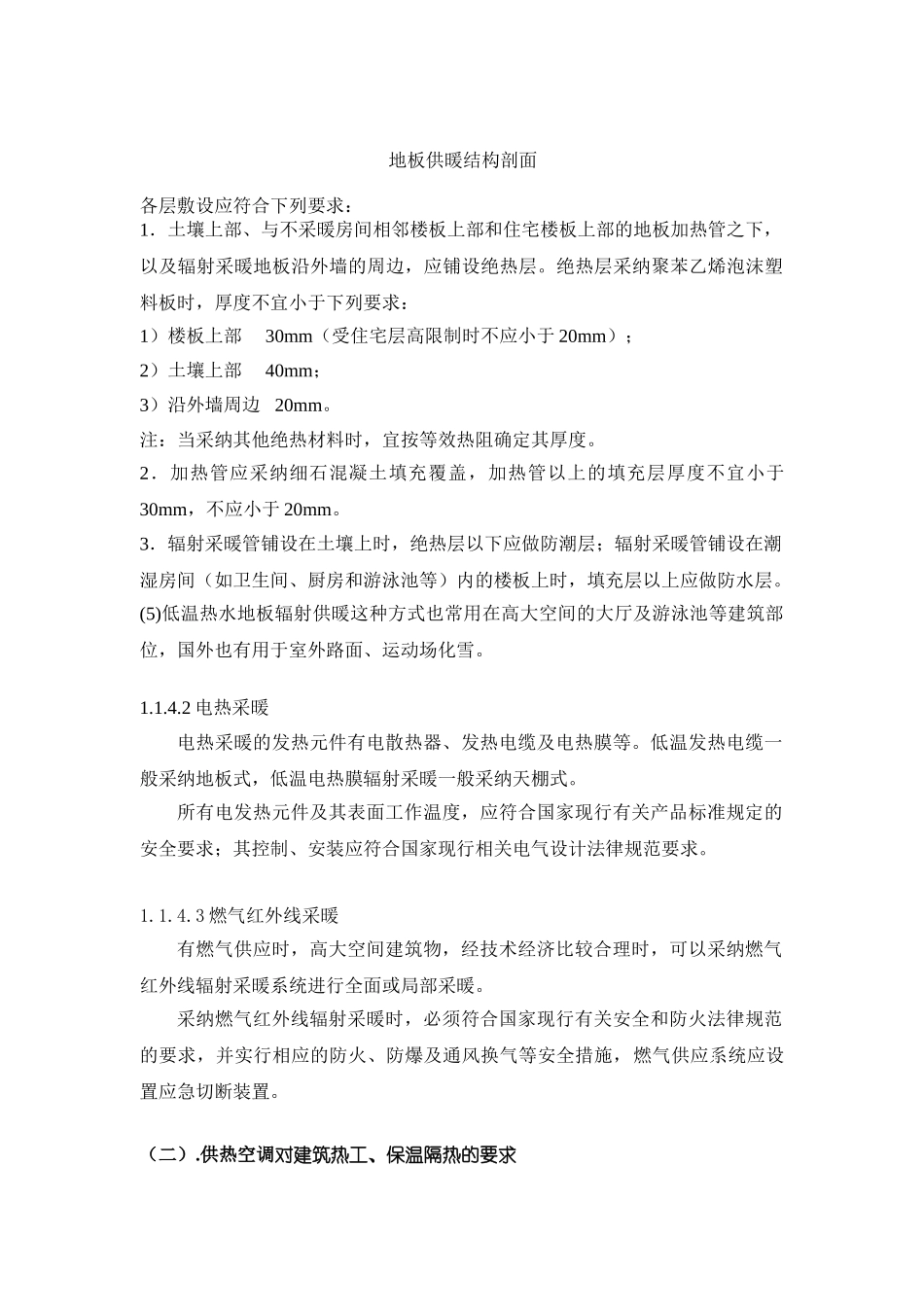

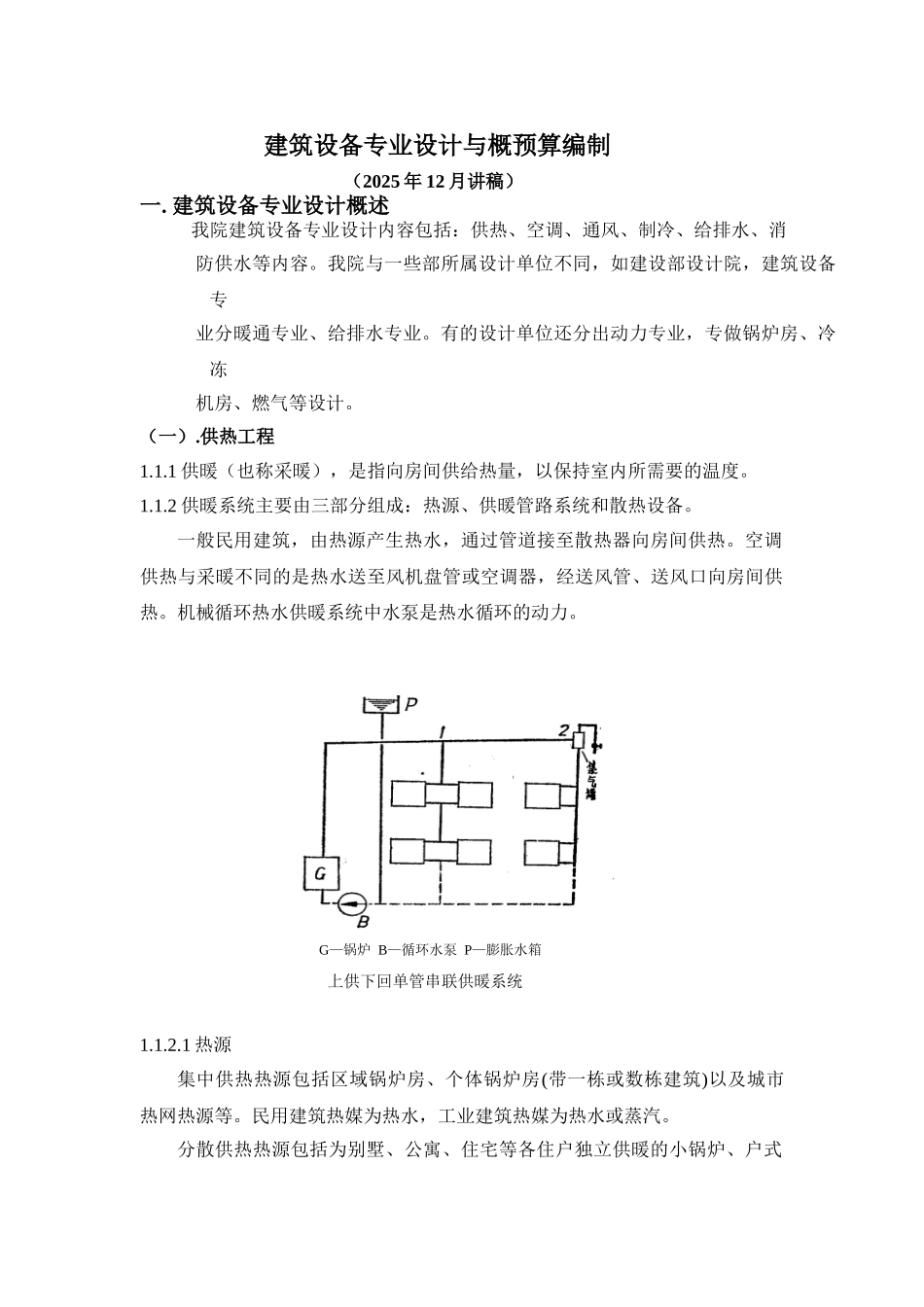

建筑设备专业设计与概预算编制 （2025 年 12 月讲稿）一. 建筑设备专业设计概述我院建筑设备专业设计内容包括：供热、空调、通风、制冷、给排水、消防供水等内容。我院与一些部所属设计单位不同，如建设部设计院，建筑设备专业分暖通专业、给排水专业。有的设计单位还分出动力专业，专做锅炉房、冷冻机房、燃气等设计。（一）.供热工程1.1.1 供暖（也称采暖），是指向房间供给热量，以保持室内所需要的温度。1.1.2 供暖系统主要由三部分组成：热源、供暖管路系统和散热设备。一般民用建筑，由热源产生热水，通过管道接至散热器向房间供热。空调供热与采暖不同的是热水送至风机盘管或空调器，经送风管、送风口向房间供热。机械循环热水供暖系统中水泵是热水循环的动力。 1.1.2.1 热源集中供热热源包括区域锅炉房、个体锅炉房(带一栋或数栋建筑)以及城市热网热源等。民用建筑热媒为热水，工业建筑热媒为热水或蒸汽。分散供热热源包括为别墅、公寓、住宅等各住户独立供暖的小锅炉、户式G—锅炉 B—循环水泵 P—膨胀水箱 上供下回单管串联供暖系统空调器、电热供暖等。1.1.2.2 供暖管路系统供暖管路系统是由水泵、管道、阀门及其他附件组成的热媒输配系统。1.1.2.3 散热设备包括暖气片、散热管(地板采暖)等。1.1.3 住宅建筑热水供暖系统与其他建筑的不同点：(1) 供暖系统要考虑分户计量；(2) 主要房间温度能够调节；(3)供热管道可在户外关闭, 各户分支管道在户内顶板下敷设或地面垫层内敷设（垫层厚度≥5cm）。(4)建筑物内供暖系统供回水干管、共用立管，宜采纳热镀锌钢管螺纹连接。(5)散热器不应设暖气罩，当必须设置时，温控阀应采纳远传式温度传感器，且应设置在能正确反映房间温度的位置上。(6)选用铸铁散热器时，应选用内腔无砂型。另外，住宅楼内的公共用房和公用空间，要设置单独的供暖环路，宜设置热计量装置。1.1.4 其他供暖方式：1.1.4.1 低温热水地板辐射供暖(1)供热方式以热辐射为主，热舒适性好。对于住宅建筑，室内不设散热器，增加了使用面积，便于布置家具；(2)管道在地面垫层内暗装，增加了施工难度，维修困难，并限制了地面做法；(3)每层地面做法增厚（增加 10~12cm），增加建筑层高、荷载和造价；(4)加热盘管埋设在结构层上，塑料盘管内水温不高于 60℃，一般铺设 3cm（不宜小于 2cm）厚聚苯乙烯泡沫塑料板作绝热层，以免向下散热。辐射采暖地板应由地面层、管道及填充层、绝热层、防水层（防潮层）等组成...
