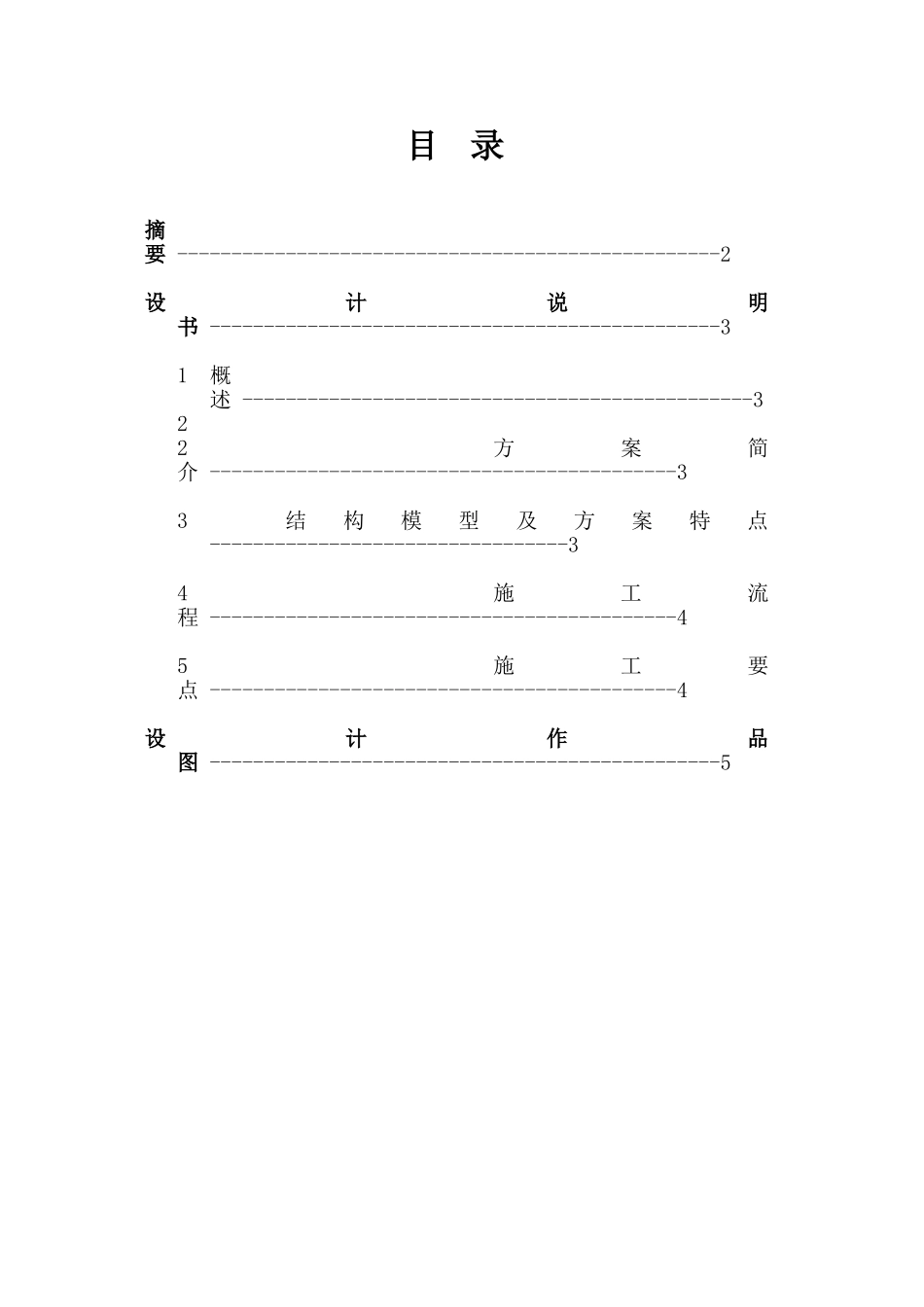

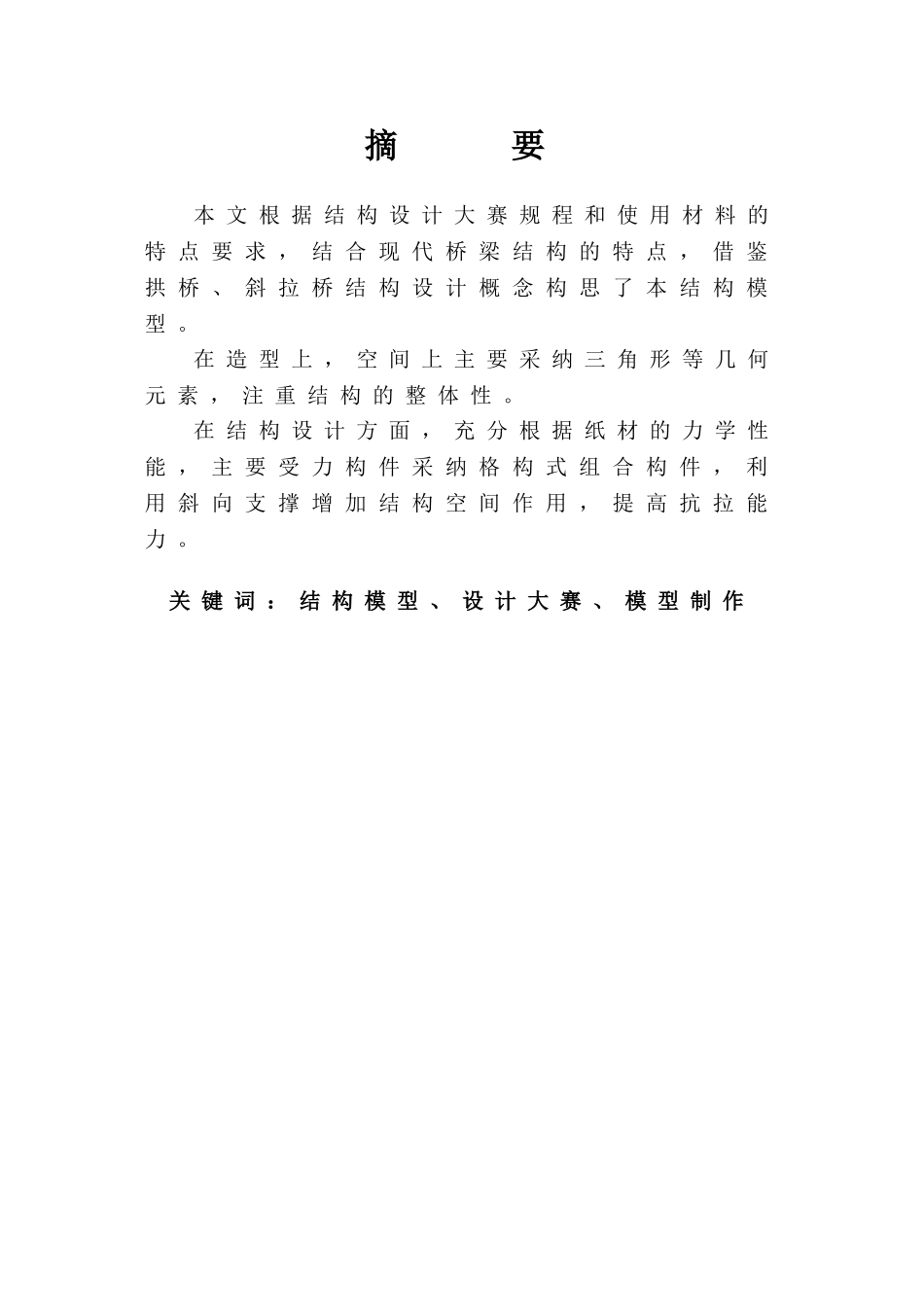

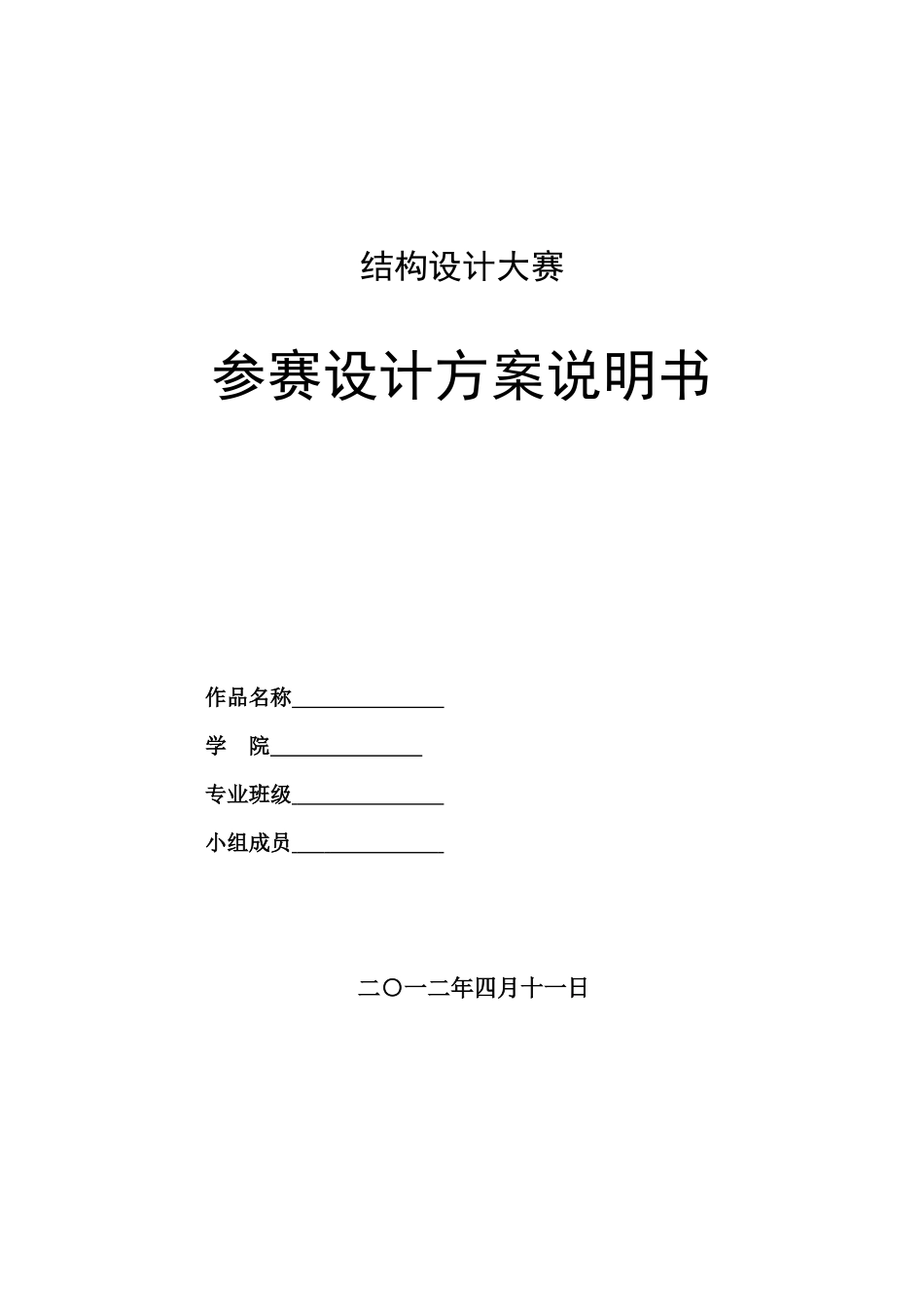

结构设计大赛参赛设计方案说明书作品名称 学 院 专业班级 小组成员 二○一二年四月十一日目 录摘 要 --------------------------------------------------2设计说明书 -----------------------------------------------31概述 -----------------------------------------------322 方案简介 -------------------------------------------33 结构模型及方案特点---------------------------------34 施工流程 -------------------------------------------45 施工要点 -------------------------------------------4设计作品图 -----------------------------------------------5摘 要本 文 根 据 结 构 设 计 大 赛 规 程 和 使 用 材 料 的特 点 要 求 ， 结 合 现 代 桥 梁 结 构 的 特 点 ， 借 鉴拱 桥 、 斜 拉 桥 结 构 设 计 概 念 构 思 了 本 结 构 模型 。在 造 型 上 ， 空 间 上 主 要 采 纳 三 角 形 等 几 何元 素 ， 注 重 结 构 的 整 体 性 。 在 结 构 设 计 方 面 ， 充 分 根 据 纸 材 的 力 学 性能 ， 主 要 受 力 构 件 采 纳 格 构 式 组 合 构 件 ， 利用 斜 向 支 撑 增 加 结 构 空 间 作 用 ， 提 高 抗 拉 能力 。关 键 词 ： 结 构 模 型 、 设 计 大 赛 、 模 型 制 作 设 计 说 明 书1 概 述对 于 结 构 模 型 ， 稳 定 性 起 着 控 制 作 用 ， 包括 整 体 稳 定 性 和 局 部 稳 定 性 ， 选 择 合 理 有 效的 结 构 受 力 体 系 对 结 构 模 型 设 计 有 着 重 要 意义 。模 型 设 计 中 ， 主 要 应 考 虑 充 分 利 用 纸 材 受力 性 能 特 点 。 就 本 次 竞 赛 而 言 ， 关 键 在 于 充分 利 用 纸 材 受 拉 性 能 好 ， 抗 弯 能 力 差 ， 受 压则 需 要 组 合 成 柱 的 特 点 ， 选 择 优 化 的 结 构 模型 ， 使 结 构 模 型 能 够 最 大 荷 载 ， 同 时 尽 可 能降 低 结 构 的 自 身 重 量 。本 结 构 模 型 根 据 以 上 思 想 ， 进 行 结 构 的 构思 与 设 计 。2 方 案 简 介本 结 构 整 体 外 型 为 桁 架...
