给排水管道支架制作安装标准

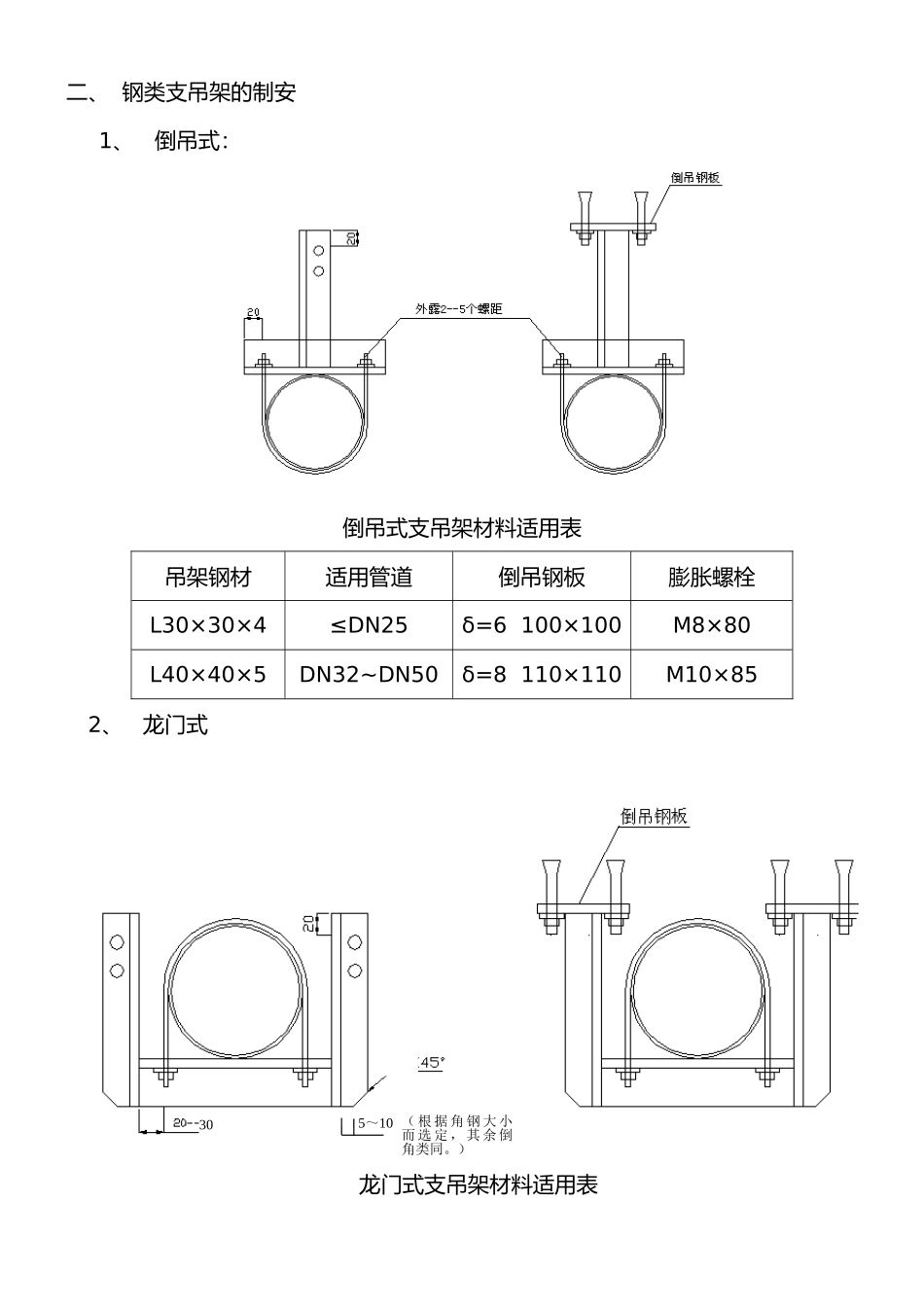

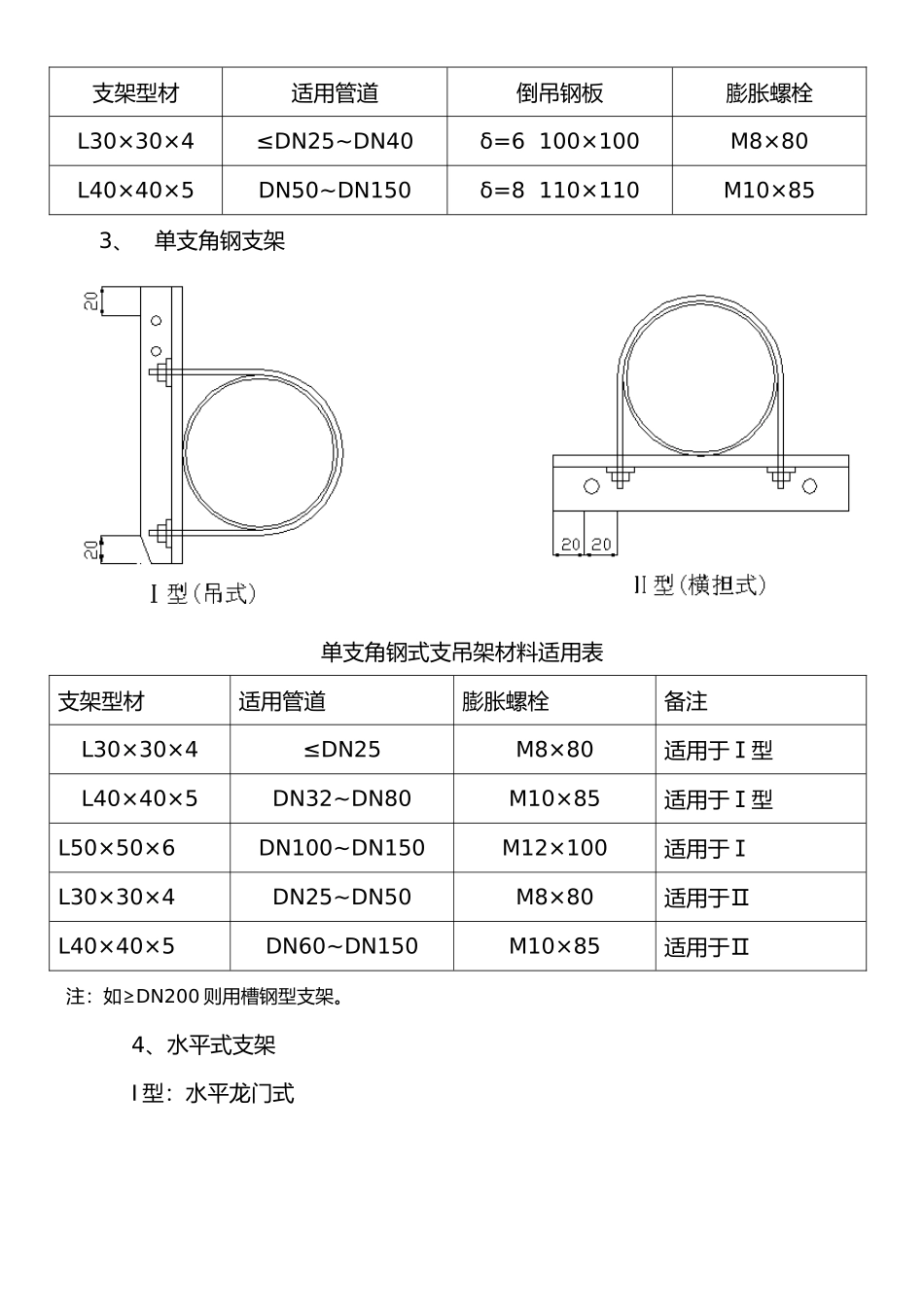

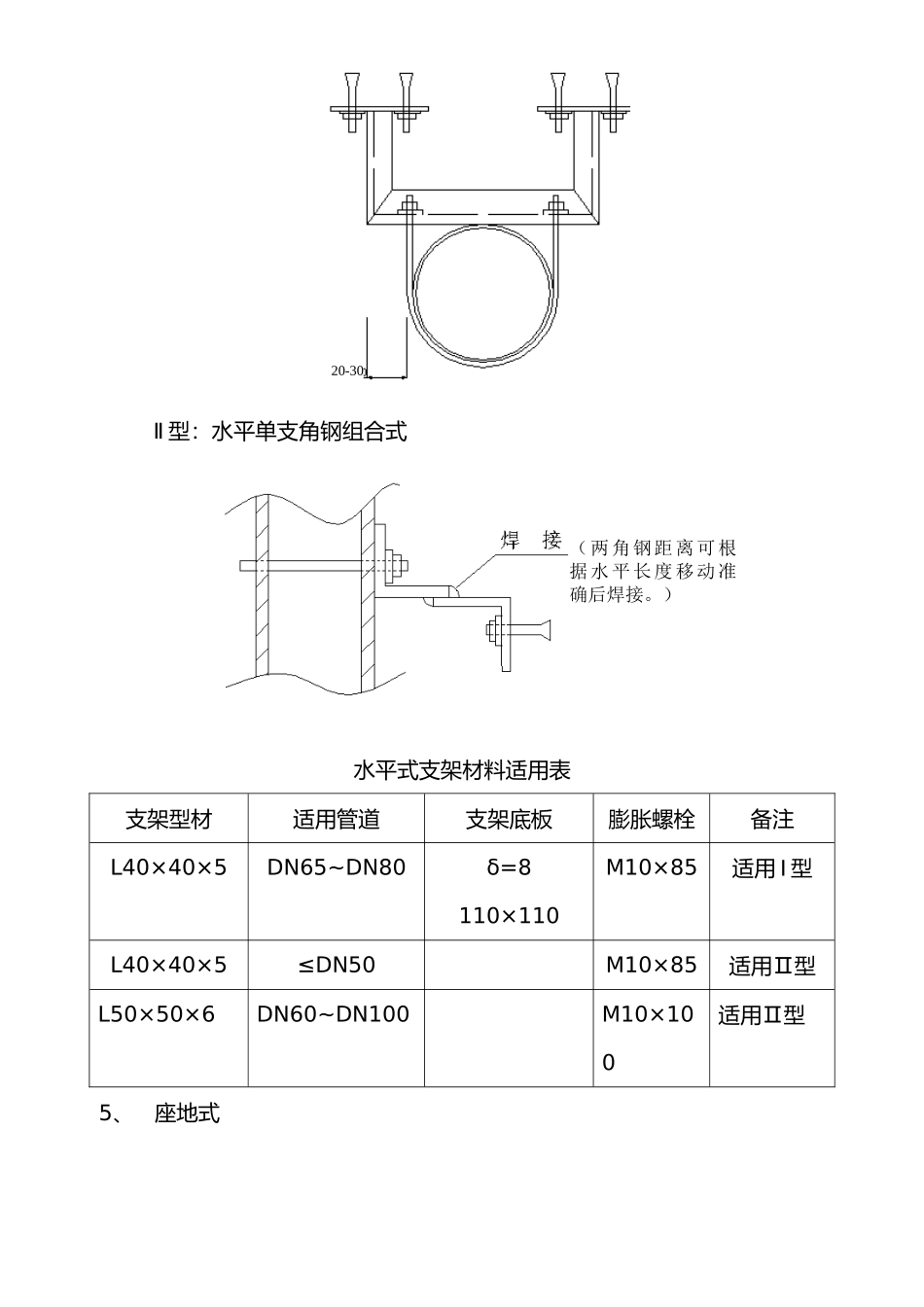

二、 钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25δ=6 100×100M8×80L40×40×5DN32~DN50δ=8 110×110M10×852、 龙门式龙门式支吊架材料适用表305～10 （ 根 据 角 钢 大 小而 选 定 ， 其 余 倒角类同。）支架型材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25~DN40δ=6 100×100M8×80L40×40×5DN50~DN150δ=8 110×110M10×853、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×4≤DN25M8×80适用于Ⅰ型L40×40×5DN32~DN80M10×85适用于Ⅰ型L50×50×6DN100~DN150M12×100适用于ⅠL30×30×4DN25~DN50M8×80适用于ⅡL40×40×5DN60~DN150M10×85适用于Ⅱ注：如≥DN200 则用槽钢型支架。4、水平式支架I 型：水平龙门式Ⅱ 型：水平单支角钢组合式水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40×5DN65~DN80δ=8 110×110M10×85适用 I 型L40×40×5≤DN50M10×85适用Ⅱ型L50×50×6DN60~DN100M10×100适用Ⅱ型5、座地式（两角钢距离可根据水平长度移动准确后焊接。）20-30注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。座地式支架材料适用表支架型材适用管道支架底板膨胀螺栓L40×40×5≤DN25~DN50δ=8 110×110M10×85L50×50×6DN60~DN150δ=10 120×120M12×1006、挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上）Ⅰ 型：L 型支架（立柱长度与横担长度之比 1：1）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备 注L40×40×5≤DN50M10×100适用于Ⅰ型及空调的冷凝水、冷媒支架L50×50×6DN60~DN100M12×100适用于Ⅱ型三角型支架Ⅱ 型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装（一） Ⅱ、天花吊顶式 Ⅲ、横梁安装（二）吊式龙门支架材料适用表（同时适用于座地式）吊架型材适用管道支架底板膨胀螺栓6#槽钢DN200δ=10 150×150M12×1008#槽钢DN250δ=10 170×170M12×10010#槽钢DN300～DN400δ=12 190×190M12×1202、水平龙门支架： 水平安装龙门支架材料适用表吊架型材适用管道支架底板膨胀螺栓备注6#槽钢DN100～DN 150δ=10 150×150M12×1008#槽钢DN200~DN250δ=10 170×170M12×100立管顶部、底部增设支承措施10#槽钢DN300~DN400δ=12 190×190M12×120同上四、角钢类综合支架（最大支...
