给水工程课程设计VIP专享

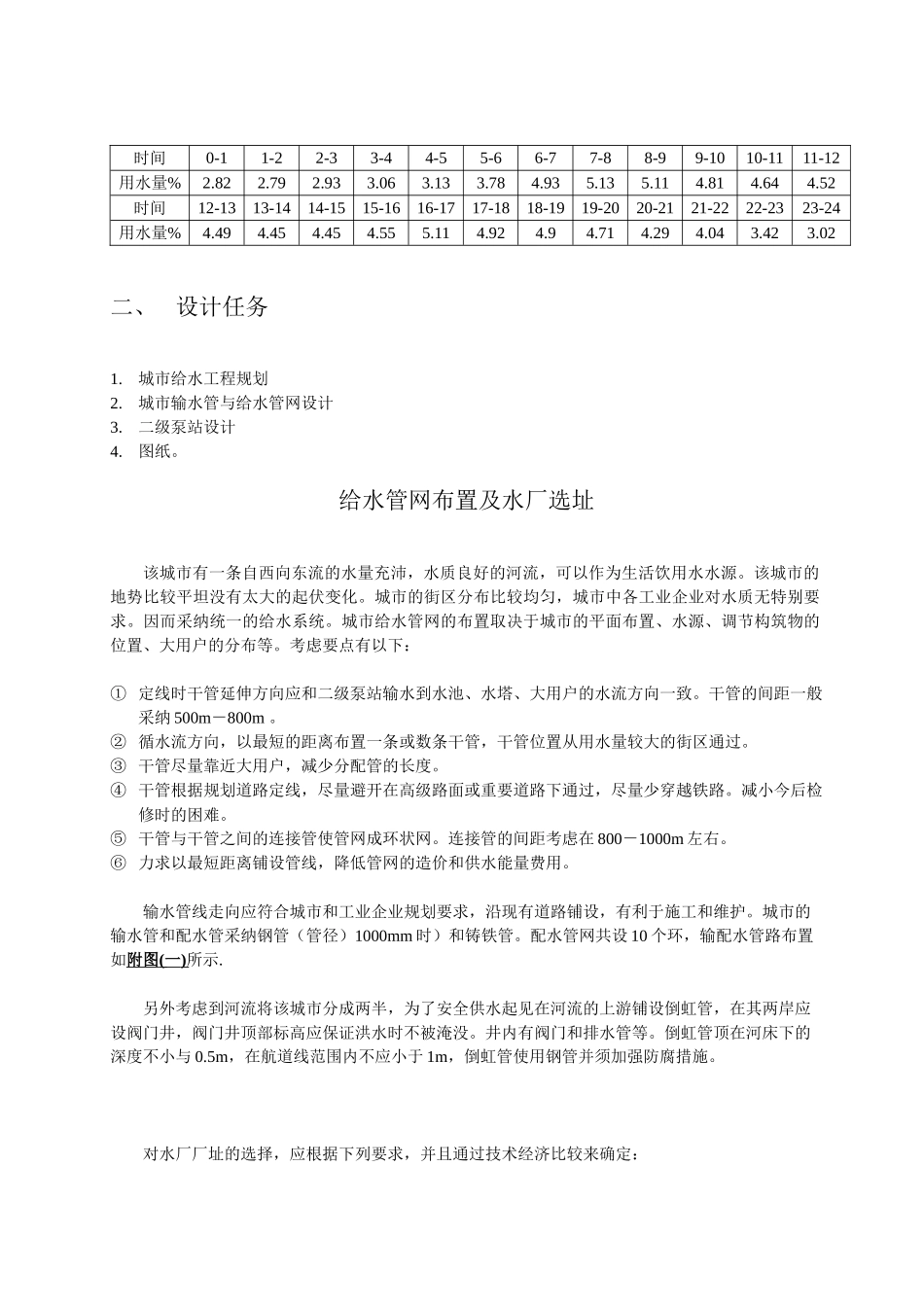

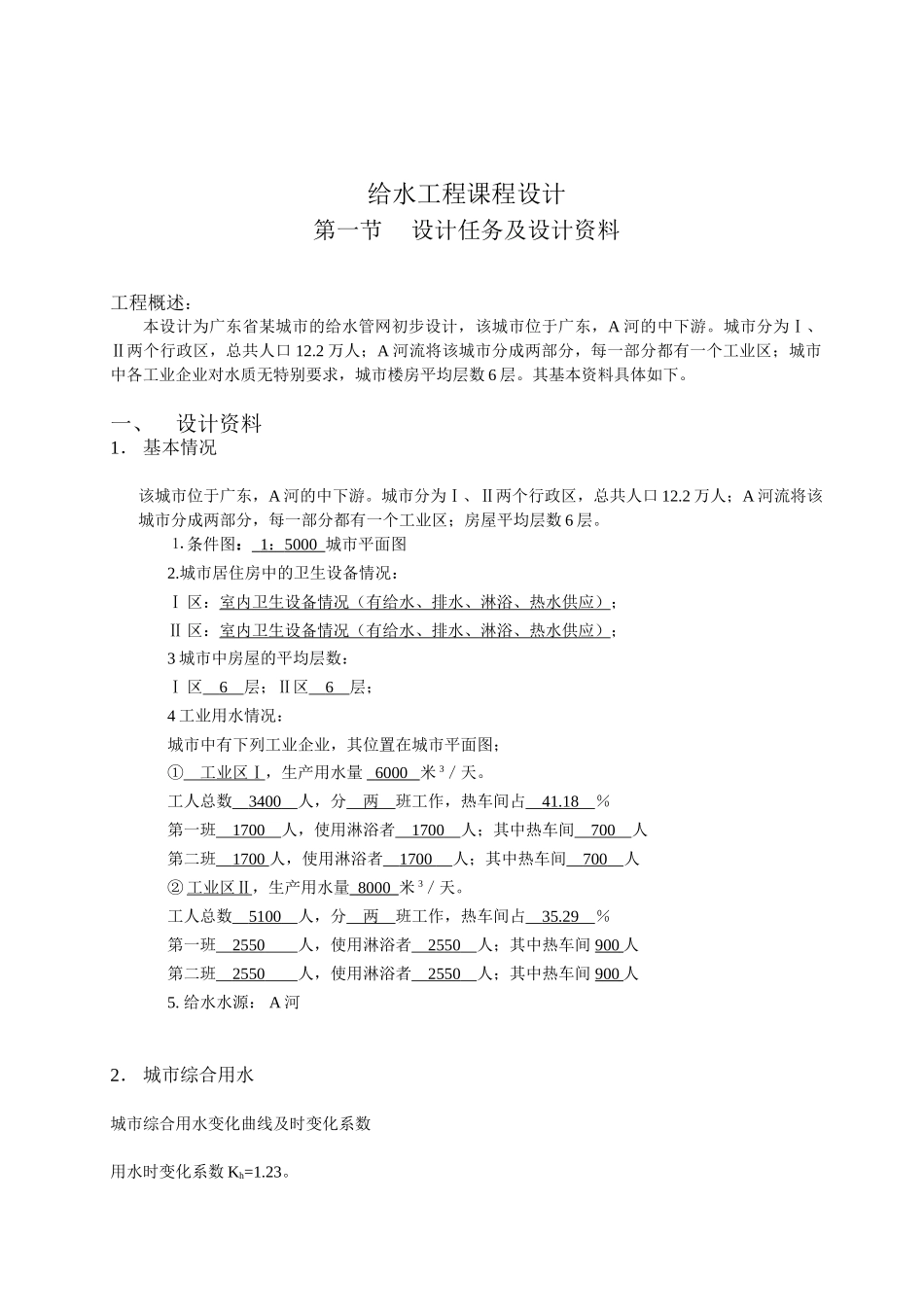

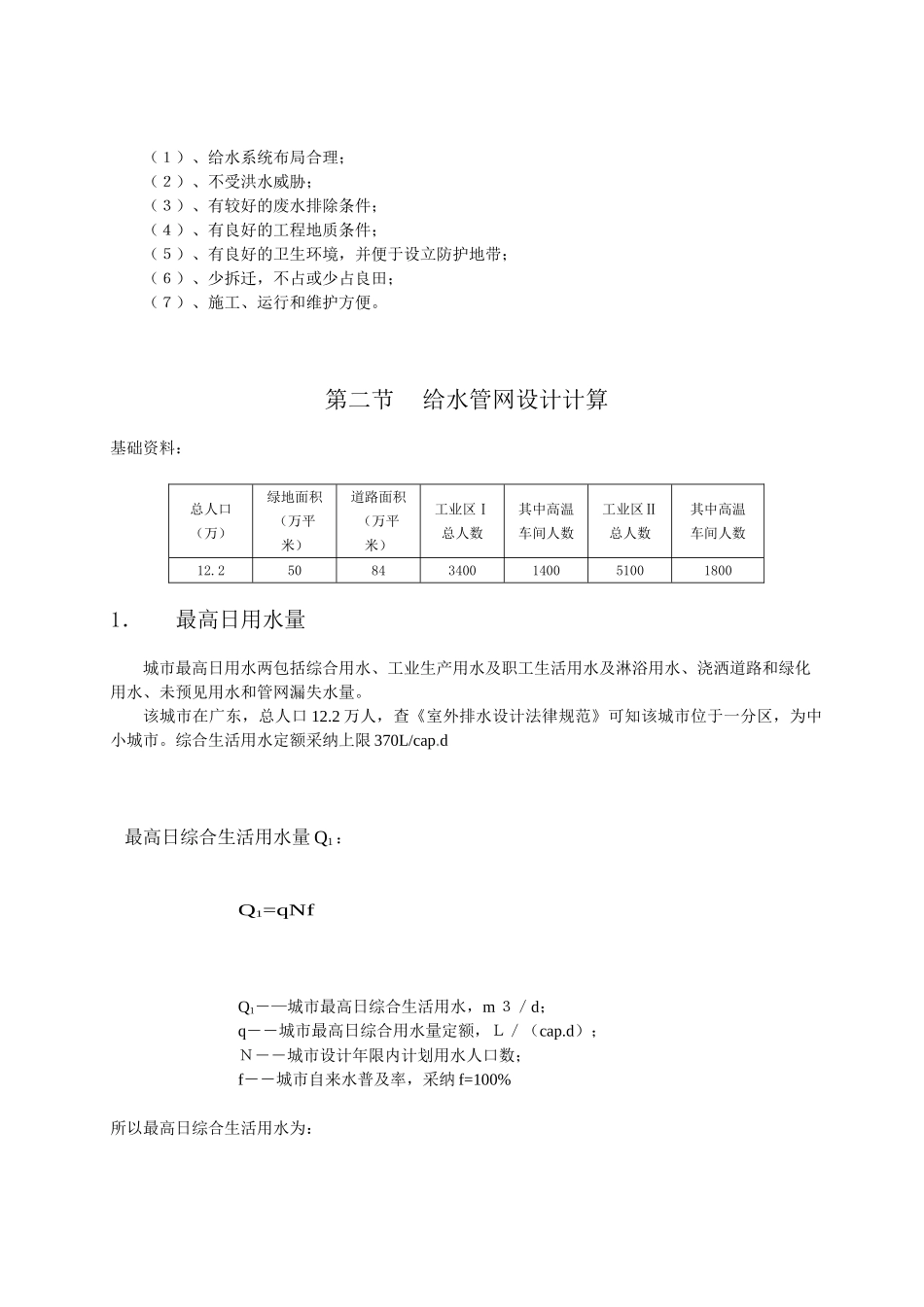

给水工程课程设计第一节设计任务及设计资料工程概述：本设计为广东省某城市的给水管网初步设计，该城市位于广东，A 河的中下游。城市分为Ⅰ、Ⅱ两个行政区，总共人口 12.2 万人；A 河流将该城市分成两部分，每一部分都有一个工业区；城市中各工业企业对水质无特别要求，城市楼房平均层数 6 层。其基本资料具体如下。一、设计资料1． 基本情况该城市位于广东，A 河的中下游。城市分为Ⅰ、Ⅱ两个行政区，总共人口 12.2 万人；A 河流将该城市分成两部分，每一部分都有一个工业区；房屋平均层数 6 层。⒈ 条件图： 1 ： 5000 城市平面图2.城市居住房中的卫生设备情况：Ⅰ 区：室内卫生设备情况（有给水、排水、淋浴、热水供应）；Ⅱ 区：室内卫生设备情况（有给水、排水、淋浴、热水供应）；3 城市中房屋的平均层数：Ⅰ 区 6 层；Ⅱ区 6 层；4 工业用水情况：城市中有下列工业企业，其位置在城市平面图；① 工业区Ⅰ，生产用水量 6000 米 3／天。工人总数 3400 人，分 两 班工作，热车间占 41.18 ％第一班 1700 人，使用淋浴者 1700 人；其中热车间 700 人第二班 1700 人，使用淋浴者 1700 人；其中热车间 700 人② 工业区Ⅱ，生产用水量 8000 米 3／天。工人总数 5100 人，分 两 班工作，热车间占 35.29 ％第一班 2550 人，使用淋浴者 2550 人；其中热车间 900 人第二班 2550 人，使用淋浴者 2550 人；其中热车间 900 人5. 给水水源： A 河2． 城市综合用水城市综合用水变化曲线及时变化系数用水时变化系数 Kh=1.23。时间0-11-22-33-44-55-66-77-88-99-1010-1111-12用水量%2.822.792.933.063.133.784.935.135.114.814.644.52时间12-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-24用水量%4.494.454.454.555.114.924.94.714.294.043.423.02二、 设计任务1.城市给水工程规划2.城市输水管与给水管网设计3.二级泵站设计4.图纸。给水管网布置及水厂选址该城市有一条自西向东流的水量充沛，水质良好的河流，可以作为生活饮用水水源。该城市的地势比较平坦没有太大的起伏变化。城市的街区分布比较均匀，城市中各工业企业对水质无特别要求。因而采纳统一的给水系统。城市给水管网的布置取决于城市的平面布置、水源、调节构筑物的位置、大用户的分布等。考虑要点有以下：① 定线时干管延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致。干管的间距一般...
