综合办公楼工程沉降观测记录方案

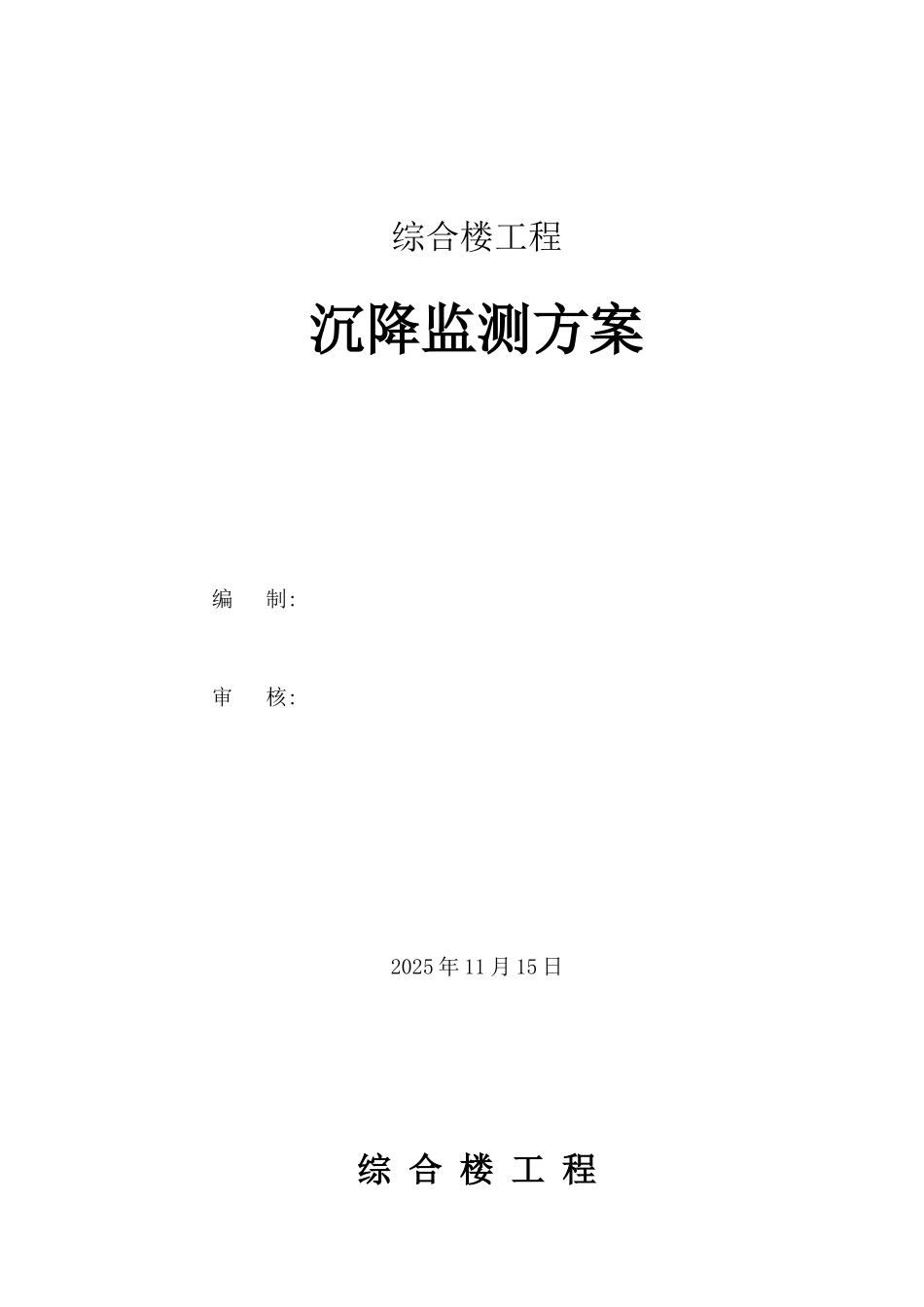

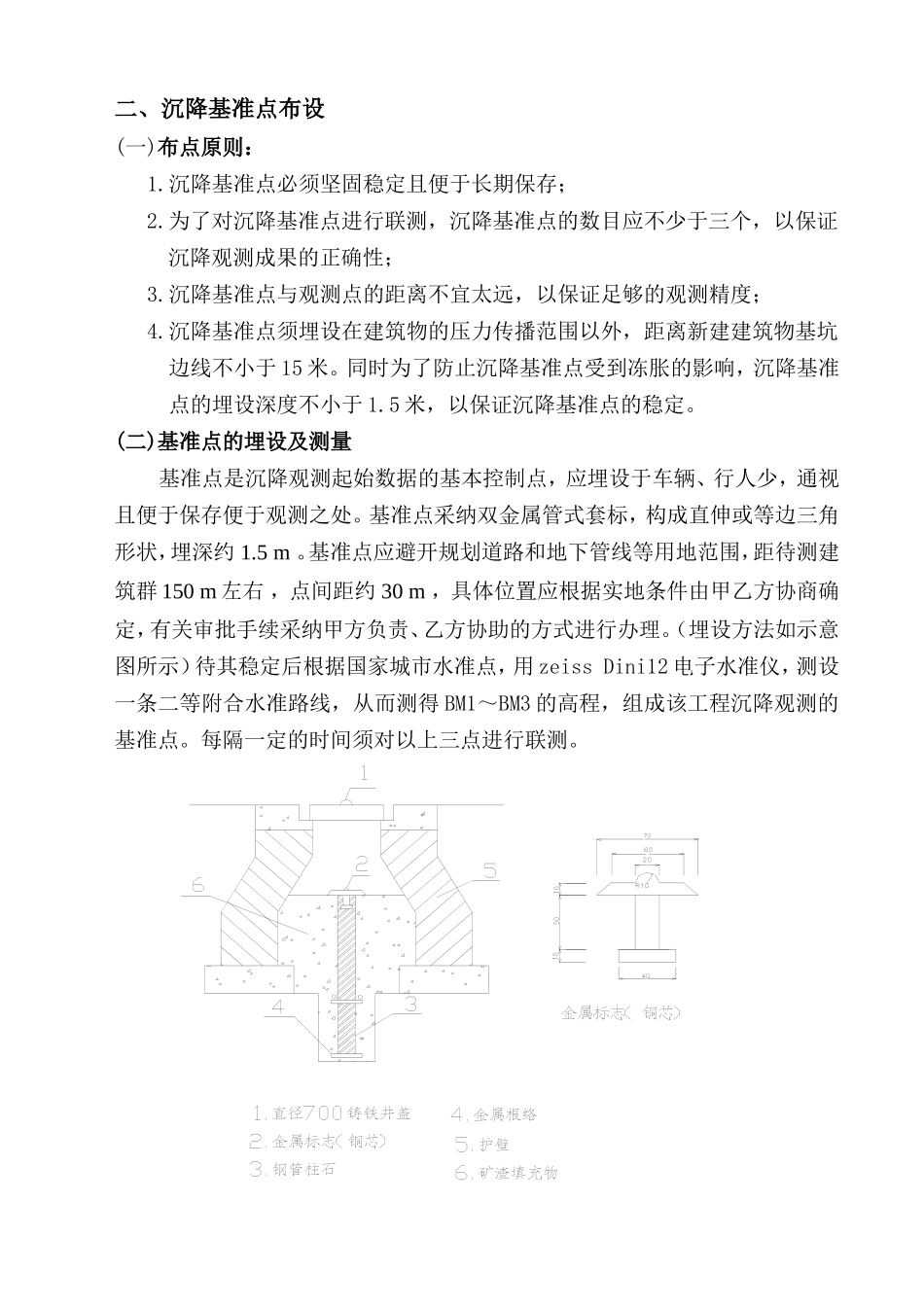

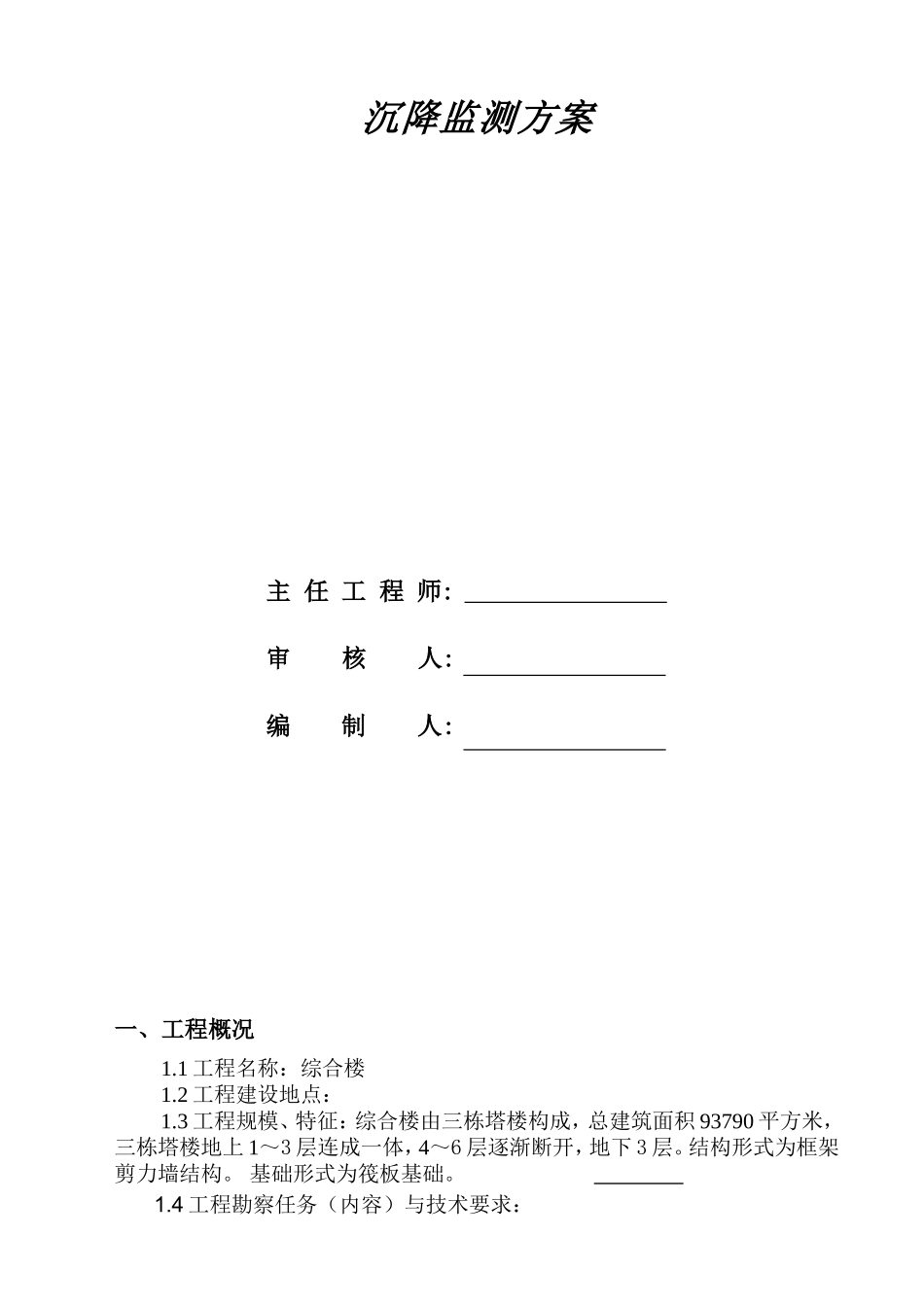

综合楼工程沉降监测方案 编 制: 审 核:2025 年 11 月 15 日综 合 楼 工 程沉降监测方案 主 任 工 程 师: 审 核 人: 编 制 人:一、工程概况1.1 工程名称：综合楼 1.2 工程建设地点： 1.3 工程规模、特征：综合楼由三栋塔楼构成，总建筑面积 93790 平方米，三栋塔楼地上 1～3 层连成一体，4～6 层逐渐断开，地下 3 层。结构形式为框架剪力墙结构。 基础形式为筏板基础。 1.4 工程勘察任务（内容）与技术要求： 二、沉降基准点布设(一)布点原则：1.沉降基准点必须坚固稳定且便于长期保存； 2.为了对沉降基准点进行联测，沉降基准点的数目应不少于三个，以保证沉降观测成果的正确性；3.沉降基准点与观测点的距离不宜太远，以保证足够的观测精度；4.沉降基准点须埋设在建筑物的压力传播范围以外，距离新建建筑物基坑边线不小于 15 米。同时为了防止沉降基准点受到冻胀的影响，沉降基准点的埋设深度不小于 1.5 米，以保证沉降基准点的稳定。(二)基准点的埋设及测量基准点是沉降观测起始数据的基本控制点，应埋设于车辆、行人少，通视且便于保存便于观测之处。基准点采纳双金属管式套标，构成直伸或等边三角形状，埋深约 1.5 m 。基准点应避开规划道路和地下管线等用地范围，距待测建筑群 150 m 左右 ，点间距约 30 m ，具体位置应根据实地条件由甲乙方协商确定，有关审批手续采纳甲方负责、乙方协助的方式进行办理。（埋设方法如示意图所示）待其稳定后根据国家城市水准点，用 zeiss Dini12 电子水准仪，测设一条二等附合水准路线，从而测得 BM1～BM3 的高程，组成该工程沉降观测的基准点。每隔一定的时间须对以上三点进行联测。高程基准点埋设方法示意图(三) 基准点的保护基准点是沉降观测工作必不可少的测量标志，只有长期保存，才能保证沉降观测数据的连续性和正确性。因此，除在选点时格外注意其地点的合理性外，尚需加以仔细保护，假如遇到有可能对基准点造成损坏或破坏的情况时，甲方、施工单位和任何个人都应事先与乙方联系，以便具体讨论基准点的保护方法。三、沉降观测点的布设（一）布点原则依据《建筑工程施工测量规程》的要求，沉降观测点布设位置应符合下列要求：1. 布置在变形明显而又有代表性的部位；2. 稳固可靠、便于保存、不影响施工及建筑物的使用和美观；3. 避开暖气管、落水管、窗台、配电盘及临时构筑物；4. 承重墙可沿墙的长度每隔 8-12 米设置一个观测点在...
