综合布线施工质量管理要求

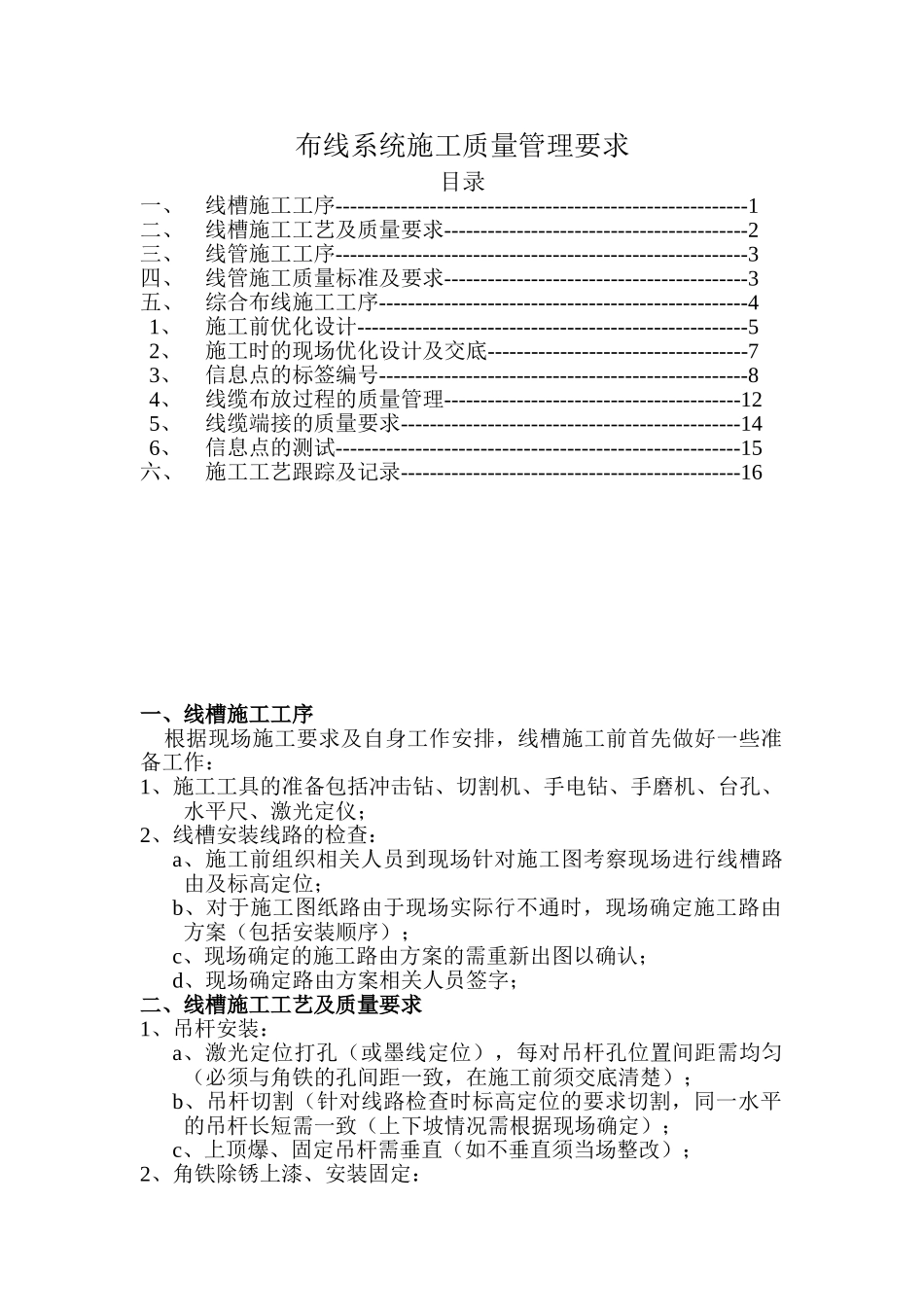

布线系统施工质量管理要求目录一、线槽施工工序---------------------------------------------------------1二、线槽施工工艺及质量要求------------------------------------------2三、线管施工工序---------------------------------------------------------3四、线管施工质量标准及要求------------------------------------------3五、综合布线施工工序---------------------------------------------------41、施工前优化设计------------------------------------------------------52、施工时的现场优化设计及交底------------------------------------73、信息点的标签编号---------------------------------------------------84、线缆布放过程的质量管理-----------------------------------------125、线缆端接的质量要求-----------------------------------------------146、信息点的测试--------------------------------------------------------15六、施工工艺跟踪及记录-----------------------------------------------16一、线槽施工工序 根据现场施工要求及自身工作安排，线槽施工前首先做好一些准备工作： 1、施工工具的准备包括冲击钻、切割机、手电钻、手磨机、台孔、水平尺、激光定仪；2、线槽安装线路的检查：a、施工前组织相关人员到现场针对施工图考察现场进行线槽路由及标高定位；b、对于施工图纸路由于现场实际行不通时，现场确定施工路由方案（包括安装顺序）；c、现场确定的施工路由方案的需重新出图以确认；d、现场确定路由方案相关人员签字；二、线槽施工工艺及质量要求1、吊杆安装：a、激光定位打孔（或墨线定位），每对吊杆孔位置间距需均匀（必须与角铁的孔间距一致，在施工前须交底清楚）；b、吊杆切割（针对线路检查时标高定位的要求切割，同一水平的吊杆长短需一致（上下坡情况需根据现场确定）；c、上顶爆、固定吊杆需垂直（如不垂直须当场整改）； 2、角铁除锈上漆、安装固定：a、切割角铁（安装同一规格线槽角铁长度需一致）；b、角铁钻孔(角铁钻孔需用台钻，上吊杆的两孔距离角铁边的距离需相等，中间稳定线槽的孔也需同时开钻，所有角铁的中间孔位置一致)；c、除锈洁净、上漆均匀（规定防锈漆的上漆次数）；d、检查角铁是否合格（必须由质检员检查，检查内容包括上漆质量、螺丝孔的间距），安装角铁；3、线槽连接安装：a、线槽连接需紧密、螺栓连接需拧紧、上挂线槽；b、使用水平尺调整线槽、固...
