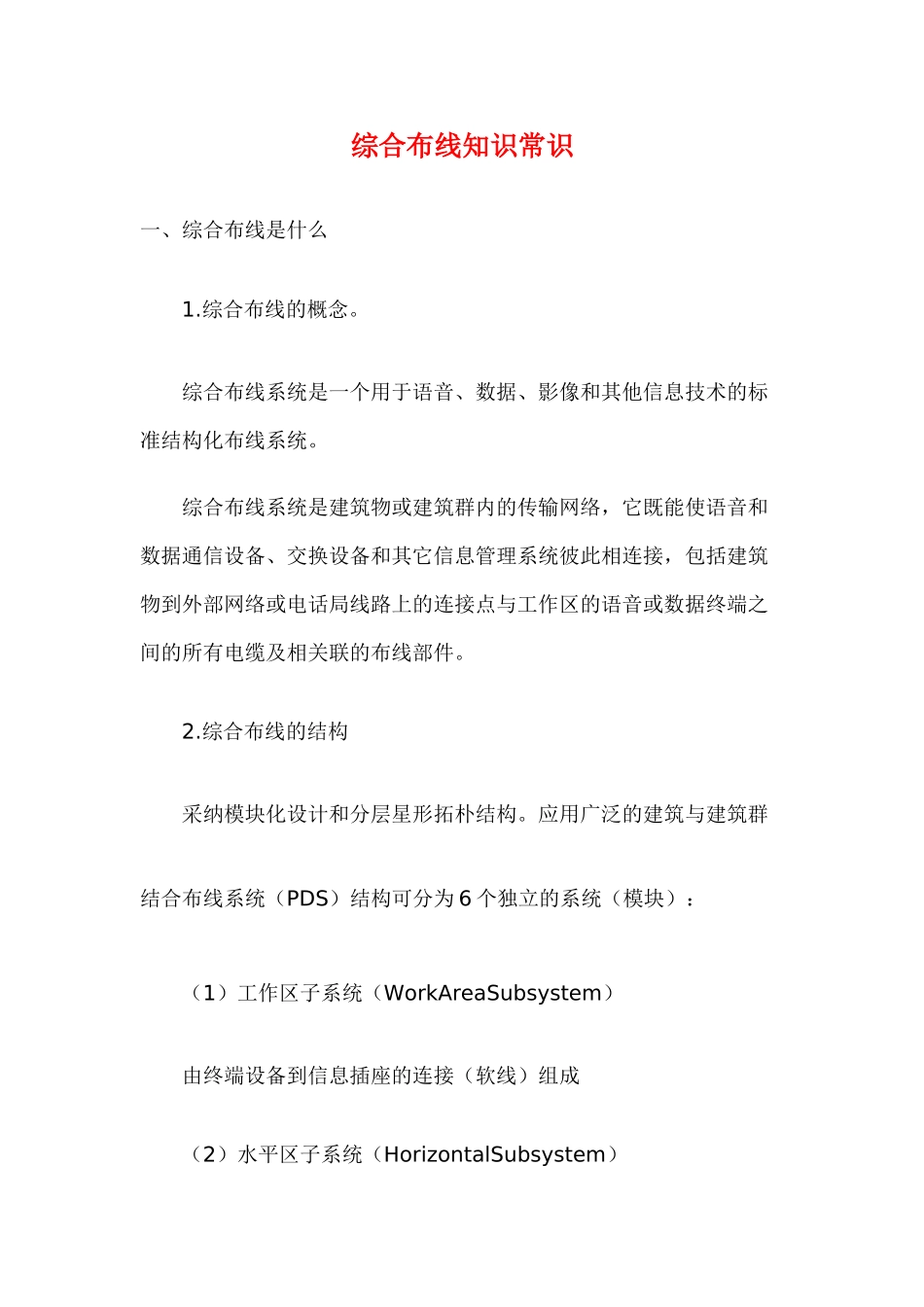

综合布线知识常识一、综合布线是什么 1.综合布线的概念。 综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。 综合布线系统是建筑物或建筑群内的传输网络，它既能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接，包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。 2.综合布线的结构 采纳模块化设计和分层星形拓朴结构。应用广泛的建筑与建筑群结合布线系统（PDS）结构可分为 6 个独立的系统（模块）： （1）工作区子系统（WorkAreaSubsystem） 由终端设备到信息插座的连接（软线）组成 （2）水平区子系统（HorizontalSubsystem） 将电缆从楼层配线架连接到各用户工作区上的信息插座上，一般处在同一楼层。 （3）垂直干线子系统（RiserBackboneSubsystem） 将主配与各楼层配线架系统连接起来。 （4）管理子系统（AdministrationSubsystem） 将垂直干缆线与各楼层水平布线子系统连接起来 （5）设备间子系统 将各种公共设备（如计算机主机、数字程控交换机，各种控制系统，网络互连设备）等与主配线架连接起来。 3.综合布线的标准 **化建筑已逐步进展成为一种产业，如同计算机、建筑一样，也必须有标准法律规范。目前，已出台的综合布线系统及其产品、线缆、测试标准主要有： EIA/TIA568 商用建筑物电信布线标准； ISO/IEC11801InternatinonalStandard； EIA/TIATSB67 非屏蔽双绞线系统传输性能验收法律规范； 欧洲标准：EN5016、50168、50169 分别为水平配线电缆、跳线和终端连接电缆以及垂直配线电缆。 我国已于 1995 年 3 月由中国工程建设标准化协会批准了《建筑与建筑群综合布线系统设计法律规范》，标志着综合布线系统在我国也开始走向正规化、标准化。 1997．9．9．邮电部发布了《中国人民共和国通信行业标准大楼通信综合布线系统》 4.综合布线的应用 综合布线系统的设计，应能满足建筑物（群）的通信自动化（CA）、办公自动化（OA）和楼宇自动化（BA）的要求，应能传输了语音、数据、图像、监控等系统的信息。 1）通信上的应用： **大厦内部必须要有程控交换机，充分利用公共电话网的增值服务为大楼用户服务，利用网控和共享服务方式为用户提供 Modem/FAX 共享、语音信箱和图像服务，并为用户保留汇接入公共数据网、卫星网、Internet 及其他公用网的权力。 PBX（用户交换机）将公司从中大厦有效地与...
