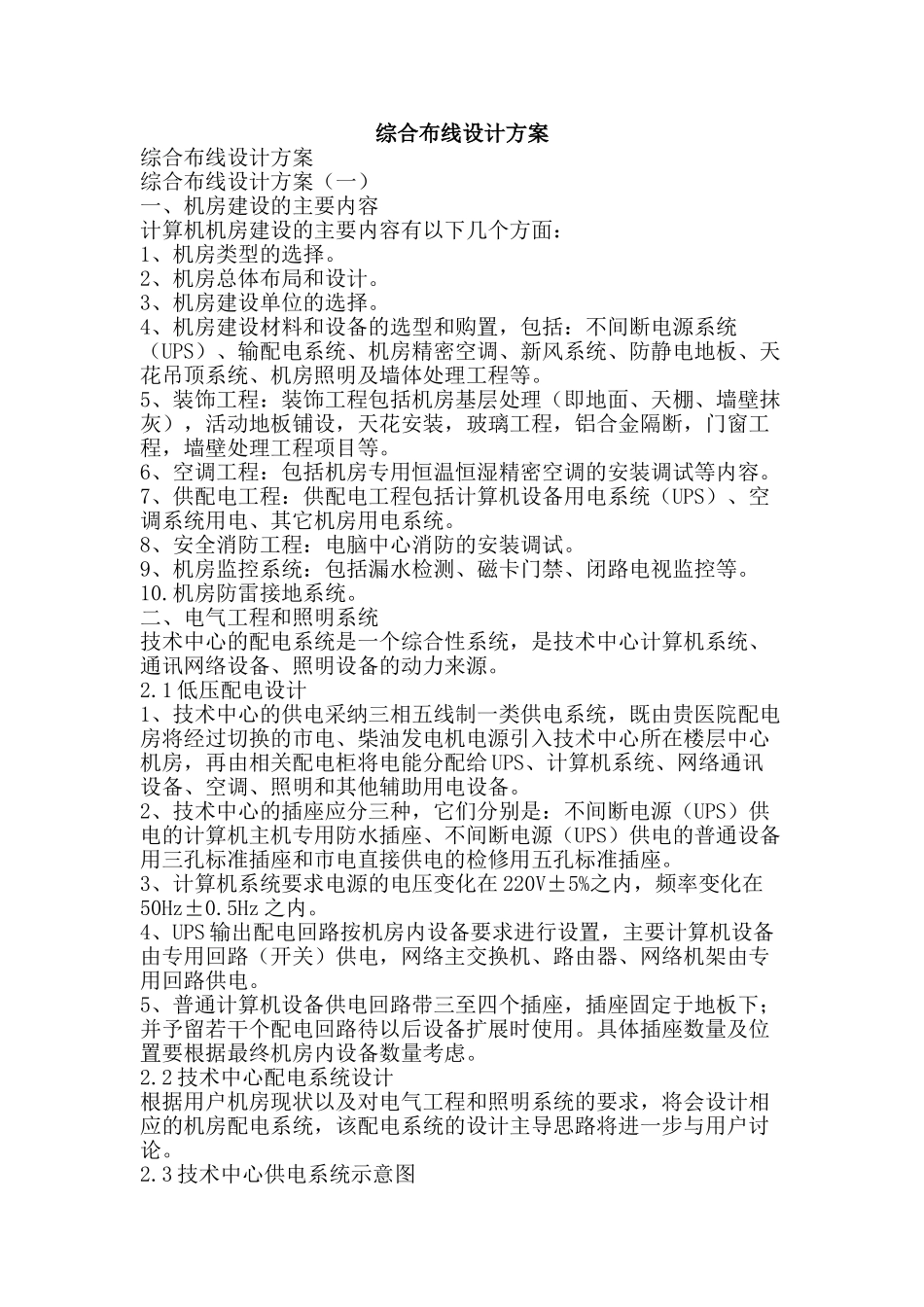

综合布线设计方案综合布线设计方案综合布线设计方案（一）一、机房建设的主要内容计算机机房建设的主要内容有以下几个方面：1、机房类型的选择。2、机房总体布局和设计。3、机房建设单位的选择。4、机房建设材料和设备的选型和购置，包括：不间断电源系统（UPS）、输配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。5、装饰工程：装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰），活动地板铺设，天花安装，玻璃工程，铝合金隔断，门窗工程，墙壁处理工程项目等。6、空调工程：包括机房专用恒温恒湿精密空调的安装调试等内容。7、供配电工程：供配电工程包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统。8、安全消防工程：电脑中心消防的安装调试。9、机房监控系统：包括漏水检测、磁卡门禁、闭路电视监控等。10.机房防雷接地系统。二、电气工程和照明系统技术中心的配电系统是一个综合性系统，是技术中心计算机系统、通讯网络设备、照明设备的动力来源。2.1 低压配电设计1、技术中心的供电采纳三相五线制一类供电系统，既由贵医院配电房将经过切换的市电、柴油发电机电源引入技术中心所在楼层中心机房，再由相关配电柜将电能分配给 UPS、计算机系统、网络通讯设备、空调、照明和其他辅助用电设备。2、技术中心的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座、不间断电源（UPS）供电的普通设备用三孔标准插座和市电直接供电的检修用五孔标准插座。3、计算机系统要求电源的电压变化在 220V±5%之内，频率变化在50Hz±0.5Hz 之内。4、UPS 输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路（开关）供电，网络主交换机、路由器、网络机架由专用回路供电。5、普通计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时使用。具体插座数量及位置要根据最终机房内设备数量考虑。2.2 技术中心配电系统设计根据用户机房现状以及对电气工程和照明系统的要求，将会设计相应的机房配电系统，该配电系统的设计主导思路将进一步与用户讨论。2.3 技术中心供电系统示意图其中，每个配电柜具有以下功能：1、配电柜的总输入电压、电流、频率监测；2、火灾断电报警；3、具有声光报警和远程监控接口；4、防浪涌、防雷击；5、过流、短路保护。推举：法国梅兰日兰 P 系列、G 系列低压配电柜（箱）。三、空调...
