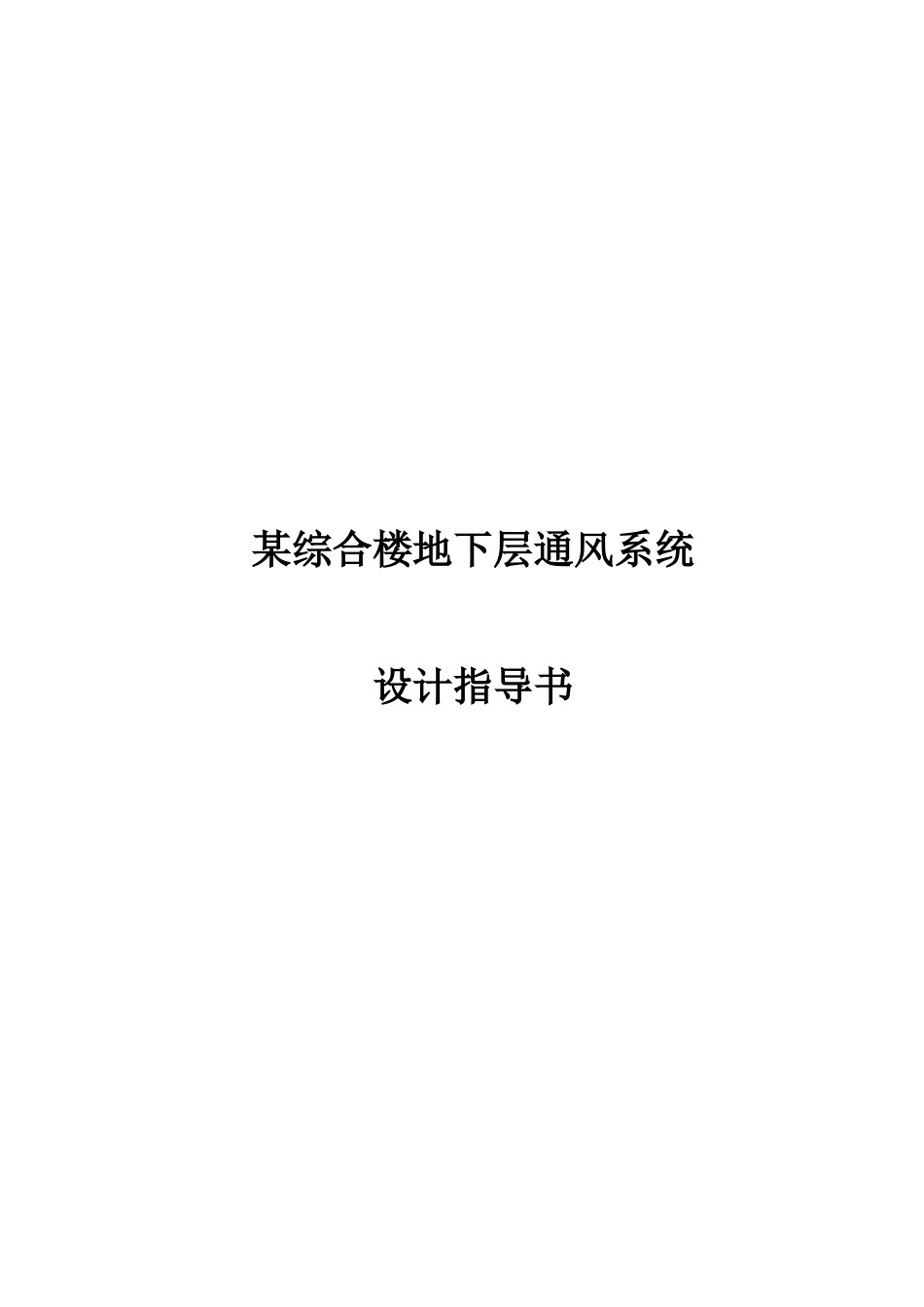

综合楼地下层通风系统设计指导书

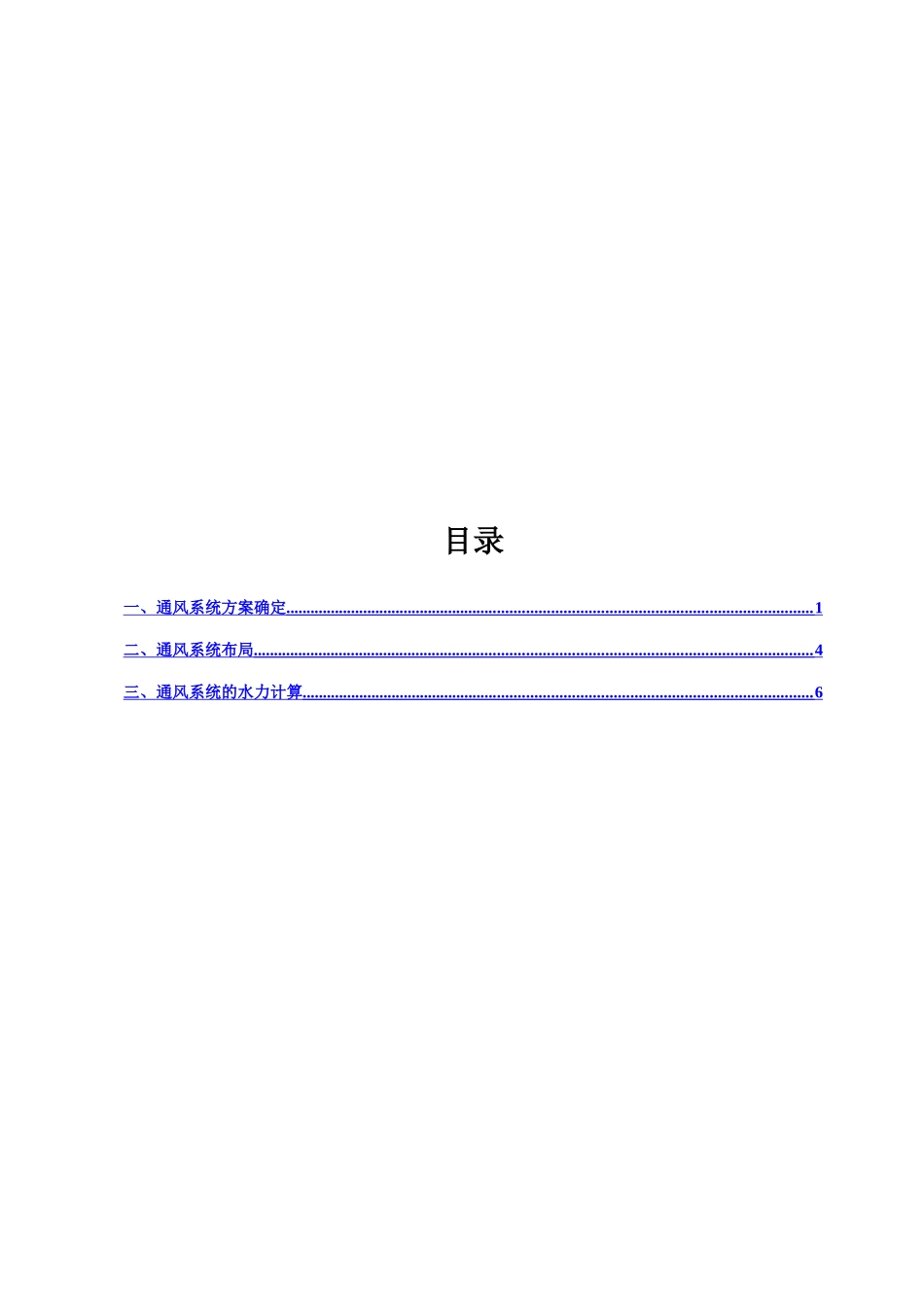

某综合楼地下层通风系统设计指导书目录一、通风系统 方案 确定 ................................................................................................................................ 1 二 、通风系统布局 ........................................................................................................................................ 4 三 、 通风 系统 的水力计算 ............................................................................................................................ 6 一、通风系统方案确定1．构思通风系统方案，收集、查阅资料烟气是火灾发生以后对建筑内人员生命安全与健康威胁最大的因素。机械排烟系统的设计，是建筑物消防系统设计中的重要环节。一个设计良好的机械排烟系统，在火灾发生以后不仅可以排除 80%的热量，而且可以排除大量的有害烟气，对人员疏散以及消防队员的救援都起着非常重要的作用。根据现行《高层民用建筑设计防火法律规范》GB50045-95(2025 版)及《人民防空工程设计防火法律规范》GB50098-98(2001 版)的相关规定，对住宅小区及高层民用建筑所属的汽车库及人防地下车库，均应按现行《汽车库、停车库、修车场设计防火法律规范》(GB50067-97)的要求进行平常的通风排烟设计。随着国家建筑 节能 标准的全面和强制推行，地下车库的通风设计还必须满足《公共建筑 节能 设计标准》(GB50189-2025)、《全国民用建筑 工程 设计技术措施节能专篇(暖通空调·动力)》的有关规定。2．确定各防火、排烟分区（1）防火分区和防烟分区防火分区：把建筑平面和空间划分为若干防火单元，把火势控制在起火的单元内。每个防火分区之间用防火墙、耐火楼板、防火卷帘、防火门做隔断。水平防火分区用防火墙、防火卷帘、防火门将各楼层在水平方向分成若干防火分区;垂直防火分区宜每层划分。防烟分区：在设置排烟设施的走道、净高不超过 6m 的房间，采纳挡烟垂壁、隔墙或顶棚下突出不小于 0.5 米的梁划分防烟分区。目的：将烟气控制在一定的范围内。(2)根据法律规范对建筑物进行防火防烟分区《高层民用建筑设计防火法律规范》中防火分区划分部分原则：高层建筑内应采纳防火墙等划分防火分区，每个防火分区允许最大建筑面积，不应超过表 1 的规定。每个防火分区的允许最大建筑面积 表 1建筑类别每个防火分区建筑面积(m2)一类建筑1000二类建筑1500地...
