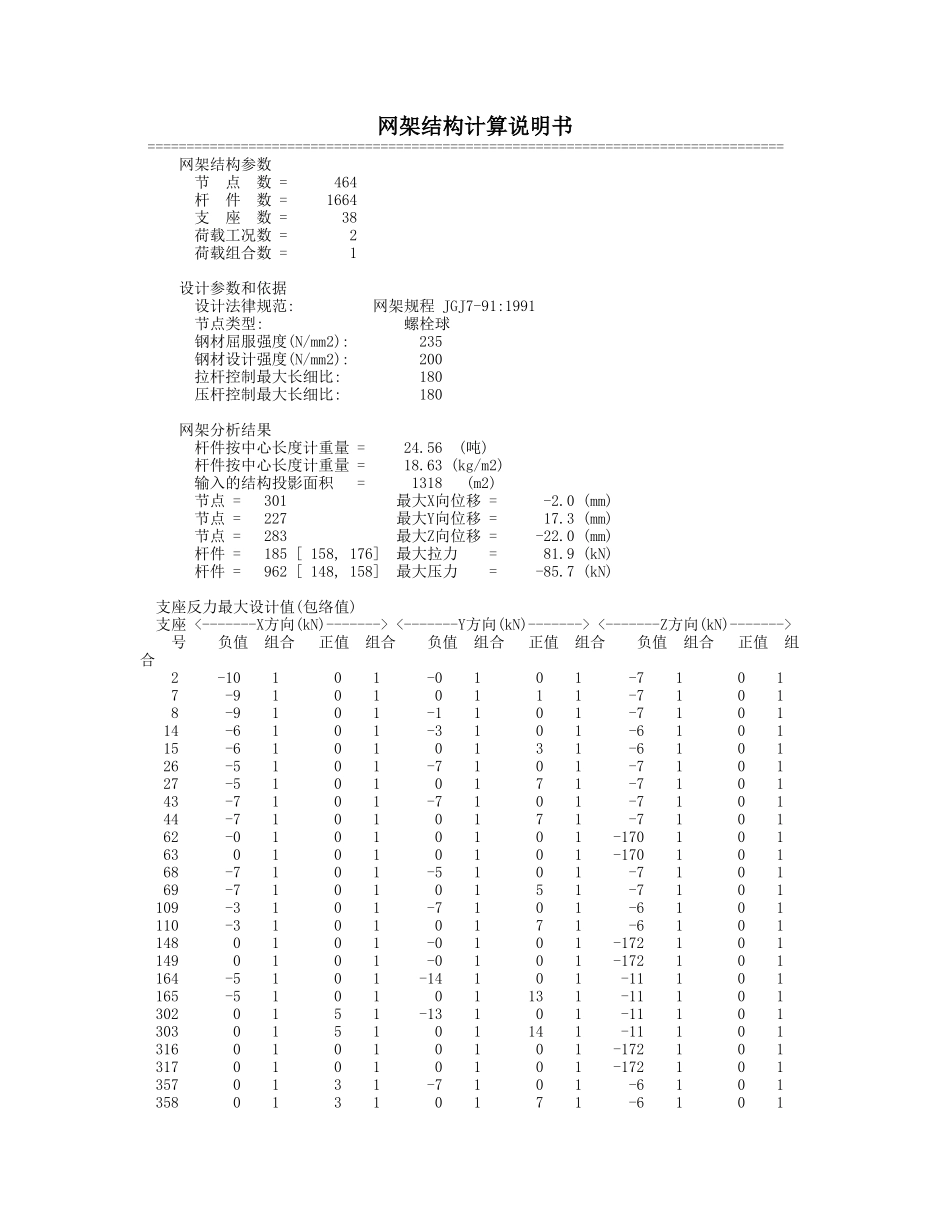

网架结构计算说明书

网架结构计算说明书 ================================================================================== 网架结构参数 节 点 数 = 464 杆 件 数 = 1664 支 座 数 = 38 荷载工况数 = 2 荷载组合数 = 1 设计参数和依据 设计法律规范: 网架规程 JGJ7-91:1991 节点类型: 螺栓球 钢材屈服强度(N/mm2): 235 钢材设计强度(N/mm2): 200 拉杆控制最大长细比: 180 压杆控制最大长细比: 180 网架分析结果 杆件按中心长度计重量 = 24.56 (吨) 杆件按中心长度计重量 = 18.63 (kg/m2) 输入的结构投影面积 = 1318 (m2) 节点 = 301 最大X向位移 = -2.0 (mm) 节点 = 227 最大Y向位移 = 17.3 (mm) 节点 = 283 最大Z向位移 = -22.0 (mm) 杆件 = 185 [ 158, 176] 最大拉力 = 81.9 (kN) 杆件 = 962 [ 148, 158] 最大压力 = -85.7 (kN) 支座反力最大设计值(包络值) 支座 <-------X方向(kN)-------> <-------Y方向(kN)-------> <-------Z方向(kN)-------> 号 负值 组合 正值 组合 负值 组合 正值 组合 负值 组合 正值 组合 2 -10 1 0 1 -0 1 0 1 -7 1 0 1 7 -9 1 0 1 0 1 1 1 -7 1 0 1 8 -9 1 0 1 -1 1 0 1 -7 1 0 1 14 -6 1 0 1 -3 1 0 1 -6 1 0 1 15 -6 1 0 1 0 1 3 1 -6 1 0 1 26 -5 1 0 1 -7 1 0 1 -7 1 0 1 27 -5 1 0 1 0 1 7 1 -7 1 0 1 43 -7 1 0 1 -7 1 0 1 -7 1 0 1 44 -7 1 0 1 0 1 7 1 -7 1 0 1 62 -0 1 0 1 0 1 0 1 -170 1 0 1 63 0 1 0 1 0 1 0 1 -170 1 0 1 68 -7 1 0 1 -5 1 0 1 -7 1 0 1 69 -7 1 0 1 0 1 5 1 -7 1 0 1 109 -3 1 0 1 -7 1 0 1 -6 1 0 1 110 -3 1 0 1 0 1 7 1 -6 1 0 1 148 0 1 0 1 -0 1 0 1 -172 1 0 1 149 0 1 0 1 -0 1 0 1 -172 1 0 1 164 -5 1 0 1 -14 1 0 1 -11 1 0 1 165 -5 1 0 1 0 1 13 1 -11 1 0 1 302 0 1 5 1 -13 1 0 1 -11 1 0 1 303 0 1 5 1 0 1 14 1 -11 1 0 1 316 0 1 0 1 0 1 0 1 -172 1 0 1 317 0 1 0 1 0 1 0 1 -172 1 0 1 357 0 1 3 1 -7 1 0 1 -6 1 0 1 358 0...
